上周跟着供应商去参观了一家晶圆厂。走在超净通道里，隔着玻璃看到那些黄光区里的大家伙——光刻机、刻蚀机——一声不吭地运转，我忽然有种进了一个平行世界的感觉。空气里一点灰尘都没有，但浑身上下都透着紧绷。说实话，搞了十几年工业制造，真站到集成电路产线面前，还是觉得像在看科幻片。

先别急着说“卡脖子”那些陈词滥调。那种话听多了耳朵起茧。咱们今天就想聊点实在的：一枚芯片到底怎么来的？为什么难？以及，最近这圈子又有哪些暗流涌动。我尽量不说正确的废话。

不过话说回来——如果你以为芯片制造就只是“高精尖”三个字概括，那真的，太小看它了。从矿山里挖出的石英砂，到最后变成手机里那指甲盖大小的SoC，中间的每一步，都像是在钢丝上跳舞。一步错，整批报废，连哭的地方都没有。

沙子提纯？远比你想象的血腥

原料是硅。地球地壳里到处都是，二氧化硅，沙子。但能把沙子变成99.999999999%纯度的多晶硅，全世界就没几家公司能干。这里面的提纯工艺——西门子法、流化床法——能量消耗大得惊人，而且剧毒。三氯氢硅还原，温度要到1100℃，还原炉里长出来一根根多晶硅棒，像特大号铁棍山药。

我见过一个多晶硅厂车间，那热浪，那电费，不夸张地说，一个中等规模产线一年电费上亿人民币。所以你知道为什么集成电路产业天然就集中在电力便宜的地方吗？内蒙古、新疆、四川水电——这不是巧合，这是计算出来的。

然后呢？多晶硅还不是终点。需要拉成单晶硅棒。直拉法（CZ法）是目前主流，一根硅棒拉出来，两三百公斤，直径现在基本是300毫米了。但你知道吗？拉晶过程中如果位错密度稍微高了一点，整根棒就得回炉。✅ 良率，从这一步就开始卡着脖子了。

单晶炉直拉法硅棒生长过程高温环境

问：硅棒纯度那么高，是不是越纯越好？
答：也不是纯到极致就好。故意掺入杂质——硼、磷——才能让硅变成P型或N型半导体。这叫掺杂，是控制导电性的基础。光纯没用，要的是电特性极致均匀。业界现在讲究的是“缺陷工程”，你要精确地控制每个点的氧含量、杂质分布，这才是真功夫。有些新手以为纯度就是一切，其实是被外行科普误导了。

光刻——不是雕花，是在头发丝上盖摩天大楼

晶圆片切好、抛得像镜子一样之后，就进入前道工艺的核心：光刻。我第一次看到光刻机标价单的时候，真的怀疑多看了一个零。一台ASML的EUV光刻机，卖1.2亿欧元，还排队。它用极紫外光，波长13.5纳米，把电路图案从掩膜版投影到涂了光刻胶的晶圆上。但光有EUV还不行，你得配套光刻胶、显影液，还要考虑光学邻近效应修正（OPC）。

这里头坑太多了。光源功率不够，生产节拍就慢；反射镜哪怕有一丁点面形误差，整个晶圆上图案就糊了；光刻胶分辨率没跟上，等于白搭。而且——这是物理极限的搏斗。现在台积电、三星的3纳米工艺，其实已经不是严格意义上的物理栅极长度了，是等效节点。摩尔定律不是死了，是苟延残喘喘得很贵。

💡 说个冷知识：光刻机内部的光学系统精度，按照ASML自己的说法，如果镜面面积放大到德国大小，表面起伏不能超过一厘米。你品品。这已经脱离了工业制造的范畴，简直是精密工程的信仰之战。

EUV光刻机复杂反射镜光学模组内部结构示意

问：都说高端光刻机被荷兰卡着，我们做不出EUV，到底卡在哪？

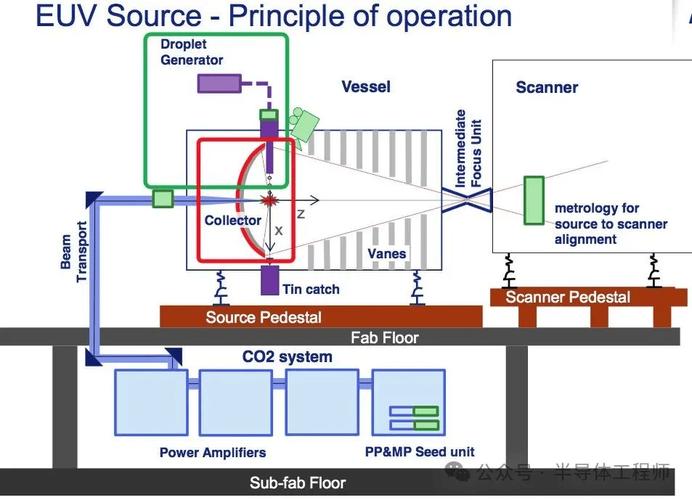

答：光源！EUV光源需要用高功率激光轰击锡滴，产生等离子体，然后收集特定波长的光。这里面三个激光器、收集镜，几乎每个核心部件都是西方几十年技术积累的结晶。不是说砸钱马上就出得来，你得先有精密光学加工、超高真空、纳米级运动台……这些基础工业能力。这两年国内确实在砸钱，但做成工程样机和能7x24小时稳定量产，中间隔着一座珠穆朗玛峰。我见过国产光刻机的一些进展，说完蛋还不至于，但说马上赶上，那是自嗨。

后摩尔时代，封装在悄悄搞革命

后摩尔时代，封装在悄悄搞革命

前道工艺卷到3纳米再往下，量子隧穿效应就让漏电流大到没法忍了。怎么办？一条路是材料换血，比如用二维材料；另一条路人人都盯着——先进封装。Chiplet（芯粒）、3D垂直堆叠、硅通孔（TSV）……这些以前觉得是“封测厂脏活”的技术，突然变成了延续摩尔定律的救命稻草。

别瞧不起封装。以前封装就是把芯片包起来保护一下，现在？现在要把不同工艺节点的芯粒像搭乐高一样拼在一起，通过硅中介层（Interposer）互连，信号完整性和电源完整性的处理难度一点不比前端设计低。台积电的 CoWoS 技术，英特尔的 EMIB，都是这个逻辑。而且这些技术直接决定了 AI 芯片的算力密度。你看 NVIDIA 的 H100，那个大芯片底下的基板，复杂得像一座城市的地铁图。

❗ 值得注意的是，国内在先进封装上的投入一点都不手软。长电科技、通富微电、华天科技，这几家最近三年扩产扩疯了。因为相对前道设备，封测设备的门槛稍微低那么一点点，而且需求爆棚。有一个投资界的朋友跟我说，现在你要想快速出芯片样品，封测一条龙服务在上海苏州一带甚至比台湾还灵活。当然，顶尖的异构集成还得看台积电，但追赶的速度不慢。

问：Chiplet 是不是就能绕过先进制程的限制了？
答：能缓解，但绕不过去。举个栗子：你如果用 14nm 工艺做 IO 芯片，用 7nm 做计算核心，然后拼在一起，确实不需要一颗芯片全用 7nm。但！核心计算单元还是得用先进制程来堆晶体管密度。Chiplet 是一种架构优化，把性能、成本、良率平衡到极致，不是变魔术。而且它带来了新的麻烦：多芯片间的互连延迟、散热、测试……哪一样都不好对付。所以，没有银弹。

产业链的隐形战场：材料、气体、靶材

产业链的隐形战场：材料、气体、靶材

很多人谈芯片只盯着设备和 EDA，其实集成电路制造是“一碗水端平”的活。光刻胶、电子特气、溅射靶材、CMP 抛光液……随便哪个环节出点幺蛾子，产线就趴窝。日本在 2019 年对韩国限制光刻胶、氟化氢，韩国半导体直接哆嗦。这就是命门。

国内这几年在电子材料上进展不小。沪硅产业的 300 毫米大硅片已经给中芯国际供货了，南大光电的光刻胶也在验证推进。但说真的——高端光刻胶还是被东京应化、JSR、信越化学牢牢把持。不是配方有多神秘，是那个验证周期长到你绝望：你送样过去，晶圆厂要花半年甚至一年来走审核流程，还要跟你现有的工艺窗口做匹配，万一良率掉两个点，直接退回。这不是技术问题，是信任和生态问题。

还有工业气体。芯片制造用的超高纯气体，比如硅烷、磷烷，纯度要求 ppb 级别，国内林德、法液空、空气化工的合资厂占了大半份额，本土企业突围艰难。不过安徽有一家叫做马鞍山气体的公司，听说在某种掺杂气体上打得不错，差点把进口价格腰斩。这种故事业内听起来跟爽文似的。

🤔 整条链看下来，你会发现集成电路制造没有单点突破这一说，它是一个系统能力的较量。材料、装备、工艺、人才、资金，缺一不可。现在国内的热情高得有点吓人，到处建厂，但人才呢？一个资深工艺工程师没个五六年根本养不出来，跳槽工资翻倍是常态。这泡沫，有点让人心慌。

最后说点主观感受。我接触过很多做芯片的创业者，眼睛里都有光，但背后全是焦虑。这个行业太苦了，摩尔定律下歇口大气就可能被甩开。可也正因为这样，它才性感——它浓缩了人类工业文明最极致的智慧与汗水。从一粒沙开始，到驱动整个数字世界，这中间的路，每一步都值得写进史书。咱们，还在半山腰。
