阻焊层是印刷电路板（PCB）制造中的一种重要工艺，用于保护电路板上的焊盘和线路，防止电子元器件的焊接过程中发生短路和漏焊现象。设计阻焊层需要考虑各种因素，包括电路板布局、组装工艺和可靠性要求。云恒小编将详细介绍阻焊层的作用以及如何正确设计阻焊层。

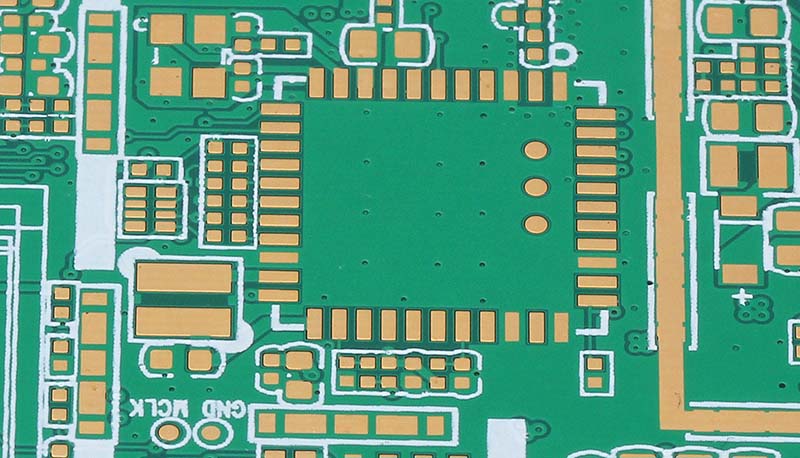

　　阻焊层的作用是保护PCB上的焊盘和线路，防止焊接过程中的短路和漏焊现象。它可以防止焊膏在焊盘之间或焊盘与线路之间发生短路，同时还能保证焊膏在焊盘上的均匀分布，提高焊接质量。此外，阻焊层还能起到防止PCB表面氧化和保护线路免受外界环境的腐蚀作用，提高电路板的耐久性和可靠性。推荐阅读：声表面波滤波器(SAW)是什么

　　在设计阻焊层时，需要考虑以下几个方面：

　　1.焊盘和线路布局：阻焊层的设计应基于焊盘和线路的布局。首先，需要确保焊盘的大小和形状与元器件的引脚相匹配，以保证焊接的准确性。其次，需要保证焊盘之间有足够的间距，防止焊膏在焊盘之间发生短路。最后，需要考虑电路板上的线路走向，确保阻焊层不会阻碍线路的连接。

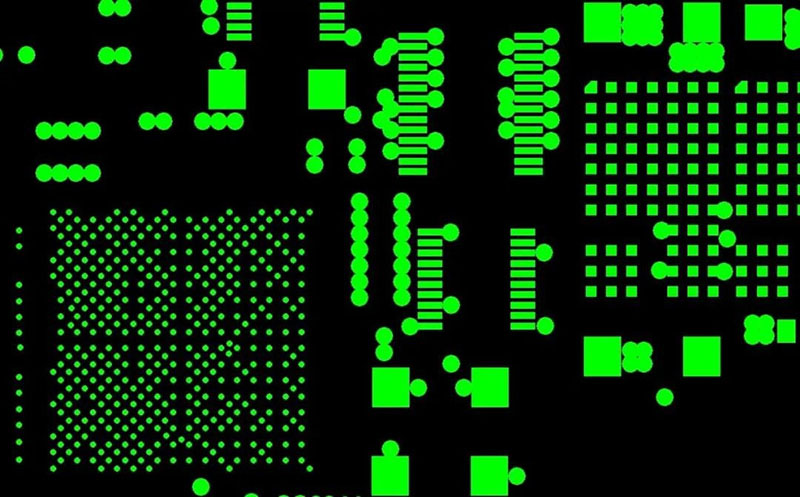

　　2.开窗设计：在一些需要直接接触焊盘的区域，如传感器、开关和连接器等，需要设计开窗以暴露焊盘，方便焊接。开窗的设计应该遵循焊盘的形状和尺寸，并确保开窗的位置和数量能够满足组装的要求。

　　3.阻焊层颜色和厚度：阻焊层可以选择不同的颜色，如绿色、红色和蓝色等。选择颜色时，需要考虑美观和可视性。此外，还需要选择合适的阻焊层厚度，以保证阻焊层的保护效果和可焊性。

　　4.阻焊层与焊盘间隙：设计阻焊层时，需要考虑阻焊层与焊盘之间的间隙。过大的间隙会导致焊盘暴露在外，容易发生短路和漏焊；而过小的间隙会使焊膏难以均匀分布，影响焊接质量。因此，需要根据实际需求选择合适的间隙大小。

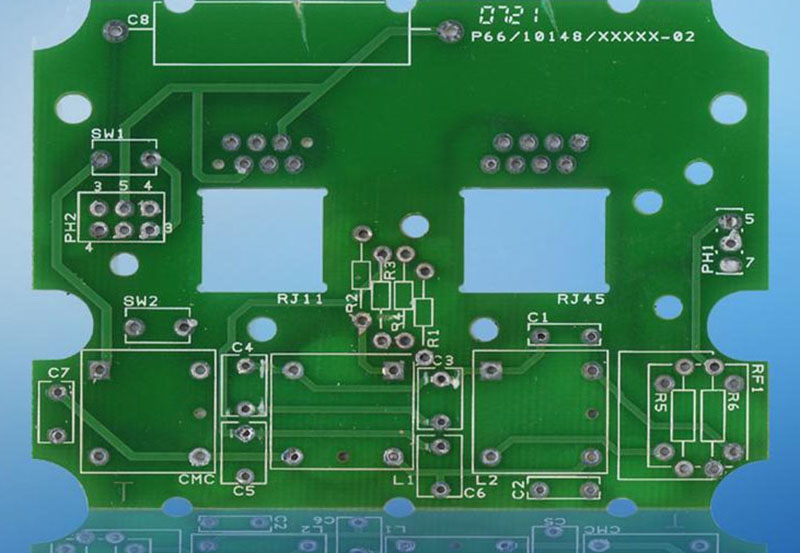

　　5.引脚和线路的标记：在设计阻焊层时，还需要考虑引脚和线路的标记。标记可以是文字、图形或标志，方便组装和维修人员识别和排查问题。

　　设计阻焊层是印刷电路板制造中的重要工艺。一个合理的阻焊层设计可以保护电路板上的焊盘和线路，提高焊接质量和电路板的可靠性。在设计阻焊层时，需要考虑焊盘和线路的布局、开窗设计、阻焊层颜色和厚度、阻焊层与焊盘间隙以及引脚和线路的标记等因素。只有综合考虑这些因素，才能设计出满足要求的阻焊层，确保PCB的可靠性和性能。
