上周去苏南某12英寸晶圆厂蹲了3天，脚底板磨出泡才拿到的一手产线资料，比网上吹的那些"突破"实在多了。 真的。 很多人聊半导体总盯着光刻胶、EUV这些顶流话题，却没注意到产线上那些不起眼的"小零件"，现在已经悄悄卡了不少中小晶圆厂的扩产脖子。

产线里最容易被低估的半导体耗材：不是光刻胶，是特气输送管路

说出来你可能不信，我在产线上碰到的工艺工程师，吐槽最多的不是光刻机曝光精度不够，是管路漏点——上个月有家厂因为特气输送的不锈钢管路焊缝没处理好，砷化氢泄漏，整条线停了14天，损失快8000万！ 现在行业里聊特气，总说"高纯特气国产化率已经到90%了"，但很少有人提输气的管路。这种管路要常年过纯度99.9999%以上的特种气体，内壁粗糙度得做到Ra0.1μm以下，焊缝不能有任何凹凸，不然气体流过的时候就会带出内壁的金属析出物，直接污染反应腔。 12英寸晶圆厂高纯特气管路焊接作业现场 目前国产的单段管路，实验室测试数据已经能跟进口产品打平，但一到长距离的拼接系统上，稳定性就掉链子。 很多跟着我去产线的行业新人当场就问： 问：我们现在不是已经能做高纯不锈钢管了吗？为什么还会在这种地方卡壳？ 答：你以为的"能做"，是拿单根样管去实验室测数据达标就行？真实产线里，一根从特气柜到反应腔的管路要走47米，中间有12个焊接节点、3个阀门、2个过滤模块，哪怕每个节点的析出物超标0.001%，到了反应腔里的杂质浓度就会翻3个数量级，直接把12英寸晶圆的良率拉低8%-12%。这不是单根材料的问题，是整个系统的长期稳定性匹配问题——之前有家国内厂商送的管路，单测每一段都达标，拼起来跑了1200小时，氧含量就超了，最后整批退回去，连改的机会都没有。

2024年半导体制造的真实拐点：不是追EUV，是把成熟制程的成本打下来

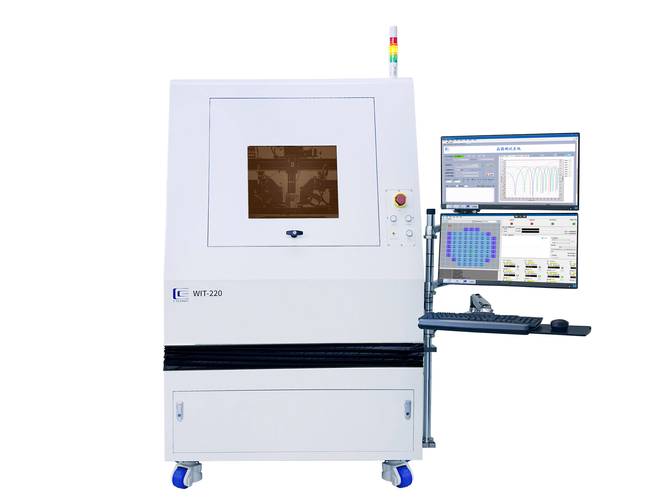

说句不好听的，我们现在花大价钱追EUV，不如先把28nm成熟制程的每片晶圆制造成本砍下来。 隔壁台积电南京厂28nm的单片成本已经压到2200美元了，我们不少厂还在3100美元上下晃，这差出来的900美元，就是实打实的市场竞争力啊！现在国内70%以上的半导体产能都是28nm以上的成熟制程，用来做车规芯片、工业控制模块、家电主控，这些领域根本不需要最先进的制程，谁成本低、供货稳，谁就能抢下市场。 我在产线上看到最实在的改进，不是换了多贵的进口设备，是把原来的进口机械手换成了国产的自动化上下料机构，单台设备能省40%的采购成本，而且维护响应时间从原来的72小时缩到4小时——毕竟设备坏了停线，一天的损失就够买半台国产机械手了。 车规级半导体晶圆测试自动化上下料产线 上周跟厂子里的生产总监聊天，他提到最多的顾虑大家根本想不到： 问：把成熟制程成本打下来，会不会牺牲产品可靠性？毕竟是用在汽车、工业设备上的芯片，出问题可是要出大事故的。 答：这其实是个常见误区。降本不是偷工减料，是把原来冗余的、不必要的流程给砍掉。比如原来我们的晶圆在传送过程中，每经过一个工序就要做一次全量的颗粒检测，现在靠机器视觉的AI检测模型，能把检测时间从15分钟缩到2分钟，而且检测准确率比原来的人工抽检高2个百分点，整个流程下来，每片晶圆的生产周期能缩18%，良率还能提3%——这哪是牺牲可靠性，是把原来浪费在无效流程上的钱省下来，投到真正影响可靠性的环节上。

别被"半导体全产业链国产化"的宣传忽悠了：现在还在"补短板"的初级阶段

说实话，我见太多企业拿着某一个零件"实现国产替代"的新闻，就敢吹自己"全链条自主可控"，这真的太扯了。 我们现在的刻蚀机已经能做到5nm制程的水平，但刻蚀机里用的静电吸盘，90%还是靠进口；我们的KrF光刻胶已经能批量供货了，但ArF光刻胶的量产良率还不到30%；我们的高纯特气能满足大部分产线需求，但用来做最先进制程的电子级三氟化氮，长期储存后的纯度稳定性还是比进口货差一个档次。 💡 这里给想进半导体行业供应链的企业提个醒：别上来就盯着最核心的光刻机、EUV这些硬骨头，那些已经是国家队在啃的领域，你们能把配套的、细分的小零件做稳定，比什么都强。比如现在有个做真空密封件的小企业，就盯着半导体腔体用的氟橡胶密封件做，连续跑了12000小时的老化测试没出问题，现在已经拿到了3家国内头部晶圆厂的供应商资质，年营收涨了300%，这才是实在的。 上次在产线上，碰到一个刚毕业2年的工艺工程师，他说现在最怕的不是技术难，是网上的舆论一会儿吹"我们全面领先"，一会儿骂"我们啥都不行"，搞得他们这些天天在车间拧螺丝的人都不知道该信啥。 其实哪有那么极端？ 急不得。 从2018年到现在，我们在半导体制造领域的进步，不是靠某一个惊天动地的技术突破堆出来的，是靠成千上万个工程师在产线上盯着每一个焊缝、每一次参数调整、每一次良率爬坡磨出来的，这种进步慢，但是扎实。
