很多行外人聊钢铁，张嘴就是高炉炼铁、转炉炼钢，没几个人会提烧结。可干工业的都知道，烧结才是卡钢铁成本和质量的第一道关口。 差5%的转鼓强度，就能让高炉焦比升好几个点，一吨铁多花几十块。一年下来，就是几个亿的打水漂。

为什么说烧结是钢铁业的隐形门槛？

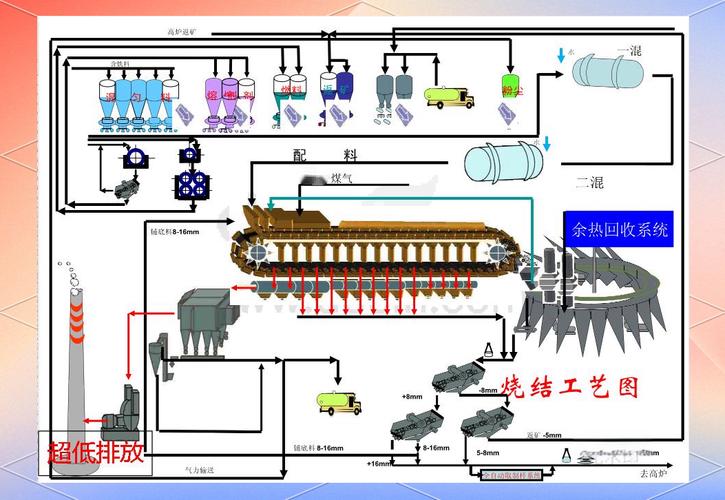

简单说，烧结就是把没法直接进高炉的铁矿粉，配上燃料、粘结剂，经过高温加热软化粘结，做成块状的烧结矿，给高炉炼铁当原料。 国内铁矿品位普遍偏低，进口矿也多是加工好的粉矿，没有烧结这一步，高炉根本没法正常生产——粉矿会把高炉的透气孔堵死，风压上不去，铁水都出不来。 钢铁厂大型带式烧结机生产现场 💡 核心指标划重点：转鼓强度、还原度、碱度，这三个直接决定烧结矿的好坏，差一点，效益差一片。 问：烧结和球团总是放在一起说，两者到底有什么区别？ 答：很多入行几年的新人都分不清。直白点说，工艺路线完全不一样，产品形态也不一样。烧结是把矿粉加压高温烧成大块的多孔烧结矿，颗粒多在5-50mm之间，适配绝大多数大型高炉，成本更低，还能消化各种工业固废。球团是把矿粉滚成直径9-16mm的小球再焙烧，强度更高，更适合竖炉或者配矿提高品位。现在国内钢厂都在提高球团配比，但烧结仍然是占比超过60%的主流造块工艺，短时间根本替代不了。

双碳背景下，烧结工艺都有哪些新突破？

说实话，放在十年前，烧结确实是钢厂里的污染大户，二氧化硫、颗粒物排放能占钢厂总排放的一半以上，能耗也占整个钢铁流程的10%左右。 这几年变化真的太大了。 ✅ 烟气循环烧结技术现在已经基本普及了，把烧结后排出来的高温烟气重新送回烧结料层，既能减少外排废气量，还能利用余热预热料层，省燃料，降排放，一举两得。 ✅ 分层布料技术已经很成熟了，把不同粒度的矿粉分层铺，大颗粒在下，小颗粒在上，透气性直接提上去，烧结成品率能涨3-5个点，能耗降8%左右。 ❗ 很多厂现在已经用钙镁复合粘结剂替代了传统生石灰，不仅能提高烧结矿强度，还能降低高炉渣比，降焦比的效果真的很明显！ 现代化钢铁烧结车间中控操作室 我前年去华东一个千万吨级的钢厂，他们刚改造完360平米的烧结机，原来中控室要8个人轮班，现在整个过程全是实时参数调控，两个人就能盯完全线，漏风率从原来的40%降到22%，一年省出的燃料费就有八千多万。太惊喜了。 问：现在很多钢厂都在说烧结工序消纳固废，安全吗？会不会影响产品质量？ 答：这个技术其实已经跑了快十年了，完全成熟。钢厂自己产生的除尘灰、氧化铁皮、污泥，处理完之后都能配到烧结原料里，不仅不用花大价钱填埋，还能替代部分铁矿粉，一吨能省好几百块的原料钱。至于质量，只要配比控制在合理范围，完全不会影响烧结矿的强度，很多厂配了10%左右的固废，指标反而更稳。现在还有不少厂在试验协同处理城市垃圾焚烧飞灰，固化重金属之后，完全符合安全标准，算是给固废处理找了一条新出路。

烧结工序接下来的发展方向是什么？

烧结工序接下来的发展方向是什么？ 现在全行业都在拼减碳，烧结的减碳空间其实比很多人想的大得多。 现在氢基烧结已经有中试线在跑了，用氢气替代部分煤粉做燃料，直接减少碳排放，试验数据能降20%以上的碳排放，效果很可观，接下来三五年应该就能逐步推广。 还有全氧烧结、余热深度回收这些技术，现在都在试验，能耗还能再降10%到15%。 不过话说回来，烧结这活儿，真的很吃经验。不同品位、不同产地的矿粉，配方都要调，温度差个几十度，成品强度就能差好几个等级，就算自动化程度再高，还是得有老工程师把最后一道关。对吧？ 很多新钢厂上来就把烧结工序的投入拉满，反而后面高炉顺行，成本压得比同行低一大截，出的铁水质量还更稳。不少老厂原来舍不得在烧结上改造，现在一算账，改造完一年多就能收回成本，都赶着上项目。 工业就是这样，越不起眼的基础工序，越能决定你最终能走多远。烧结就是最好的例子。
