很多做机加工的老板，订单接下来，眼睛只盯着车床精度、刀具损耗，转头就把热处理扔到脑后。我见过太多案子，几十万的大订单，零件尺寸全合格，交付出去用了三个月，断的断裂的裂，最后全赔，还赔掉了积累好几年的客户口碑。

为什么说热处理是机械零件的“隐形骨架”？

不少外行人觉得，热处理不就是把零件烧红了扔水里冷一冷？哪有这么复杂。 汽车曲轴热处理后金相组织显微图 但凡做过五年以上机械的都知道，一块钢材的强度、硬度、韧性、耐磨性，全是热处理调出来的。你车床车出来的尺寸再精准，表面抛得再亮，性能不对，就是个废件。 现在高端制造领域，不管是风电的主轴，还是新能源车的减速器齿轮，甚至是手机里的微型卡扣，全靠热处理控性能。硬度不够，用三个月就磨穿；硬度过高，受一点冲击就断成两截。这里的度，全靠热处理师傅和工艺堆出来。 问：是不是只有合金钢才需要做热处理？普通碳钢不用做？ 答：完全不对。只要是承受动载荷或者长期受力的金属零件，几乎都需要热处理。哪怕是Q235做的普通设备支架，提前做一道去应力退火，放上十年二十年都不会变形，没做的，说不定两年就弯了。现在哪怕是铝合金构件，都有固溶热处理来调整强度，别被“普通碳钢不用热处理”的老观念坑惨。 最近几年新出来的工艺真的颠覆老认知，比如低压真空渗碳，原来做齿轮渗碳要十几个小时，现在只要三分之一时间，变形量还能缩小七成，给新能源车厂做减速器齿轮，做完甚至能省掉一道磨齿工序，单台成本能降小几十，量大的话一年省几百万不是问题。

中小工厂做热处理最容易踩的三个坑

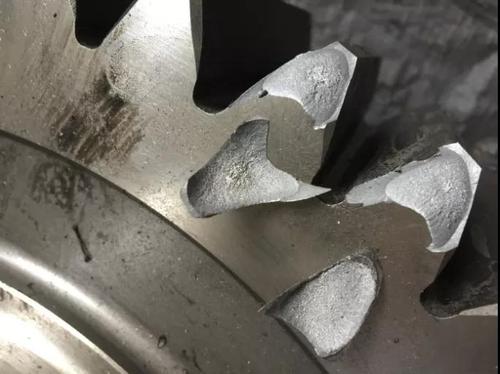

我跑长三角珠三角近百家中小机加工厂，踩过热处理坑的能占七成。我给你捋捋最常见的三个。 第一个，为了省几十块钱一吨的加工费，外包给没资质的小作坊，偷换工艺是常态。要求做调质处理，他给你换正火，一吨差两三百，拿到手测硬度好像差不多，实际韧性差一倍，用半年就出问题。 第二个，不看使用场景瞎选工艺。比如做冷冲模的冲头，要求芯部韧表面硬，结果选了整体淬火，硬倒是硬，芯部也脆得像玻璃，冲不了几百次就断了，选对表面淬火，能用上万次。 第三个，加工和热处理的顺序错了。复杂型腔的零件，正确的流程是粗加工→去应力热处理→半精加工→最终热处理→精加工，好多工厂赶货，先全加工完再去应力，折腾半天，尺寸早就飘了，全白做。 热处理工艺不当导致齿轮断裂失效图 问：现在好多加工厂都喊自己能做高端真空热处理，怎么快速判断他家活干得合格？ 答：两个简单的办法，第一，拿几块和你零件同材质的废料，跟你的货一起装炉，做完切开看金相，合格的真空热处理，表面脱碳层不会超过0.05mm，小作坊做出来的能有半毫米，表面软得一磨就掉，根本不耐磨。第二，测变形量，同批次十件相同尺寸的零件，变形差超过0.1mm每100mm，那就是工艺控制不行，下次别找他了。

热处理的新趋势，能帮工厂赚更多钱

热处理的新趋势，能帮工厂赚更多钱 说实话，很多老板把热处理当成一个不得不做的后端工序，没把它当成赚钱的筹码，这真的亏大了。 现在很多新工艺，不仅能提质量，还能直接降本。比如大型机床导轨的中频感应热处理，原来都是整体淬火，变形大，后续要磨掉好几个毫米，现在只用中频淬导轨表面，变形只有原来的十分之一，磨量省一半，导轨寿命还能翻三倍。 还有现在的数字化可控热处理炉，每一炉的温度曲线、保温时间都能全程记录存底，客户要做供应商质量审计，你直接把记录打出来，比你说一百句“我质量好”都管用，好多做新能源配套的工厂，就是靠可溯源的热处理报告拿下了A级供应商资质，订单直接翻番。 我去年在宁波见一家做工程机械销轴的工厂，原来一直过不了主机厂的入厂检验，就是因为渗碳层厚度控制不住，波动能差0.3mm，后来换了带数字化控温的渗碳炉，把公差控制在±0.05mm，直接拿到了年度定点，订单翻了三倍还多。这就是把热处理做好的威力啊！ 不过话说回来，也不是越贵的工艺越好，适合你的才对。你做个普通的家具五金件，犯不着花大价钱做真空热处理，普通淬火回火完全够用，别瞎堆概念花冤枉钱。 做机械这行，拼到最后全是拼细节。你把热处理这道看不见的关把住了，零件质量比别人好一倍，寿命比别人长一半，口碑攒起来，哪愁没稳定订单。对吧？
