上周去一个注塑厂，车间主任老李拉着我，指着堆成山的废料直摇头：“这批PC料又脆了！明明烘了四小时，为啥还这样？”我拿过料一摸，心里就有数了——这家伙肯定没测含水率，靠经验烘料，能不翻车吗？

塑料这玩意儿，看似简单，实则处处是坑。 我做工业咨询这些年，见过太多稀奇古怪的失效：ABS电镀件起泡，尼龙齿轮断齿，甚至一个PP料斗在北方冬天直接脆裂。说实话，很多设计师对塑料一知半解，选材全凭供应商推荐，结果量产时问题一堆，生产线停一天亏几万，急得团团转。

今天不聊虚的，直接上干货，把塑料工业应用里那些让你头疼的核心问题掰开揉碎了讲。注意，以下内容可能颠覆你的固有认知，准备好！

注塑车间堆积的塑料废品

选材误区：你以为的“好料”，正在毁掉你的产品

有个医疗器械公司的案子我印象特深。他们做手术器械手柄，初版用ABS，结果灭菌后变形；换成POM，又应力开裂。最后我让他们试了PPSU，成本翻三倍，但性能稳了。可老板心疼钱啊，问能不能用改性PP。我说：选材不是越贵越好，而是匹配工艺和工况。

常见大坑！有的人一上来就查“塑料性能表”，盯着拉伸强度选，却忘了成型收缩率、耐化学性、疲劳寿命这些关键指标。更离谱的是，有些设计者连“热变形温度”和“维卡软化点”都分不清，拿着短时耐热参数去评估长期使用温度，产品能不出事吗？

💡 我的建议：选材先定义四个边界——力学边界、热学边界、介质边界、工艺边界。比如要耐液压油，就别只盯着PA66，看看PA12或PEEK；要长期户外使用？带玻纤的PP都得加足UV稳定剂，否则半年就粉化掉渣。

再爆个料：某些供应商推荐的“替代料”风险极大。去年帮一家家电厂审核，发现他们把阻燃ABS悄悄换成便宜阻燃HIPS，虽然UL94 V0达到了，但冲击强度降了40%，运输破损率飙升。这种亏，你吃过吗？

问：怎么判断一个材料是否适合多次回收使用？
答：这问题太实际了！热塑性塑料理论上可重复熔融，但每加工一次分子链就会降解。PP、PE相对耐回收，而PC、PA因水解或热氧化，性能下降快。建议做实验：把原料挤出造粒三次，测关键性能如冲击、熔融指数。如果变化率超15%，就要调整工艺或掺新料比例。另外，回收料必须严格分拣，混入一点PVC就能毁掉整批工程塑料。

注塑成型：这些工艺细节，教科书上都不会告诉你

说到注塑，老李那种“烘料靠经验”只是冰山一角。我见过更荒唐的：模具温度用火枪烤，脱模剂当水喷。工艺窗口窄的料如LCP、PPS，模温偏差±5℃就可能波形不平、尺寸跑偏。还有那个背压，调不好直接烧焦或者韧性全无。

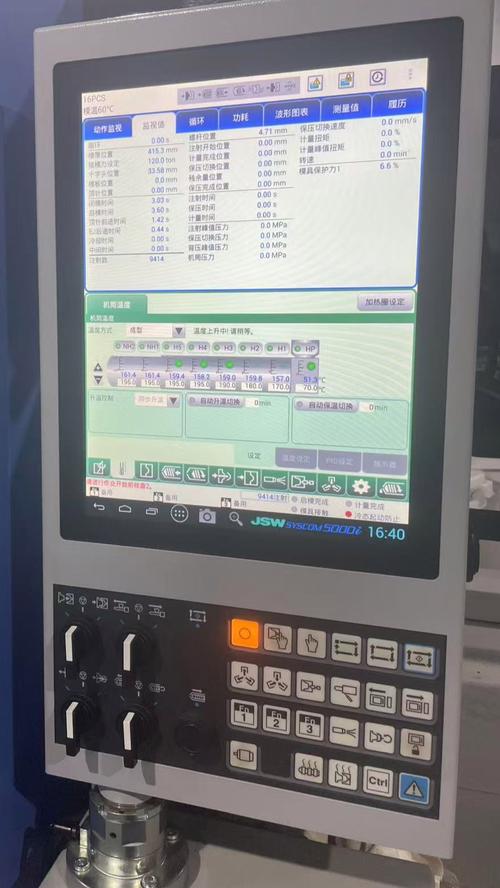

注塑机操作面板和模具特写

必须提一下应力开裂这个隐形杀手。透明PC件内应力大，用丙醇浸泡试验，裂纹立马现形。可很多人根本不做应力检测，产品出厂时好好的，存放几个月全裂了，尤其接触油脂、清洗剂后更糟。解决方案？合理的浇口设计，降低注射速度，或者用硅油做后处理退火。

还有那个让人吐血的问题：尼龙制品吸湿后尺寸涨大。你图纸标的±0.05mm，处理好的尼龙件放几天就超差了。以前有个项目，我们不得不在装配前把PA66零件放在恒温恒湿箱里预处理到平衡含湿量，然后注油密封，真折腾！

❗ 别迷信模流分析软件。它给出“最佳浇口位置”，但可能不符合实际模具结构；预测的熔接线也许在低应力区，但若结合玻纤取向，实际强度可能腰斩。工具是死的，经验判断太重要。

问：为什么我的POM件成型后两周出现表面“白霜”？
答：那是POM经典的“后结晶”现象。POM结晶度高，如果模具温度偏低（低于80℃），表层急冷形成细小晶核，后续在室温下继续生长，就会析出低分子物呈白霜状。解决：模温提到90-120℃，让结晶充分完成；或者采用共聚POM，结晶倾向弱一些。

现代工业中的塑料：轻量化、电气化与可持续性的拉锯战

现代工业中的塑料：轻量化、电气化与可持续性的拉锯战

新能源汽车现在有多火，塑料就有多纠结。电池包上盖用PPO/PS发泡材料，比铝合金减重30%，但阻燃要求UL94 V0，耐800℃火烧五分钟不穿，这指标逼死材料厂商。更狠的是800V高压平台，塑料连接器要耐电痕化和局部放电，尼龙就得加玻纤和矿物，还要保证流动性和韧性，简直走钢丝。

另一方面，生物基塑料雷声大雨点小。PLA在包装上还算可以，可一到工业堆肥环境（58℃以上、高湿）才能有效降解，自然界海滩照样待几十年。还有人说回收PET瓶做服装，但机械回收降级明显，化学回收成本高企。所以“可持续”三个字，在工业塑料领域真的考验智慧。

✅ 不过进步也是有的：化学回收技术（比如热裂解油化）把混合废塑料转化为石脑油，重新进入裂解装置产乙烯丙烯，闭环循环。巴斯夫、陶氏都在布局，但规模化还需时日。还有，电子废弃物中回收ABS、HIPS，经改性后重新用于3C产品外壳，已经有成功案例。

说实话，塑料行业现在特别撕裂：一边是环保指责，一边是材料性能无可替代。作为从业者，我们能做的就是把应用做精，该用钢时别硬用塑，该用塑时也别过度设计。比如一些长玻纤增强PP，完全可以替代短玻纤PA，成本降30%，还少了吸湿烦恼。这么香的选择，很多人居然不知道！

问：未来工业塑料的发展趋势是什么？
答：几个方向：高性能化（像聚酮PK，耐化学堪比PEEK但成本低）、多功能集成（电磁屏蔽塑料、导热绝缘塑料）、智能化（可感知应力裂纹的自报告材料）。另外，仿真驱动的材料基因工程会让配方开发周期从年缩短到月。但别忘了最基础的——可靠、可重复、可回收。脱离这三点，讲故事毫无意义。

最后说句掏心窝的话：玩塑料，别怕失败，但要记得记录和复盘。每个废品都是学费，每个开裂都藏着真相。下次再遇到棘手问题，别急着换料，先回头看看工艺记录，说不定答案就在其中。毕竟，塑料是诚实的，它不会说谎，只是我们常常误解它。
