当前位置：首页 > 杂谈 > 正文内容

橡胶这玩意儿，工业的暗黑物质？

2026-08-10 10:38:21东方不败杂谈28

不是，橡胶怎么就成‘暗黑物质’了？

说实话，干了二十年机械，橡胶这材料——我真是一直又爱又恨。爱的是它的柔软、弹性、密封性。恨的是什么呢？它那脾气，跟小孩儿似的。温度一低，硬得像石头；温度一高，黏得跟糖稀似的。搞设备维护的谁没被O形圈突然失效坑过？半夜三点打电话——车间停产了，就因为一丁点儿橡胶老化。想骂娘，但骂谁呢？只能骂自己当初没选对胶种。

不过话说回来，橡胶在工业里真的是无处不在。减震、密封、传动、绝缘… 你随便拧开一台泵，就能看见它。哈，泵？对，离心泵的机械密封，动静环之间如果没有橡胶波纹管，介质早就漏了一地。但很多人不知道的是——橡胶不是一种东西。它是一个庞大的家族。天然胶、丁腈、氟胶、硅胶… 选错了，等着哭吧。

各种工业橡胶密封件样品展示

选胶种？比选对象还难

来，直接上干货。有一次接了个化工项目，介质是浓度30%的盐酸，温度80℃。供应商拍胸脯说用三元乙丙胶（EPDM）就行。我当时就乐了——EPDM耐酸还行，但80℃还带搅拌，机械磨损一上来，纯EPDM根本扛不住。最后用了什么？氟橡胶（FKM），贵了五倍，但泵轴用一年没漏。客户后来请我喝酒，说省了十几万停机损失。值不值？❗ 绝对值！但财务总监脸色不好看，说采购成本超标。我直接怼回去：那你算过停机一小时多少钱吗？

这里插个QA，免得你们踩坑。

问：普通液压油密封，用丁腈橡胶（NBR）行吗？
答：大部分情况没问题，NBR耐油性很好，价格也亲民。但注意温度！超过100℃长期使用，NBR会硬化、开裂。这时候考虑氢化丁腈（HNBR）或者氟胶。另外，如果有添加剂，比如抗磨液压油里含硫磷，纯NBR可能被腐蚀，得用高丙烯腈含量的NBR或特殊配方。别图省钱，换个密封圈五分钟，机器拆装要半天，哪个划算？💡

还有一次，食品厂的灌装机，密封圈必须符合FDA。硅胶（VMQ）是首选，但纯硅胶机械强度差，容易撕裂。于是用铂金硫化的硅胶，还加了骨架。就这么个小东西，单价几百块，但一套模具几万。量少没人愿做。最后找了家做医疗器械转行的供应商才搞定。工业就是这样——没有标准答案，全是妥协。

化工厂泵用氟橡胶机械密封实物图

橡胶老化？别只会怪橡胶

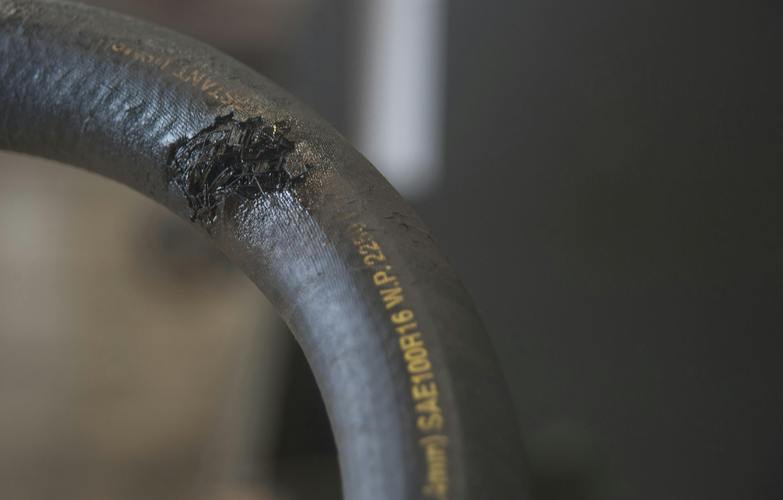

我见过太多人，密封坏了就骂橡胶质量差。但说实话，一半以上的提前失效是安装问题。O形圈装的时候不涂润滑脂，干磨进去，表面微损伤，几天就漏。还有的更离谱——用螺丝刀硬撬，划一道口子，装上就漏。你说这怪谁？❗ 橡胶不是钢，它需要你温柔对待。

环境因素更是冷血杀手。臭氧，你看不见，但橡胶怕得要死。天然胶在臭氧里，几天就开裂，像龟背纹。所以室外设备，一般用氯丁橡胶（CR）或EPDM，它们抗臭氧。但EPDM怕油，沾油就膨胀，跟发面馒头似的。所以你看，没有万能胶。

还有紫外线、热氧……仓库里密封圈放五年，包装不密封，表面就发粘。这就是氧化了。所以大厂库存管理很严，先进先出，橡胶件有效期。小厂？哎，不提了，老板恨不得一颗螺丝用十年。

再来个QA：

问：橡胶件怎么存储才科学？
答：避光、避臭氧、温度15-25℃最好，湿度别太高。别靠近电机，因为电机会产生臭氧。密封袋不透光，加干燥剂。自然状态放置，别压，否则永久变形。最好买回来就尽快用，别当传家宝。三年以上的密封圈，我就算没开封，也只敢用在非关键部位。经验之谈。

再生橡胶与环保——工业人的另一面

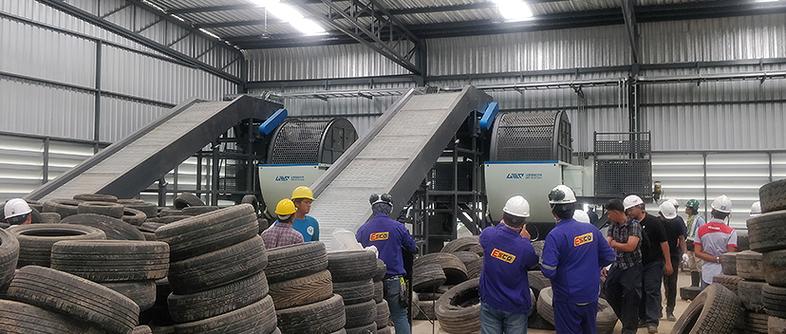

现在搞工业，不讲环保上不了台面。橡胶废料是黑色污染，烧了有毒，埋了不烂。但再生橡胶技术这几年真进步了。废旧轮胎做成胶粉，再脱硫——注意不是真脱硫，是打开部分交联键——变成再生胶，能掺到新胶里用。我以前特排斥再生胶，觉得性能差。但去年试了家安徽企业的胎面再生胶，30%掺到天然胶里做减震垫，疲劳寿命居然达到纯料的80%，成本降了40%。说实话，这让我有点惊讶。✅ 不过再生胶稳定性还是问题，每批要测，别偷懒。

还有个方向是生物基橡胶，比如杜仲胶、蒲公英橡胶。听着玄乎，但杜仲胶已经有量产了，用在轮胎和减震件上。它的动态性能特别好，生热低，抗撕裂。就是价格还高，但我觉得未来可期。毕竟石油总有一天不够用的。
