做粉末冶金的，谁没被烧结坑过？——反正我有过。那种打开炉门，看到一炉子废品的感受，真是想骂娘。不是变形就是开裂，要么密度上不去，最气人的是明明同一批料，有的好有的坏，找原因找到头秃。烧结，真不是把压坯扔进炉子烧一烧那么简单。

粉末冶金烧结炉内部高温区

我常说，烧结是粉末冶金最玄学的环节。压制成型好歹看得见摸得着，烧结过程全封闭，你只能靠温度曲线和经验去猜。最近跟一个搞硬质合金的朋友聊天，他吐槽说烧结炉的控温热电偶准不准都两说，有时候显示的1200℃，实际可能只有1150℃……这种误差直接导致批次报废。所以，炉温均匀性校准这事儿，千万别省。

温度、时间、气氛：三座大山

温度、时间、气氛：三座大山

烧结参数说起来就三个：温度、时间、气氛。但互相影响，扯不清。温度高了，晶粒疯长，强度反而降；温度低了，扩散不够，跟没烧一样。保温时间？有些老师傅喜欢“久炖”，其实没必要，现在不少新型合金钢粉，短时高温效果更好。气氛更头疼——还原性气氛用氢还是分解氨？氮气保护够不够？氧含量一高，表面氧化你就哭吧。

我早期做不锈钢零件，用纯氢，成本高还不安全。后来换成分解氨，结果发现零件有渗氮现象，硬度是高了，脆啊。所以选气氛一定要看材料体系，不能照搬。最近一些厂家推MIM（金属注射成型）的催化脱脂+一步烧结，确实省事，但前提是前期脱脂必须彻底。

脱蜡没脱好，后面全白搞

说个血泪教训。有一次客户催得急，我们压坯里加了1.5%的微晶蜡，脱蜡温度曲线走得快了点，结果烧结时积碳，零件表面全是黑斑，内部孔隙率也大。后来排查，脱蜡阶段升温速率绝对不能超过2℃/min，尤其在300-450℃那一段，得慢得像蜗牛。还有，烧结炉排胶口要定期清理，不然蜡蒸汽冷凝回滴到零件上，直接报废一片。

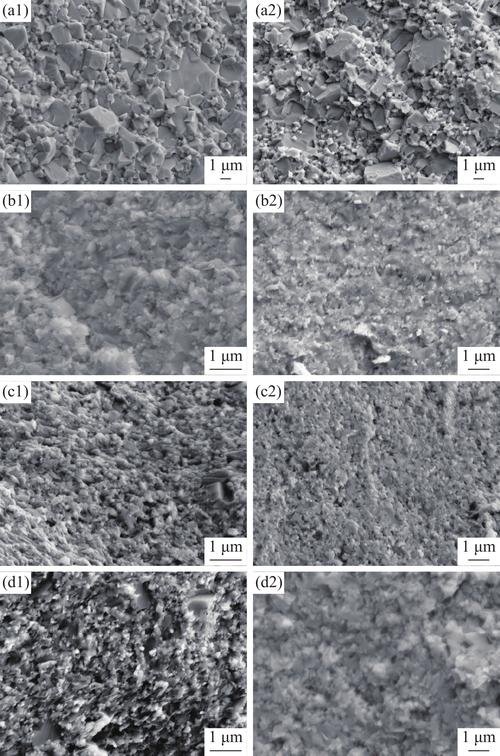

烧结件断面金相组织缺陷

问：烧结变形怎么破？

答：变形原因复杂，但90%和装舟方式、升温不均有关。薄壁件要加石墨托架，异形件最好三点支撑。我试过在零件底部撒一层氧化铝粉，能减少摩擦，让收缩更自由，效果不错。另外，如果气氛循环方向固定，迎风面和背风面温差能差20℃以上，导致变形不对称，建议定期旋转料舟。

问：烧结密度总达不到理论值，怎么办？

答：首先检查生坯密度——压都压不实，别指望烧结补。然后看合金成分，液相烧结的话，液相量是否够？比如Fe-Cu-C体系，铜含量2%以上才会有明显液相填充孔隙。提高烧结温度也能促进致密化，但可能晶粒粗大，所以往往是加活化剂，比如不锈钢里加点硼，效果拔群，但多了就脆。现在有种技术叫放电等离子烧结（SPS），瞬间致密，可惜装备太贵，量产难。

别迷信“恒温区”

别迷信“恒温区”

很多技术员以为把料舟放在标称恒温区就万事大吉，太天真。炉子用久了，加热元件老化，温度场早漂了。我习惯每半年在料舟不同位置放测温环，跑一遍烧结程序，实际测一下。你会发现，靠近炉门和远离炉门温差经常超30℃。所以料舟布局要根据实测结果调整，别死板。

再啰嗦一句：烧结后冷却速度也很关键。有些材料需要快冷保留亚稳相，有些必须慢冷防止热应力开裂。我见过有人把不锈钢零件风冷，结果全裂了，材质是马氏体不锈钢，必须炉冷到200℃以下才能开炉。

最后，数据记录。我见过太多次，出了问题回溯，结果烧结曲线记录不全，连当时用的气体流量都不知道。现在数字化方便了，MES系统自动采集烧结炉数据，强烈建议上。人工抄表容易错，而且没法分析波动。我们车间上了系统后，烧结合格率从92%提到97%，不服不行。

烧结这活儿，真是越干越敬畏。设备、工艺、操作、维护，每个环节都能埋雷。但一旦打通了，那种看着光亮零件出炉的成就感，也挺上瘾的。或许这就是工科的浪漫吧。
