你干过冷拔没有？没干过也见过吧——一根黑乎乎的热轧管，穿过一个模具，瞬间变得光鲜亮丽，尺寸精准得吓人。这就是拉拔。听起来简单？拉就是了。其实呢，一堆讲究。模具间隙不对、润滑跟不上、速度一乱……噼里啪啦，断头、划伤、尺寸超差，废品堆成山。

记得刚入行那会儿，师傅叼着烟说：冷拔这玩意儿，七分准备三分拉。准备是什么？模具、润滑、退火。一样没弄好，你就是在表演废品生产艺术。❗

模具：拉拔的灵魂

拉拔模具，外行看就是一个带孔的硬疙瘩，内行看的是命。硬质合金？聚晶？还是CVD涂层？你得根据材质选。拉不锈钢管，用硬质合金模，便宜，但寿命短。一换就是钱。拉高镍合金？赶紧上聚晶模吧，不然半天换三次，老板脸都绿了。💡

模具角度是关键。压缩锥角大了，变形剧烈，表面容易裂；小了，摩擦力大，拉不动。一般钢管，14°~18°比较靠谱。但你要是拉钛合金？对不起，得重新算。我吃过亏——有一次角度小了2°，表面全是微裂纹，整批报废，那叫一个肉疼。

工业冷拔模具内孔磨损特写

润滑剂：被忽视的命门

润滑剂：被忽视的命门

很多人以为润滑就是涂点油，错了。冷拔润滑是门化学。磷化膜加皂化，老工艺，但稳。近年出来不少水基润滑剂，环保，但有时候性能真的一言难尽。特别是大变形量，皂化膜一旦破裂，模具咬死，那声音——吱嘎——像指甲划黑板，浑身起鸡皮疙瘩。

现在有纳米添加剂润滑剂，二硫化钼、石墨烯的，确实牛，摩擦系数能降一大截。但价格贵啊，小厂根本不舍得用。不过话说回来，你算算模具钱、废品损失，可能还是划算的。✅

润滑要均匀。管子内壁也得上，别偷懒。内模强制润滑装置，你值得拥有。不然内壁拉伤，哭都来不及。

退火：别省这一步

有些材料拉一道就硬化了，再拉，直接断给你看。中间必须退火。光亮退火炉，保护气氛，氮气或氢氮混合，防止氧化。退火温度、时间、冷却速度，全是参数。上次有个订单，不锈钢毛细管，多道次拉拔，中间退火没做透，结果后道一拉，啪啪断，生产线上跟放鞭炮似的。后来追查，炉温不均匀，靠门口的管子温度不够。血泪教训。

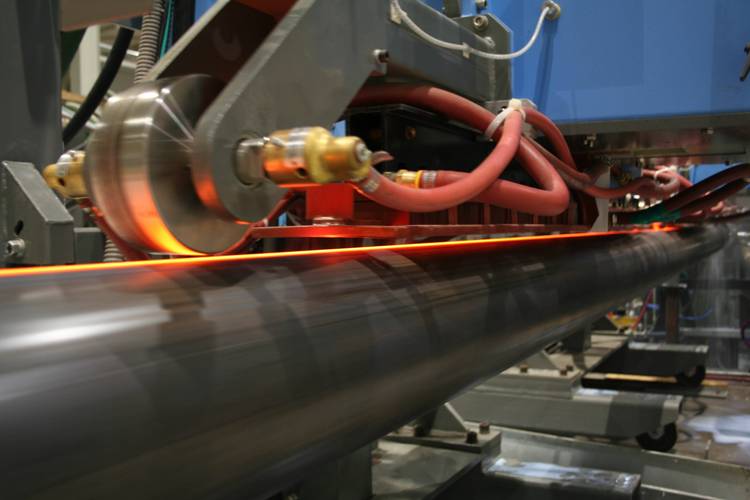

钢管光亮退火炉生产线实拍

问：拉拔速度到底该怎么定？

答：看材料、看变形量、看润滑。一般低碳钢管，可以拉到30~50米/分钟，但高合金钢，10米/分钟都嫌快。速度一快，变形热来不及散，润滑膜失效，管子表面发蓝甚至氧化。慢一点，稳一点，比什么都强。我们试过用激光测距实时监控管径波动，闭环调整速度，效果不错，就是投入大了点。

常见缺陷与对策，全是干货

常见缺陷与对策，全是干货

拉拔缺陷千奇百怪，我挑几个扎心的说。

表面划伤：多半是模具内孔粘了金属屑，或者润滑剂杂质多。解决方案？在线过滤，勤擦模具。别等划痕深了才处理，那时管子已经废了。

尺寸超差：外径大了，内径小了，椭圆度超标。要么模具磨损了，要么壁厚不均匀，要么拉拔力不对。现在有在线涡流检测，实时报警，算是省点心。

断头：最怕这个。原因太多了：缩头没碾好，夹持力不够；模具进口形状不对，应力集中；材料夹杂物太多。断头处理起来烦死，重新穿模，费时间，还危险。

问：冷拔和冷轧到底啥区别？选哪个好？

答：简单说，冷拔是拉，通过模具减径，精度高，表面好，适合小直径管；冷轧是轧，通过轧辊减壁，壁厚控制更精准，适合大变形量。选哪种看你的产品要求。像精密液压管，一般冷拔就够了；但气弹簧管，壁厚公差极严，必须上冷轧。当然，也可以先冷拔再冷轧，组合工艺，很常见。

自动化与未来趋势

自动化与未来趋势

现在不缺人，但缺好技工。冷拔车间噪音大，环境苦，年轻人都不爱干。所以自动化得跟上。自动上下料、自动涂润滑剂、在线测径、自动调模……一套下来，效率提高不少。有的厂子用MES系统管排产，全程追溯，客户来审核，底气都足。

还有无模拉拔，听说过没？用激光加热局部，然后快拉，变形区自己形成。我见过实验，细丝材可以，管材还在研究。要是成了，模具费能省一大半。想想就激动！不过短期不现实。

说到底，拉拔看似粗放，实则精细。每一个参数背后，都是材料和力的博弈。干久了，听声音就知道机器出没出问题。这就是经验。一点心得，分享出来，少走弯路。
