说实话，伺服这玩意儿，初看就是个电机加驱动器，但真正用起来——尤其是想让设备又快又稳——那就不是接几根线那么简单了。我入行十几年，踩过的坑比年轻小伙子见过的电机还多。记得有次调试一台包装机，伺服轴一启停整台机器都在哆嗦，老板在旁边脸都绿了，那场面...啧啧，毕生难忘。

选型不看惯量比，后期调参调到哭

很多新手选伺服，上来就盯着功率和转速，觉得3kW肯定比2kW强，对吧？大错特错！伺服电机与负载的惯量比才是决定系统响应和稳定性的关键参数。我一般要求惯量比控制在10以内，高动态场合甚至要低于5。曾经有个项目，机械设计把一个大转盘直接装在电机轴上，惯量比将近30，结果速度环增益稍微给大一点就尖叫，简直没法用。 伺服电机惯量比计算示意图 怎么办？要么换大惯量电机，要么加减速机。减速机不光是增扭，更重要的是把负载惯量折算到电机端时除以减速比的平方，懂吧？一个3:1的减速机能让你惯量比降9倍。所以选型阶段，一定要拿着负载的转动惯量数据，算清楚再下单，否则后面调试会让你怀疑人生。 问：我现场也没有惯量测试仪，怎么估算负载惯量？ 答：问得好。这种时候就得靠经验。常见形状的惯量有公式，圆柱体J=1/2 mr^2，长方体J=1/12 m(a^2+b^2)。但实际机构复杂得很，我通常用CAD软件直接读取惯量值，或者用驱动器自带的“免调整功能”自动辨识——不过那个辨识结果有时也坑爹，得手动修正。✅小窍门：如果电机空载调试很稳，带载就振，大概率惯量比太大，先降速度环增益试试。

增益再高也怕共振，陷波滤波器不是摆设

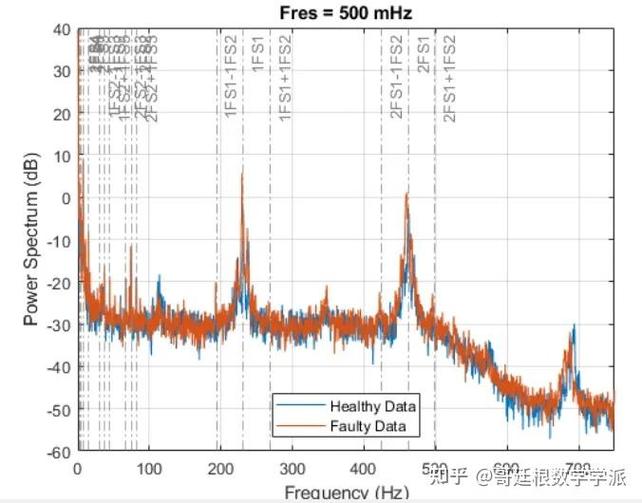

调伺服最怕什么？共振。那尖锐的嗡嗡声一出来，就像指甲划过黑板。振动分两种：机械共振和电气振荡。机械共振有固定频率，用陷波滤波器就能压下去。现代伺服驱动器都有自适应陷波，跑一遍自动识别，能把振动频率点衰减个二三十dB，效果立竿见影。 但需要注意，陷波设得太深会带来相位滞后，系统响应变慢。我就遇到过，自动陷波搞完后，定位整定时间变长，查了半天才发现陷波中心频率没对准，把240Hz的共振压了但旁边200Hz的正常频率也被拉低。❗所以，手动微调——看频谱图，窄带陷波只切尖峰，别伤及无辜。 伺服驱动器陷波滤波器频谱分析图 如果机械共振实在避不开，还有个狠招：改结构。比如加筋板提高刚性，或者改变安装方式。有次我给一裁切机加了个铸铁底座，共振频率直接移到了系统带宽外，整个世界都安静了。 问：振动也可能是增益太高引起的，怎么区分是共振还是振荡？ 答：简单粗暴的方法：用手摸。共振通常是在某个速度区间出现，而且振动频率固定，即使你降低增益，它还是在那里叫；振荡则一般是增益过高造成的闭环超调，往往加减速时抖动，降低速度环增益会明显改善。另外，可以用驱动器的FFT功能看电流频谱，共振的尖峰很窄，振荡的带宽相对宽一些。💡我的经验：先调好电流环，再速度环，最后位置环，逐级加增益，稳扎稳打。

总线时代，EtherCAT让伺服联网不再头疼

总线时代，EtherCAT让伺服联网不再头疼 你还在用脉冲控制伺服？该升级了。现在稍微复杂点的设备，轴数一多，脉冲线一把把的，干扰、丢步问题能烦死人。以太网总线伺服——特别是EtherCAT——真就是救星。一台电脑一根网线，串起几十个轴，同步精度微秒级，还带诊断信息，故障排查直接看错误代码。 去年改造一条生产线，从脉冲改为EtherCAT伺服，起初担心编程和布线复杂，结果调试周期反而缩短了三分之一。因为所有参数远程读写，不用蹲在机柜前按面板。不过，总线伺服对实时性和网络拓扑要求高，接线顺序不能乱，最后一站要终端电阻，前面遇到个客户因为没用原厂网线，数据包乱序导致电机偶尔急停，查了两个通宵。 现在的趋势是功能安全集成在总线上，像FSoE，省了硬接线安全回路，设计更简洁。还有的驱动器自带PLC功能，用IEC 61131-3编程，复杂运动控制直接在驱动器里跑，响应贼快。 问：伺服电机编码器线老断，有没有根本解决办法？ 答：哎，这个问题我一年能碰到几十回。编码器线缆最容易断的地方就是拖链弯折处，尤其那些小弯曲半径的安装。首先，必须用高柔拖链电缆，国产便宜货半年就废。其次，线缆在拖链内要有足够的活动空间，不能绷紧。我们做过测试，在半径5倍线径以下反复折弯，普通线10万次就挂了，高柔线能撑100万次以上。另外，驱动器端的插头要固定，别让振动传到接口处。实在工况恶劣的，可以考虑无线编码器？不过现在还不太成熟，成本高。 最后唠叨一句：伺服调试是个手艺活，光看手册不够，得多动手。每个品牌的驱动器特性都不一样，日系的惯量比偏小，欧系的电流环带宽高，国产品牌现在也追上来了，性价比不错。别怕犯错，每次调炸了都是一次学习，只要电机没烧，一切都好说。
