增材制造的工业级真相：别再被“颠覆”洗脑了
——这就是增材制造在工厂里的真实现状。展会上的光鲜亮丽、媒体口中的“第四次工业革命”，落地到具体产线，往往是一地鸡毛。倒不是说技术不行，而是我们对它的期望，从一开始就偏了。
闲置的工业级金属3D打印机状态
粉末床的诱惑与陷阱
绝大多数人听到增材制造，脑子里蹦出的第一个画面就是粉末床熔融（PBF）。激光扫过，金属粉末层层融化，一个复杂零件“长”出来。看着确实震撼。可实际玩过的人都知道——这套工艺讲究起来要人命。
就说粉末。大家都盯着设备参数、激光功率，其实最容易翻车的恰恰是那罐灰扑扑的金属粉。去年帮一家医疗器械公司做钛合金植入物，换了三个批次的粉，打印出的晶粒结构愣是不同。后来才查出来，粉末氧含量差了几个ppm，就这么点差别，导致成型件的疲劳寿命天差地别。粉末的球形度、霍尔流速、可重复使用次数…这些名词，传统机加工老师傅听都没听过，但它们直接决定了一炉打印是惊喜还是惊吓。
更坑的是，粉末供应链至今还不太透明。 你买一罐号称“等离子旋转电极雾化”的高温合金粉，到手可能掺了气雾化的料。打印时飞溅多，成型件致密度撑死到99.5%。就这0.5%的孔隙，在关键工况下就是致命隐患。

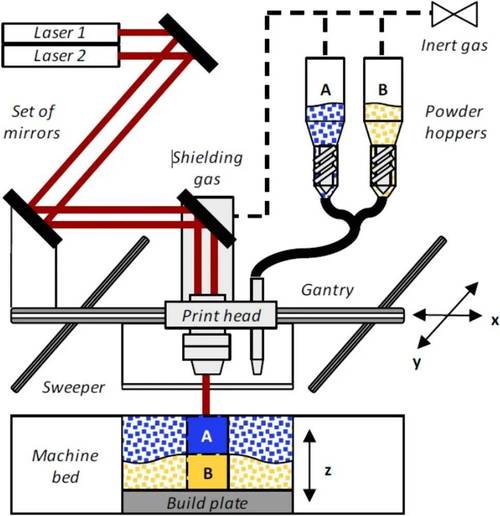

金属粉末床熔融成型过程中的激光扫描
设计自由？不，是设计枷锁
设计自由？不，是设计枷锁
增材制造鼓吹的“设计自由”是个甜蜜的毒药。确实，传统减材搞不定的随形水路、点阵轻量化结构，它能轻易做到。可这绝不意味着你能像捏橡皮泥一样随意设计。悬垂面必须要支撑，支撑很难拆；薄壁件易变形，定位面留太少后期没法加工。更头疼的是热应力——激光扫描路径规划稍有不当，打印件当场翘曲甚至撕裂。报废率高得让人肝颤。
我见过最离谱的案例：某创业团队拿着一个拓扑优化后的航空支架模型，直接导入打印机。结果支撑生得像鸟巢，去除时把关键壁厚崩掉一块。他们以为优化软件输出的模型能直接打，完全没考虑打印方向、后处理夹持位。后来重新调整，打印成功率才从30%爬到80%。
问：增材制造中最容易被工厂低估的成本是什么？
答：绝不是设备折旧。是后处理和检验。很多人算账只算材料和机器小时，等支撑去除、热处理、热等静压、线切割、表面精加工、X射线CT扫描一系列搞完，发现成本翻了五六倍。尤其是航空航天件，没有CT报告下游根本不敢用。
问：那为什么还要用增材制造？传统方式不香吗？
答：因为有些东西，传统方式做不出来。比如带有复杂内流道的液压阀块，传统钻孔方式无法拐弯。增材制造一次成型，流阻降低30%，重量还轻一半。它在功能集成上的优势是碾压级的。但前提是，大环境和人员认知得跟上。
批量生产的真实水位
批量生产的真实水位
现在聊得最多的是批产应用。GE的燃油喷头神话一直在行业里回荡，可复制性有多强？实话实说，大部分工厂连小批量稳定交付都困难。同一台机、同一参数，今天打一批合格，明天就打出一堆微裂纹。根源在于过程控制的颗粒度——我们习惯监控激光功率、扫描速度，可对粉末层厚均匀性、保护气氛纯度波动、振镜漂移这些变量的实时感知能力太弱了。很多打印机连最基本的熔池监控都是选配，操作人员凭经验调参数。
更要命的是标准化。去年参与了一个增材制造零部件纳入企业标准的评审，光如何定义“合格”就吵了一下午。传统有硬度、粗糙度、尺寸公差，可增材件内部缺陷要用CT判定，表面粗糙度因成型方向不同而异，取样位置不同拉伸强度能差15%。这些认知鸿沟，需要整个上下游一起填。
不过话说回来，这两年进步也实打实。粉末循环管理系统、自动化支撑去除、在线监测软件都在成熟。特别是AI介入工艺参数优化，能根据实时熔池图像动态调整激光功率，良率提升肉眼可见。我看到一条示范线上，已经做到连续72小时无人值守打印，后处理也连成线。虽然离完美还很远，但至少让人看到曙光。
**或许增材制造从来不该被当成“万金油”。它在个性化、高性能、复杂结构领域是尖刀，在普通批量件上是钝锤。找准定位，比天天唱颠覆有用得多。**
