精密制造:从微米到纳米的极限挑战
上周去了趟华南一家做光学镜片的厂子。说实话,进去之前我自认见多识广——毕竟跑了十几年工业口。结果站在那台离子束抛光机前面,还是愣住了。屏幕上跳动的数字是0.2纳米。0.2纳米。一个硅原子直径大概0.1纳米多点儿,也就是说这玩意儿在跟原子较劲。我突然就想起二十年前入行时,老师傅叼着烟说“咱这铣床能干到一个丝(0.01毫米)就算顶天了”。啧,时代变了。
“精密”两个字,到底意味着什么?
咱们常说的精密制造,可不是简单地把尺寸做小。它是一个系统工程——从材料、工艺、检测到环境控制,缺一不可。拿芯片光刻来说,EUV光刻机的反射镜面形精度要求达到皮米级。什么概念?如果把镜面放大到德国国土面积那么大,平面度误差不能超过一厘米。这种变态指标怎么达到?靠的是蔡司那帮人几十年磨一剑的工艺积累,以及——说个细节——装配车间的地基,是直接浇筑在岩床上的,独立于整个厂房的振动隔离系统。❗ 你感受一下这个偏执劲儿。
但偏执有偏执的道理。没有这种精度,7纳米、5纳米芯片全是空中楼阁。去年台积电3纳米量产,良率爬坡那段时间,圈子里天天讨论的不是设计多牛,而是工艺窗口窄到令人发指:温度波动半摄氏度,刻蚀出来的线条就能废掉一片晶圆。这背后,是温度控制精度达到±0.005℃的空调系统,是超高纯化学品、超净空气——洁净室里每立方米空气中大于0.1微米的粒子不能超过10个。嗯,普通办公室大概是几百万个。
EUV光刻机内部精密反射镜制造车间

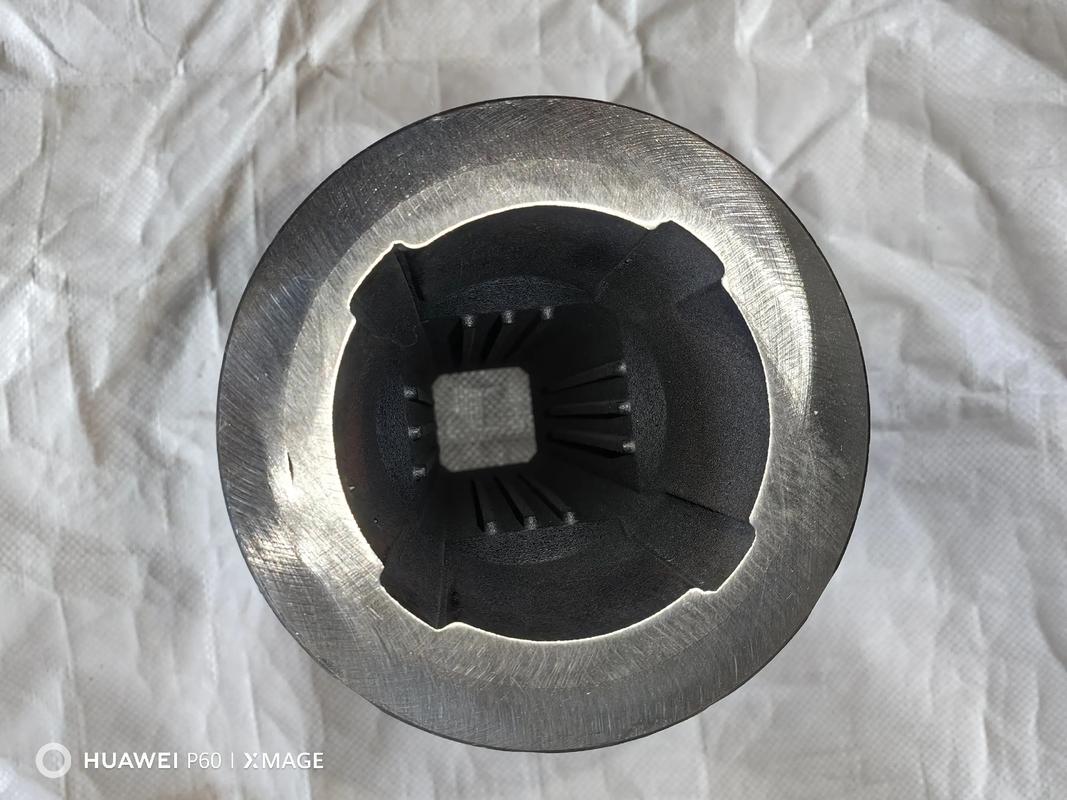

扯远了。回头说点儿接地气的。精密制造不光是那些“塔尖上的玩意儿”。你去东莞、苏州那些专做手机零部件的工厂看看,一个Type-C接口里的端子,冲压速度每分钟上千次,尺寸公差要稳定在±0.02毫米以内。模具寿命几百万次,表面粗糙度Ra0.1以下。靠什么?高速精密冲床、硬质合金模具、还有那帮调模师傅手上的微米级手感。有次和一个干了二十年的老师傅聊天,他说:“机器都一样,但我的手能感觉到0.005毫米的差异。” 这种隐性知识,才是制造业最难被复制的部分。
新材料逼出来的新工艺
新材料逼出来的新工艺
这几年跑展会最直观的感受:材料换代速度明显快了。钛合金、碳纤维复合材料、陶瓷基复合材料……以前大多是航空航天才用,现在连高端自行车架、手机中框都在用。这些玩意儿的共同特点是——难加工。钛合金导热性差,切削时热量全聚在刀尖上,没几下刀就烧了;碳纤维更绝,钻孔稍不注意就分层、撕裂,外表看不出来,内伤要命。
于是工艺被迫进化。超声辅助加工、低温切削、激光辅助铣削,名堂越来越多。去年德国汉诺威EMO展,德马吉森精机展出的那台LASERTEC 125 Shape,把激光与铣削集成在一起,加工陶瓷基复合材料叶片时,激光先局部加热材料使其软化,马上铣刀跟进——效率提升三倍,刀具寿命延长五倍。我在现场看了演示,确实震撼。不过一问价格……算了,中小企业看看就好。💡 但别忘了,国内也有企业追上来了:科德数控的五轴联动加工中心,已经用在航空发动机整体叶盘加工上了,精度不逊于进口机。当然,可靠性、品牌溢价这些,还得慢慢磨。
问:精密制造到底在哪些日常物品里有体现?感觉离生活很远。
答:其实处处都是。你手里拿的手机,处理器是纳米级光刻做的;屏幕玻璃是精密磨削抛光的;摄像头镜片模组组装精度要以微米计,否则拍照就糊了。你开的车,高压共轨喷油嘴的喷孔直径只有0.1毫米左右,全靠精密电火花加工打出微孔,孔口毛刺大小直接决定雾化效果、油耗和排放。再比如,电动牙刷里那个每分钟振动31000次的电机,转子轴承的精度、装配的同心度,差一点儿噪音就大得让你怀疑人生。再扯远点,医院里的CT机,那个旋转滑环的加工与装配精度,决定了扫描图像的清晰度。所以你说呢?精密制造就是躲在产品背后的“隐形英雄”。
机床——工业母机的自我革命
讲精密制造,绕不开机床。没有金刚钻,别揽瓷器活。最近十年,全球机床行业最大的变数,是直线驱动、力矩电机直驱技术的普及。传统丝杠传动再怎么预压消除间隙,总有反向间隙和弹性变形,到纳米级就没法忍了。所以现在超精密机床,全上直线电机加静压导轨,运动分辨率能到1纳米。咱们国家的北京机床所、上海机床厂,在非球面超精密磨床上都有了成系列的突破,以前这些设备可都是禁运的。
不过话说回来,机床这行有个怪现象:最好的功能部件,像主轴、导轨、光栅尺,还是德国、瑞士、日本几家把控。海德汉的光栅尺,最高精度±0.5角秒,咱们还做不出来?其实原理都懂,差在材料稳定性、装配环境、溯源标定这些慢功夫上。这就是工业的“黑锅”——基础不牢,地动山摇。但悲观也没用,这两年国家制造业大基金投了不少主轴、丝杠企业,有些家已经在纽威、海天的机床上批量用了,进步肉眼可见。

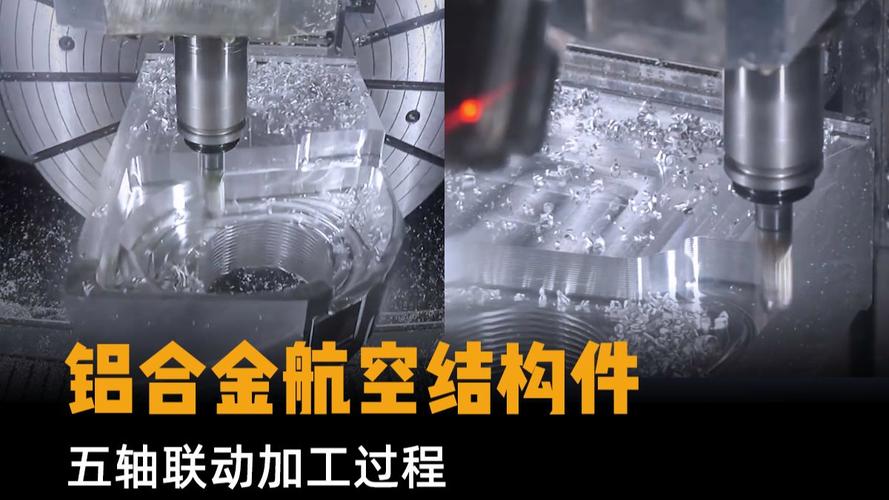

五轴联动精密加工中心正在切削航空铝合金零件
问:国内精密制造离世界顶级还有多远?主要卡在哪里?
答:分领域看。消费电子类的精密模组,其实咱们已经是全球供应链的核心,比如摄像模组、声学模组,舜宇光学、瑞声科技都是苹果的供应商。但往上走,半导体前道设备、超精密机床、高端传感器,差距还是比较明显。卡脖子往往卡在三个地方:一是基础材料与基础工艺,比如超高纯度金属、特种陶瓷、光学玻璃的配方和制备;二是核心零部件,比如高精度轴承、编码器、真空机器人;三是测量与试验验证体系。很多时候不是设计不出来,而是造不出、测不准、不敢用。再就是工业软件——精密加工仿真、误差补偿算法,我们往往得用国外的。不过2023年以来,也有很多破局迹象,比如华大九天的EDA工具开始进入5纳米设计,科益虹源的准分子激光器用在了国产光刻机上。精密制造是个生态,急不得,但确实得日夜兼程。
最后说几句。每次看到那些车间里默默调机床的师傅、实验室里反复测试材料的研究员,我都觉得,精密制造这四个字,本质上是一种强迫症式的追求。追求那个小数点后面再多几个零,追求一次装夹完成所有加工,追求表面粗糙度比镜子还光滑。这种追求,往小了说,是让产品更可靠、更省电、更安静;往大了说,是整个工业文明的底气。没了它,别说什么元宇宙、自动驾驶了,连个像样的轴承都转不利索。
得,不啰嗦了。看看现在的时间——2025年春,车间里的樱花该开了吧。
