上周三夜班，新上那批硬质合金铣刀又崩了，第三把。组长脸黑得能滴墨——没人想听‘理论切削参数’那套。我当时站机床边上，盯着断口，说实话，脑子里蹦出来的第一个念头：涂层是不是根本没吃进去？后来拿放大镜看，果然，前刀面月牙洼明晃晃的，典型的扩散磨损，涂层早磨穿了，基体直接怼钢件，能不崩吗。这种事情，书呆子分析不来。

硬质合金铣刀月牙洼磨损细节

搞机械加工，尤其是干重切，刀就是命根子。但你发现没——现在好多厂家给的推荐参数，简直理想国。车间湿度变了、冷却液浓度差个2%，刀具表现就翻天。❗ 所以别迷信什么‘完美切削三要素’，那是实验室数据，不是你的。

涂层颜色越骚，性能越强？别被营销带沟里

涂层颜色越骚，性能越强？别被营销带沟里

我记得前年试过一款金色PVD涂层刀片，宣传写着“超强抗氧化”，结果切Inconel 718，十分钟刃口就发蓝。反而一款灰不溜秋的AlCrN涂层，干到下班还稳稳当当。问厂家，他们说金色那个是TiN打底，根本不是高温合金用的。我当时就火了——那你们划什么高端线？所以说，涂层不能看颜值。功能涂层讲究匹配：加工钛合金你得找不含钛元素的涂层，不然亲和磨损让你怀疑人生；铝合金用金刚石涂层，那真是神兵利器，但千万别沾黑色金属，碳会溶进去，刀直接废。

💡 一个小经验：如果你搞不清涂层成分，用指甲掐一下刀片后刀面——能掐出划痕的，大概率是TiN或TiCN，硬度低一些；掐不动的，可能是AlCrN或TiAlN，这种常带紫灰或黑色。当然，指甲硬度才2.5，只能做个粗判，但车间里谁有空随时去拉光谱？

切削参数里藏着的猫腻

线速度、每齿进给、切深——这三个数调对了，刀具寿命能差三倍。但最坑的其实不是参数本身，是机床的动态精度。你按手册算的fz=0.2mm，结果主轴拉到8000转时振刀振得像拖拉机，实际每齿切厚忽大忽小，刀刃就相当于在锤击，涂层再硬也扛不住。这时候正确的做法不是降参数，而是先检查刀柄动平衡，或者换个小径的刀，避免共振。唉，很多年轻技工一遇到震刀就减进给，越减越震，刀磨得更快。

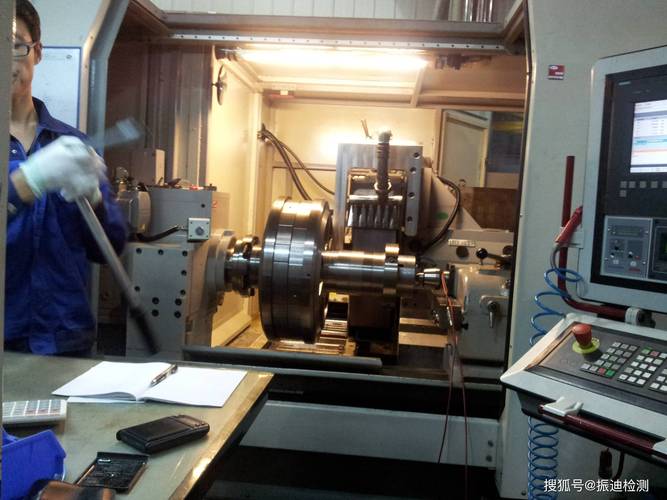

加工中心主轴刀柄动平衡检测现场

再比如切不锈钢，很多人怕粘刀，就把冷却液开到最大，结果热裂纹一条条。其实奥氏体不锈钢加工，适时干切或微量润滑反而活得更久——热冲击小了，涂层不容易崩。这跟书本上“充分冷却”反着来，但实践出真知。✅ 我自己的记录：用某品牌PVD刀片干304，湿切寿命45分钟，MQL（微量润滑）能稳到70分钟，光洁度还好。

刀具管理这门玄学

你厂里有没有这种情况：同一款刀，白班用得好好的，夜班上去就碎？别光赖人。换班交接时，刀片装夹扭矩检查过没？我们原来用扭矩扳手校验，发现晚班那哥们习惯多拧半圈，锁紧螺钉顶变形了，刀片位置偏了0.02mm，切削力全乱套。还有存储——有些车间把刀体随便扔铁架子上，刃口磕碰不比加工磨损小。刀具寿命是管理出来的，不是买出来的。

问：刀片磨损到什么样就该换了？看后刀面磨损带宽度还是看切削声音？ 答：两者结合。大型立车粗加工，后刀面VB值到0.3mm还舍不得换，那是跟自己过不去，机床负载飙升会伤主轴。精加工的话，关注工件表面出现微小白点或毛刺时，就该换了。至于声音，突然变闷或出现断续尖叫，立刻停机，别犹豫——那可能是刀片已经崩缺了，再干下去活都废了。

问：国产刀具现在到底行不行？能替代进口吗？ 答：分场景。钻头、丝锥这类复杂刀具，国产中高端进步很大，比如某牌的合金钻头干铸铁，寿命对标钴领，价格一半。但硬质合金基体纯度、涂层致密度这种底层功夫，还有差距。我的态度是：批量稳定件，大胆用国产；难加工材料、超精密加工，暂时还得看欧美日。不过别一杆子打死，国内有些专精特新小厂，涂层水平奇高，得自己试刀。上次试了一家株洲的CVD涂层，干调质钢，惊到我了——比某瑞典品牌多扛了30%时间。

最后吐个槽：别信什么“万能刀具”。钛合金、淬火钢、复合材料，要是有人说一把刀通吃，要么不专业，要么想坑你。选刀就像谈恋爱，合适最重要。💡 我常用的办法是，新活来了，先拿旧刀试切一刀，看切屑颜色和形态，再决定用什么材质、涂层、角度。简单粗暴，但管用。

设备在变，工艺在变，但说到底，刀是死的，手是活的。少看点天花乱坠的样本参数，多去机床边听听声音、摸摸铁屑，比什么都强。
