去年冬天，在东莞一家新能源电池厂，我亲眼看着一块动力电池包在振动测试中——整个焊点开裂，碎片差点蹦到天花板上。现场安静了三秒，然后总工转过头问我：“现在我们换成结构胶，还来得及吗？”说实话，那种场面... 比看恐怖片还刺激。 粘接这个行当，天天在救命，也天天在坑人。 你说胶水不就是涂上去一压就行了？呵呵。真要这么简单，我早退休了。

选胶水这事儿，比找对象还难！

环氧树脂、聚氨酯、MS聚合物、UV胶... 每个销售来都拍胸脯说自家产品天下无敌。结果呢？上个月一个做户外显示屏的客户，用了某进口品牌环氧，在漠河零下40度冻了一夜，胶层脆得像苏打饼干，一掰就碎。他们采购还跟我说：“可是它TDS写的耐低温-50℃啊！” —— TDS要是全信，年都会过错。 选胶要考虑的维度多得离谱：被粘材料是金属还是塑料？需不需要弹性？要不要耐化学介质？固化时间是三秒还是三天？尤其现在新能源汽车电池包的导热结构胶，还要兼顾导热系数、阻燃等级和振动耐久，这些参数环环相扣，一个指标没对上，就是千万级的召回。 新能源汽车电池包结构粘接示意图 问：为什么明明按照技术参数选的胶，还是容易脱开？ 答：因为多数人只看拉伸剪切强度，却忽略了实际工况中的剥离力和冲击韧性。比如汽车外饰件受风吹日晒，还有石头飞溅，瞬间冲击力远大于静载。这时候需要胶层在遭受冲击时能吸收能量，而不是硬碰硬。所以现在我们推荐用增韧型的环氧或聚氨酯，即使贵一点，也比返工划算多了。✅ 问：我有个产品是铝和不锈钢粘接，用哪种胶合适？ 答：双金属粘接最怕电化学腐蚀，尤其在潮湿环境。千万不要用单组分酸性硅酮胶，那个味儿大不说，还会加速腐蚀。我们踩过坑！后来换成MS聚合物弹性胶，中性固化，对金属无腐蚀，而且应力缓冲好，温度适应性也强。💡切记，铝件最好先做阳极氧化或铬化处理，粘接效果提升不止一个档次。

那些年，我们遇到的粘接惨案

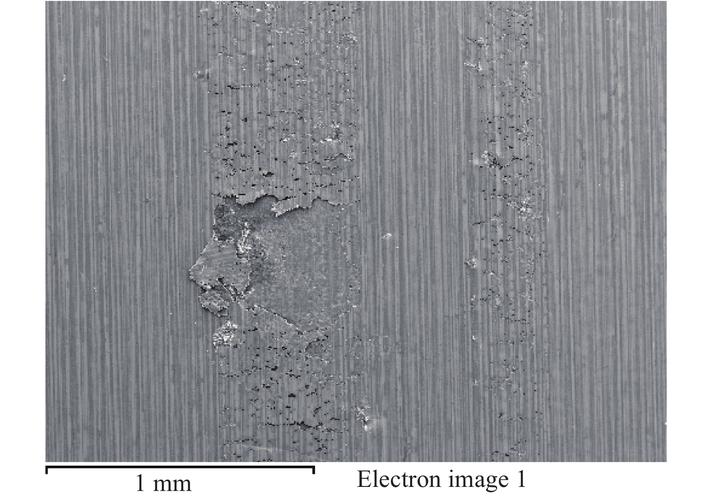

别以为粘接只是涂胶那么简单。整个工艺链稍微疏忽，立马翻车。 粘接前处理，是90%失败案例的元凶。 油污、氧化层、脱模剂残留... 肉眼看不见，但胶可不傻。有个做高铁内饰的厂家，因为工人戴了含硅油的手套摸过粘接面，整批面板用到天花板上，没过半年就哗啦啦往下掉。高铁啊！吓人不？后来强制规定手套材质，还加了等离子清洗工序，才解决。❗ 固化工艺也是重灾区。UV胶照灯时间不够，深层固化不完全，表面干了里面还是稀的；双组分胶配比偏差，混合头稍微堵一下，比例失调，强度直接腰斩。去年帮一个医疗器械客户调整热固化工艺，烘箱温度曲线上有个小小凹坑，是因为开门次数太多，结果那批导管的粘接强度离散系数高达0.15——这就意味着有的合格，有的随时会崩，你敢用？ 工业粘接缺陷分析放大图 最近我们又琢磨起一种新玩法：用机器人自动施胶搭配机器视觉检测胶路。在长三角，好多工厂已经开始用这招了，效率高不说，还能实时反馈轨迹有没偏移、断胶或者气泡。人力省了，不良率降了，多好。不过话说回来，设备投入不小，中小企业得掂量掂量。

别盯着老黄历，2025年粘接技术早变了

以前粘接就是个辅助手段，现在呢？已经是核心工艺了。特别是在轻量化浪潮下，复合材料、铝镁合金、工程塑料大行其道，焊接根本没法用，铆接又怕应力集中，只有粘接能完美胜任。 今年最火的当属导热结构粘接技术。 动力电池CTP（Cell to Pack）方案，把电芯直接粘到底板上，既要固定又要散热，胶层厚度控制在0.2毫米以内，还要求杨氏模量随温度变化极小。我们实验室测试过一款国产胶，热导率做到2.5 W/m·K，已经追平进口主流，价格却便宜三成！兴奋得我差点摔了茶杯。🍵 另外，可拆卸粘接也开始抬头。手机、笔电这类消费电子，以前用胶粘死了就拆不了，现在有了电致剥离、热致解粘的胶带，通电或加热就丧失粘性，维修方便，回收也环保。工业上能否推广？我看快了，至少医疗器械已经开始试用。 问：用胶老是出现气泡，怎么解决？ 答：气泡来源很多：胶体本身包裹空气、搅拌带进去、或者被粘表面有湿气。解决要分步：选用真空脱泡包装的胶、点胶速度降下来、必要时给胶液加热降低粘度，还有最容易被忽视的——车间湿度！梅雨季节不加除湿，气泡满天飞。👍 还有个小技巧：涂胶后别急着合拢，晾置几十秒让气泡自己排出来，效果立竿见影。

粘接的明天，我赌它无处不在

我的观点可能激进：未来十年，机械连接和焊接将退居二线，粘接会成为组装的第一方式。为什么？因为结构设计越来越复杂，材料越来越杂，而粘接的通用性和设计自由度是最高的。再加上计算粘接力学、疲劳寿命预测的发展，我们敢用胶来承载载荷了。 当然，粘接也有自己的性格，你得顺着它。比如不同材质因热膨胀系数差异引起的内应力，光靠选胶是扛不住的，得从设计端用有限元分析优化胶层形状和厚度。最近我们在为一个风电叶片做根端粘接，用锥形胶层过渡，把应力峰值降了40%。这种跨界知识的碰撞，才是工程最有魅力的地方。 看完这些，你还觉得粘接只是涂胶这么简单吗？反正我是越干越敬畏。有时候看着粘接界面那几十微米的区域，感觉像在微观世界里搞建筑——一丝一毫都马虎不得。 得，今天就聊到这儿，手边的胶样还等着我去测剥离强度呢。下次有空再说说紫外线固化胶的那些坑，绝对精彩。
