前几天，一个做新能源散热器的老板在电话里急得跳脚——他们的真空钎焊产品又爆出大面积泄漏。我让他拍个断面照片过来，好家伙，钎料根本没流进去！一问工艺参数，加热速度居然设到15℃/min。我真想隔着屏幕敲他脑袋：这种快烧快冷，钎料连毛细作用都来不及发生，焊个鬼啊！

真空钎焊炉内铝合金部件加热场景

说实话，钎焊这个行当，看着门槛不高，实则处处是坑。尤其铝合金，氧化膜那叫一个顽固，润湿性差到令人发指。但一旦玩转了，它带来的好处又让你爱不释手——变形小、精度高、适合批量。所以今天不谈虚的，直接甩干货。

真空钎焊到底好在哪？

很多人分不清钎焊和熔焊。简单讲：熔焊是把母材也熔了，钎焊只熔钎料，母材不动。这就决定了钎焊的热影响区极小，零件几乎不变形。而真空环境更是把氧化问题降到最低，因为压根没氧气。

我见过一个做精密仪器的厂家，改用真空钎焊后，废品率从20%直降到2%以下。老板说省下的钱够买好几台设备。不过——注意这个“不过”——真空炉不便宜，维护也麻烦。你要是月产量就几百件，真没必要上。外协加工它不香吗？

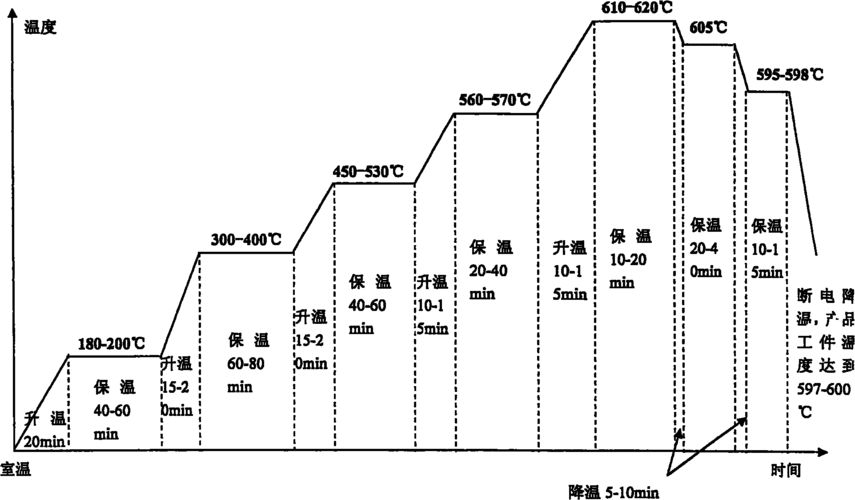

铝合金真空钎焊温度与真空度工艺曲线图

但如果你是做车载IGBT散热板、航天波导件那种，还就得真空。为啥？一致性。气体保护焊总有些角落吹不到，真空是360度无死角。尤其配合高纯氮气快冷，能控制析出相，提升接头韧性。这几年特别火的连续式真空钎焊炉，更把效率拉上去了。

工艺调校的魔鬼细节

这里才是真正让老师傅和新手拉开差距的地方。我总结几个核心点：

• 💡 清洁度：铝件上有油污？那就等着气孔密密麻麻吧。必须用碱性清洗剂加超声波，洗完还得漂洗烘干。我甚至见过有车间用白布擦，不掉毛的那种，擦到白布不变色为止。极端，但有用！
• 钎料形态：膏状钎料好用，但厚度控制不好就完蛋。推荐用预制带，厚度均匀，还能预置在焊缝。省心。
• ❗ 加热速率：这就是开头说的那个坑。铝合金钎焊，高温段（500℃以上）升温必须慢，我通常设8-10℃/min，别超过12。让钎料有足够时间熔化、铺展、填充。急什么？赶着去投胎？
• 夹具设计：很多人忽略。热膨胀系数不同，夹具要是死顶硬夹，冷却后零件就歪了。得用弹性补偿结构，或者和零件同材质的夹具。不然等着校形吧。

有一次我调整一个老工艺，只是把镁含量提高了0.2%——对，就是钎料里那点镁——润湿性立刻改善，泄漏率降了七成。有时候傻傻试错真不如懂点冶金学。

常见问题快问快答

问：为什么我的铝钎焊接头强度总也上不去？

答：先检查断口。如果断在钎缝界面，呈光亮的镜面状，那八成是未焊透，钎料没润湿母材。根源很可能是清洗不净或钎料与母材冶金反应不足。试试提高钎焊温度5-10℃，或者延长保温时间。如果断在钎缝中间，呈灰色纤维状，那可能钎料强度本身不足，换一种含Si量更高的钎料。另外，焊接间隙太宽也会导致强度下降——最佳间隙通常0.1-0.15mm，太宽了毛细作用失效，全凭钎料填，不行。

问：真空钎焊炉内，怎么判断氧化没氧化？

答：出炉后看颜色。银白光亮——完美；浅黄——轻微氧化，可能泄漏或真空度不够；深蓝甚至黑——严重氧化，几乎报废。但注意，有些铝合金本身就是深色，别搞混了。更靠谱的：用露点仪监测保护气氛（哪怕真空，也有残余气体），露点应低于-60℃。定期做氦质谱检漏，别等产品成批出问题才追悔莫及。

最后唠几句

钎焊这活儿，说穿了一句话：让钎料在恰当的时间、恰当的温度，流到恰当的地方。但背后是化学、热力学、流体力学的综合博弈。别把设备当万能，多琢磨工艺逻辑。还有，别省那点培训费，找个有经验的师傅带，三个月强过自己瞎摸索三年。

对了，最近看到有些厂在试超声波辅助钎焊，据说能打破氧化膜，润湿效果好得吓人。我还没亲手试过，但趋势值得关注。毕竟这行唯一不变的，就是技术一直在变。
