说实话，我第一次在车间见到那台超声波焊接机的时候，觉得它就是个高级缝纫机。长臂的焊头、底座、发振器……“振动两下就能把东西焊住？开什么玩笑！”但后来我亲手拆了一个焊完的线束，那结合力——我直接闭嘴了。对，今天就来聊这个，但我不想照本宣科念百度百科。我想从那些老师傅都未必说清的细节说起。

每秒20000次“闪电摩擦”，到底发生了什么？

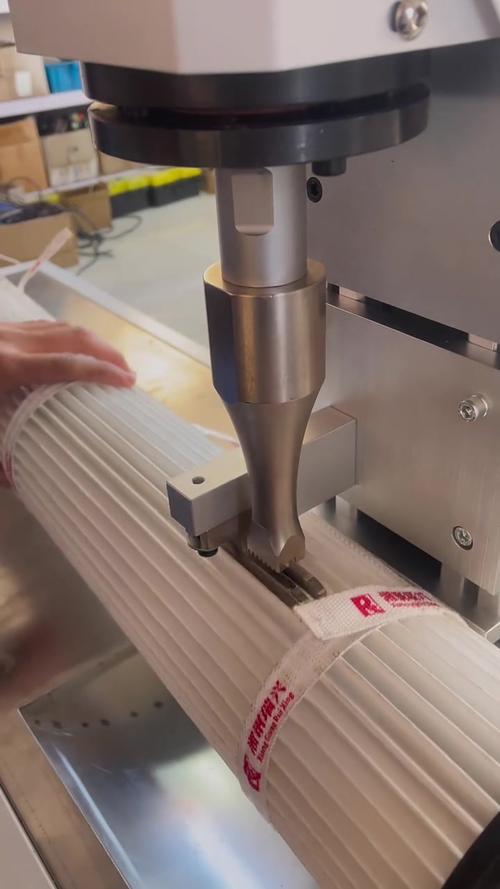

你肉眼根本看不清。焊头以15kHz到40kHz的频率（甚至更高）做纵向振动，振幅也就几十微米——还不如你一根头发丝粗。但就是这个微米级的摩擦，在接触面瞬间产生高热，热到塑料直接熔化、金属原子相互扩散。然后呢？压力一保，零点几秒冷却凝固。完活。 不过等等！很多人张口闭口就是“超声波焊接是冷连接，不产生热”。这绝对是行业最大谣言之一——谁说不产生热？不产生热怎么熔化塑料？它只是不需要外部热源，是摩擦自发热。我当年就被这说法坑过，跟客户解释半天，差点丢单。 超声波焊接摩擦发热示意图 问：那超声波焊接到底能不能焊金属？不是说只能焊塑料吗？ 答：能，而且早就能了。只不过金属焊接的机理不一样——金属不熔化，靠的是高频摩擦去除氧化膜、让纯净金属原子在压力下紧密接触，形成固态键合。所以焊点没有铸造组织，导电性超好。现在锂电池的铜箔铝箔极耳焊接、汽车线束端子压接，基本都是超声波金属焊接的天下。塑料焊接反而更“民用”，比如医疗耗材、家电外壳。

没有超声波焊接，你的电动车可能跑不出车库

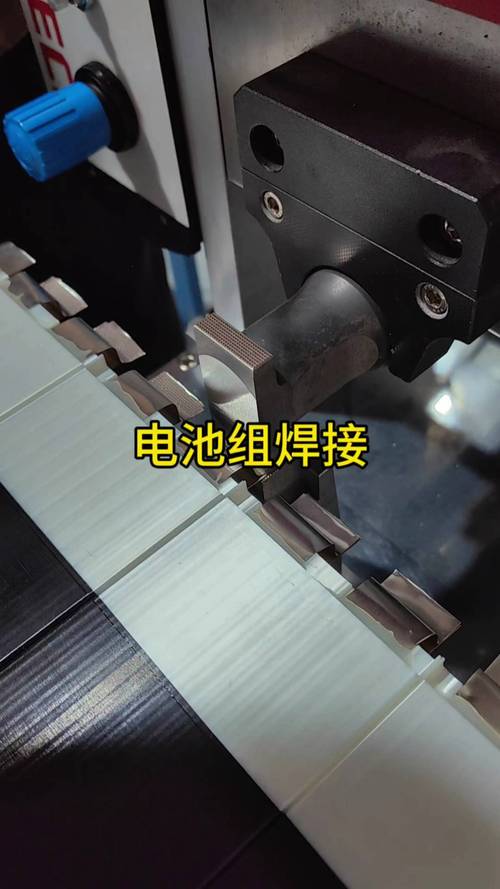

真的，不开玩笑。一辆Model Y的动力电池里面，成千上万个电芯的极耳，怎么连起来？激光焊？太贵。电阻焊？焊接铜不靠谱。超声波焊接能多层铜箔、铝箔一次性叠焊，焊点均匀、内阻低，而且它还能隔着绝缘层焊接——对，你没看错。用特殊焊头，直接穿透绝缘皮焊在铜片上。这项技术在IGBT模块、高压线束上已经普及了。 但！踩坑的人也多。常见问题：焊头断裂、粘料、虚焊。原因千奇百怪。老板们总觉得“调调参数就好”，结果调来调去，产线良率还是80%。其实很多是工装设计和材料匹配的问题，不是机器不行。我见过最离谱的，一个客户自己画了个焊头，找街边作坊加工，结果用三天就裂了。钛合金焊头，热处理有讲究，一个纵波谐振，频率稍微偏一点，振幅就出不来，还发热严重。 锂电池极耳超声波焊接实例 问：那该怎么选焊头？频率越高越好？振幅越大越好？ 答：大错特错。频率越高、能焊接的材料越薄、精密。比如70kHz用于微电子封装，20kHz用于大型塑料件。振幅跟功率相关，但振幅太大容易把零件打裂，太小又焊不牢。焊头设计是核心，必须匹配谐振频率，还要考虑增益曲线。建议：老老实实找原厂算一下有限元分析，别自己瞎搞。

2025年了，超声波焊接还能怎么玩？

2025年了，超声波焊接还能怎么玩？ 现在最火的方向就两个：一个是新能源，一个是医疗器械。新能源这边，大功率超声波焊接机开始卷了：以前焊100mm²铜线要分好几步，现在一次性搞定，还带在线质量监控。有些机子能实时显示焊接过程的功率曲线、振幅曲线，AI自动判断是否合格——对，AI来了。说实话，挺减轻质检压力的。 医疗器械更绝：微流控芯片、留置针、血液过滤器……要求无尘、无胶水、无污染。超声波焊接正好，而且能集成到自动化产线，一秒一个。我去年参观一家苏州的医疗公司，他们用两台超声波焊接站，替代了之前8个工人点胶水——成本算下来，六个月回本。 不过吐槽一句：现在超声波焊接机供应商太多了，价格战打得厉害，有些忽悠说“万能焊”，什么材料都说能焊。你信就输了。PP和PA焊接参数能一样吗？PP是半结晶材料，熔点清晰；PA吸湿性强，焊接前不烘干全是气泡。所以，别轻信“一键搞定”，对材料特性心里有数才行。

几个翻车实录，帮你省钱

几个翻车实录，帮你省钱 案例一：某电池厂，焊接铝转镍极耳，刚开始挺好的，三个月后大批量脱落。查了半个月，最后发现是镍片存放太久，表面氧化了，焊接前没清洗。超声波金属焊接特别吃表面洁净度。 案例二：医疗注射器焊接，客户自己调高振幅，想快一点，结果针座直接震裂，模具差点报废。振幅不是越大越好，过载还会损坏换能器。 案例三：做汽车门板的，用超声波焊接隔音棉和塑料骨架，焊头总是粘棉丝。后来发现焊头表面涂层磨损了，换一个带特氟龙涂层的焊头，光洁度上来了，再没粘过。小事情，大影响。 说到底，超声波焊接这东西，入门简单，玩精了难。设备选型、工装设计、材料评估，缺一不可。别听销售吹得天花乱坠，最好自己试焊几件，切片看熔接面。还有，定期维护换能器、焊头，衰减了要及时换。省那点钱，废品率一上去，亏更多。
