去年冬天，我们车间新上一台激光焊接机，德国货，说明书厚得像砖头。第一天试机，噗——熔池炸得像放鞭炮，飞溅粘了一脸。德国工程师远程视频，叽里呱啦说半天，焦点离焦量差了0.3mm。0.3mm！肉眼谁能看出来？真想把游标卡尺摔他脸上。

那之后我就悟了：激光焊接这玩意儿，娇气。但娇气得有道理——能量密度比太阳表面还高，瞬间把金属汽化，形成匙孔，然后液态金属围着匙孔流动、凝固。速度快到每秒几十毫米，热输入小得离谱，变形量用千分尺都难测出来。传统氩弧焊、气保焊没法比。不过话说回来，真不是买台机器就能搞定。

激光器选型就是第一个坑。光纤激光、碟片激光、半导体激光…听着都头大。我们冲压车间焊汽车B柱，1.5mm高强钢，光纤激光最适合——光电转换效率高，光束质量好，切割焊接都能干。但你要是焊铜铝，嘿嘿，反射率能把你光路烧了。必须用带回反保护的，或者直接上绿光激光器。对，绿光，铜的吸收率一下飙到40%，比红外高好几倍。这事我们吃过亏，一套准直镜片换下来两万块，肉疼。

光纤激光焊接机内部光路结构图

关键参数：离焦量比功率更折磨人

都说功率决定熔深，速度决定生产效率——不全对。其实焦点位置才是灵魂。正离焦、负离焦，差0.2mm，熔池形态就变。我们焊拼接板，要求焊缝背面完全熔透但正面不能塌陷，试了整整一天。最后发现用负离焦——焦点在工件表面下方0.5mm——熔深最大，且正面纹路细腻，像鱼鳞一样漂亮。可有些场合又必须正离焦，比如薄板拼焊，为的是让熔池更稳定，减少飞溅。经验主义害死人，但没经验更完蛋。

保护气体也来添乱。氩气、氮气、氦气，甚至混合气，选不对就氧化、气孔。我们习惯用氩气，便宜。但焊不锈钢时氮气反而能提高强度，因为生成氮化铬析出物。别问我怎么知道的，金相实验室那台显微镜都快被我看出老茧了。流量也有讲究，15L/min？遇到高速焊接得调至25L/min，否则等离子体屏蔽效应一来，激光能量到不了工件，全耗散在云团里。真像打游戏时突然掉帧。

问：激光焊接参数怎么快速确定？有窍门吗？
答：除非你买的是带智能工艺库的顶级设备（比如通快、IPG那种），否则老老实实做正交试验。先固定离焦量，功率和速度组合拉矩阵。看焊缝截面，测熔深熔宽，再上拉力机。我们一般用‘高功率+高速’保效率，但热裂纹倾向大的材料得反着来——低功率慢速，让熔池慢慢凝固。有个笨办法：听声音。稳定焊接时是“嘶嘶”的连续声，一旦出现“啪啪”爆鸣，八成是离焦量偏了或保护气不足。耳朵比眼睛快。

激光焊接参数正交试验结果分析图

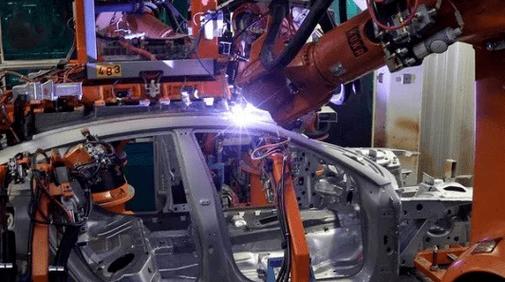

汽车白车身：激光钎焊那点事儿

汽车白车身：激光钎焊那点事儿 近几年汽车厂爱用激光钎焊焊车顶与侧围，美观免涂装，缝隙均匀得像用尺子量过。但钎焊对间隙要求极苛刻——0.2mm以内！冲压件一致性差一点，焊缝里就填不平或者溢出。我们给某新能源品牌供电池托盘，底板与框架之间用激光填丝焊，铝硅焊丝，送丝速度必须与焊接速度精确匹配。有次送丝机抖了一下，焊缝立刻出现断续的‘驼峰’，整条线停产四十分钟。主管脸都绿了。

我见过最绝的案例：用双光束激光焊接焊压铸铝合金。一束预热，一束焊接，裂纹率从30%降到2%以下。原理简单——降低温度梯度，减缓冷却速度。但设备成本翻倍，中小企业根本玩不起。所以现实是：大部分厂子还是单光束硬刚，然后靠打磨补焊修修补补。唉，一分钱一分货。

问：激光焊接的飞溅怎么解决？能彻底消除吗？
答：飞溅是匙孔不稳定造成的，可以说先天无法根除，但能大幅抑制。第一，用环形光斑，中心功率高、外环功率低，像给熔池加个“软盖”，飞溅减少70%以上。第二，调脉冲波形，让功率缓升缓降，避免熔池剧烈波动。第三，表面清洁！油污、锈迹遇激光直接爆沸。我们曾因为板料防锈油没擦干净，飞溅堵了喷嘴，导致保护气偏吹，整批件气孔超标。教训：别懒。

为什么我总说激光焊接是系统工程

夹具精度、来料状态、冷却方式、甚至环境温湿度…什么都要管。一次夏天潮热，焊接房没开除湿，焊缝里氢元素超标，延迟裂纹在底盘件上潜伏了两周才出现，差点召回。从那以后，温湿度计成了标配。还有在线过程监控——背反射光信号、熔池视觉、OCT熔深测量，能预警80%的缺陷。但传感器装一大堆，调试三个月都稳定不了，工厂老师傅直接骂娘：“还不如我肉眼盯呢！”可人是会疲劳的，凌晨三点的废品率你当开玩笑？

说实话，激光焊接正往智能化走。《中国制造2025》都提了多少年，但落地到车间，还是参数靠试、缺陷靠看。理想很丰满——自适应调节、数字孪生、AI缺陷识别。现实骨感——数据标注要人工做，模型换个批次就得重新训练。我们跟高校合作过，一套系统研发两年，最后扔在角落吃灰。不是技术不行，是生产节拍不等人啊。

不过话说回来，每次看到那些完美无瑕的焊缝在阳光下反光，心里还是有点小骄傲。激光焊接这行，就是在微米尺度上跟物理规律较劲，赢了，就特有成就感。败了…继续调参数呗，还能咋的。

激光焊接在线熔池监控系统界面
