干了二十年表面处理，最怕听到的一句话：“磷化？那还不简单，酸洗一下扔池子里泡泡就行。”

说这话的人，根本没见过真正的磷化线。

特别是那种老式的锌钙系磷化，槽液颜色跟隔夜浓茶似的，温度稍微波动两度，出来的膜就能让你哭——发黄、挂灰、甚至完全不上膜。老师傅的手，一摸槽子边缘就知道该补多少促进剂。可现在……这种手艺快成绝响了。

磷化到底是个啥？——三言两语讲透化学转化膜

别被“化学转化膜”这种词吓着。说白了，就是用化学反应在金属表面长一层保护皮。这层皮，疏松多孔，贼能吸油吸漆。所以磷化最大的本事不是防锈，而是给涂层当“胶水”。现在汽车外壳、家电箱体，喷漆前几乎都要过一遍磷化。

但磷化有个臭毛病——怕酸。你要是拿刚磷化完的工件淋点稀盐酸，立马冒泡给你看。所以磷化后的零件，必须尽快浸防锈油或者喷漆。否则，在潮湿车间放一宿，第二天黄锈就冒头了。对，就是这么快。

锌系磷化处理生产线浸槽现场

其实磷化分好几种：锌系、铁系、锰系、锌钙系……学名一堆。但车间里没人喊全名。锌系最常见，颜色从浅灰到暗灰；铁系便宜，彩虹色，防锈差点意思；锰系最黑，耐磨性一流，用在齿轮、活塞环上。还有锌镍锰三元系？那是给苛刻环境准备的，成本高得肉疼。💸

电泳与达克罗的围剿？但磷化没死透

电泳与达克罗的围剿？但磷化没死透

这两年环保查得紧，磷化废水含磷、含重金属，处理起来巨麻烦。于是好多人转向了硅烷处理、陶化剂——无磷，常温就能用，槽液寿命还长。说实话，我们厂去年差点把老磷化线拆了。

可是换了一年，发现不对劲。有些重防腐需求，比如卡车底盘件，盐雾试验要求1000小时以上。硅烷处理根本扛不住，必须回来找磷化。还有那些形状复杂、带内腔的冲压件，电泳漆都钻不进去的地方，只能靠磷化膜的毛细作用把防锈油吸进去。达克罗？贵得离谱，而且涂层太软，一碰就掉渣。

所以你看，一条走了几十年的老路，想完全绕开，没那么容易。

锌锰镍，磷化的七十二变

这几年磷化其实也在偷偷进化。比如我们试过一种钙改性锌系磷化，膜重控制在1.5g/m²以下，细密得像绸缎，跟阴极电泳配合起来，附着力能拉到0级。还有低温磷化，35℃就能成膜，加温成本砍掉一半。✅

但最让我惊喜的是锰系磷化的回归。去年接了个高铁制动器项目，指定要用锰系耐磨磷化。那玩意儿，膜层里嵌着磷酸锰铁硬质相，跑合初期磨损量比镀硬铬还低。就是操作窗口窄得令人发指，游离酸度稍微高0.5点，膜就发脆开裂。调槽子的师傅骂骂咧咧，但成品出来，真香。

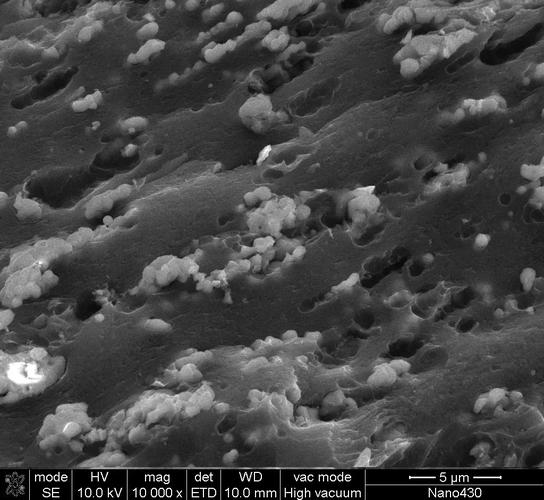

锰系磷化膜微观SEM照片耐磨

问：磷化处理后的工件必须马上涂装吗？
答：必须的，越快越好。磷化膜是活性膜，孔隙率高达1%～3%，放在空气中会吸潮，导致基体腐蚀。一般工艺规定，磷化后8小时内必须完成涂装或浸油。如果车间湿度超过70%，这个时间还得缩短。我有过一次惨痛教训：盛夏暴雨天，磷化下线的一批锁具没及时浸油，第二天全部发花，整批次返工，老板脸都绿了。

问：磷化废水处理是不是很头疼？
答：何止头疼，简直要命。传统磷化废水含磷酸盐、锌镍锰离子、亚硝酸盐（促进剂），COD还高。你得先破乳除油，再调pH化学沉淀，然后生化处理。为了达标，我们用了两级混凝+斜管沉淀+砂滤+活性炭，光加药成本就占运行费四成。后来改成无镍无亚硝酸盐的环保配方，废水处理压力才降下来。但膜层性能得重新验证，又是一轮折腾。💡

说实话，磷化这个行业，又老又倔，浑身毛病，可就是死不掉。每次觉得它要被淘汰了，总有些特殊场景又把它捞回来。也许这就是工业的魅力——没有完美的工艺，只有合适的妥协。下次再有人跟我说磷化简单，我指定拉他到前处理线闻闻那酸雾，看他还能不能笑出来。
