圈子里有个笑话：热处理变形是门玄学。你明明按工艺卡操作，淬完火一量，零件扭成了麻花。软件模拟得再好，出炉照样翻车。上个月，隔壁厂一个齿轮轴，淬火后跳动超了0.15mm，直接报废。客户跳脚，老板骂娘。结果你猜怎么着？退休老张头过来看了一圈，让工人把工件斜着放进油槽，问题没了。真的，没了。

齿轮轴淬火变形裂纹

我跟老张头喝酒，他喷着酒气说：“热处理这玩意儿，七分靠经验，三分靠理论。” 说完还补一刀：“仿真软件那都是给不懂的人看的。”这话得罪人，但细想，有道理。你看，热处理变形归根结底是热应力和组织应力打架。书上写的是理想状态，实际呢？炉温不均匀、淬火油老化、工件入油姿势……变量一多，软件就抓瞎。

被忽略的致命细节：入油姿势

入油姿势？对，就是你怎么把工件扔进油里的。垂直？倾斜？水平？还是螺旋下降？这细微差别能差出十几丝的变形量。老张头说，他们那会儿没仿真，全靠试。一个齿轮轴，竖着淬火容易弯，就斜着，让热油包裹更均匀。或者干脆做个带导流套的吊具，控制冷却方向。这些土办法，本质是在调控应力释放的路径——而软件很难模拟这么细。

说到应力，很多人只盯着淬火，忘了预备热处理。真的，正火不充分、退火烧不透，后面一切白搭。我们吃过这个亏。一次给军工做主轴，硬度、金相都合格，就是放置久了椭圆度变大，最后发现是锻造后正火没做好，残余应力潜伏到精加工才释放。多可笑，查批次记录，那炉正火竟然少保了温。

大型锻件正火处理过程

深冷处理：神话与陷阱

深冷处理：神话与陷阱

这几年行业内吹深冷处理，一173度的液氮浸泡，说是能把残余奥氏体转成马氏体，稳定尺寸。对吧？我用过，效果是有一点，但没那么神。而且处理不当反而裂。有一回，我让操作工把线切割件放深冷，他直接夹着从箱式炉里拿出来就进了液氮——结果零件炸了，差点伤人。教训：深冷前必须去应力回火，且入液温度要控制。现在不少小厂，买个液氮罐就开干，纯粹瞎搞。

问：深冷处理真能减小变形吗？

答：能，但不全因为残奥转变。深冷里奥氏体变马氏体大约占20%效果，其实更多是让整个零件温度均匀下降，消除一部分热应力。所以如果你指望去深冷解决淬火畸变，趁早醒醒。合理工艺：淬火后先回火，再深冷，最后再回一次。别省步骤。

软件仿真为什么总翻车？

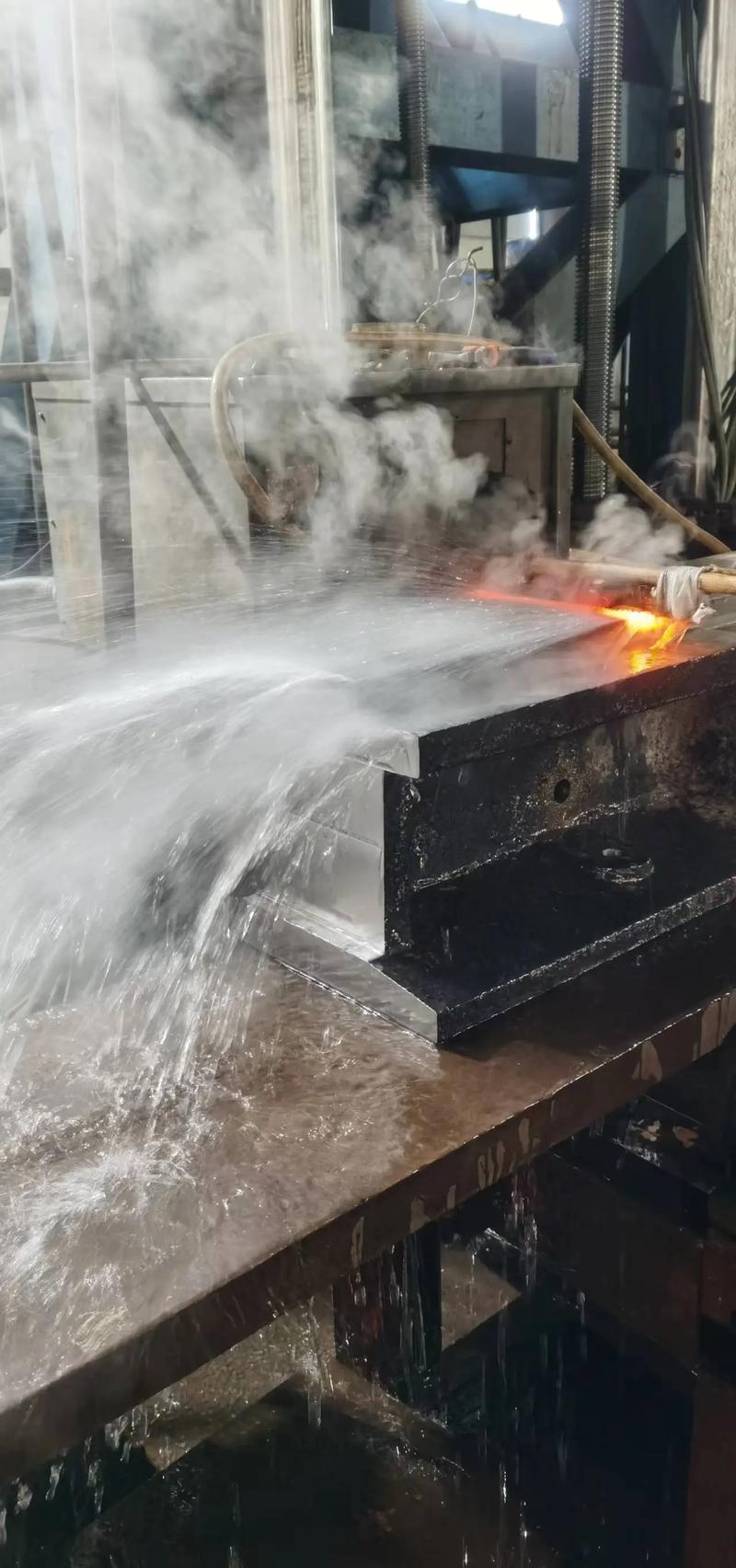

我并非反对仿真。用好了确实能少走弯路。可问题在于，边界条件输入不准，算出来的结果就是垃圾。 最常见的错误：介质冷却特性曲线用的还是新油数据，实际你那淬火油都用了三年，粘度变高，冷速降得厉害；或者炉子测温热电偶几年没校对，实际温差十几度。我们曾用某知名软件模拟一个异形模具的淬火变形，结果和实际差了0.2mm。后来发现，软件默认工件表面换热系数是均匀的，但那个模具有一排深孔，孔内冷却明显滞后，导致收缩不均。

异形模具淬火变形仿真与实物对比

问：怎么提高仿真准确度？

答：条件输入必须反哺。最笨也最有效的办法：先小批量试，测实际温度曲线和变形数据，再回套到软件里修正模型。 这个过程有点痛苦，但一旦模型调准，同类型产品就省事了。别信那种“一键生成”的宣传，热处理仿真不可能一键，除非你不在意结果。

搞热处理，心态不能崩

搞热处理，心态不能崩

我见过太多年轻工程师被变形搞到怀疑人生。其实变形不可怕，可怕的是没有系统性对策。我的做法：首先，明确客户真正的杀手锏尺寸——不是所有公差都要命，有些地方留余量磨削就能解决；其次，建立变形数据库，每批零件测量关键尺寸，记录淬火前后数据，积累几个月就能看出趋势；第三，备好返修手段，比如压力回火、热矫直，甚至局部感应加热矫形。别等废了再喊天。

最后说个让人恼火的事：有些设计人员根本不懂热处理，只管把零件图画出来，标注个“整体淬硬”就完事，不考虑尖角、截面突变导致的应力集中。你得追着他改结构，他还嫌你烦。所以干这行，得有点跨界撕逼的能力。哎，心累。

总之，热处理变形是材料、工艺、操作、设计多因素耦合的难题。别迷信任何单一解决方案，包括我讲的土办法。你得自己踩坑，自己总结。毕竟，每一个合格的热处理工程师，都是废品喂出来的。
