干了二十年铸造，最怕人问：“这活儿简单吧？”简单？！你试试把1600度的铁水灌进砂型，稍有不慎就炸了。今天不聊理论，聊点儿车间里的事儿——那些年我踩过的坑，还有最近行业里冒出来的新鲜玩意儿。

说实话，铸造这玩意儿，门槛低得吓人，天花板又高得让人绝望。我见过太多人，买台二手混砂机就想发家致富，结果呢？废品率30%起步，干一炉亏一炉。为什么？因为他们只看到了“灌进去就行”，压根没搞懂——铸件结构设计、浇注系统、型砂透气性……哪一样不是学问？

铸造车间工人浇注铁水场景

消失模？别神化

前些年消失模铸造（EPC）火得不行。业务员把牛吹上天：“精度高，无污染，工人都不用戴手套！”呵。我们厂当年跟风上了一条线，结果呢？第一个月，10个缸体有4个塌箱。那场面，白模气化产生的碳渣全陷在铁水里，搞出来的件跟月球表面似的❗后来才明白，涂料层透气性没控制好，烘干温度也偏低。这工艺确实好，但前提是你得把每个环节都吃透。
问：消失模到底省不省钱？
答：这个嘛……看你怎么算。模具费是省了，但如果你批量不到500件，分摊到每个铸件上的白模和涂料成本反而更高。而且，对操作工的要求一点都不低——刷涂料、振实砂子，手上没点儿轻重，塌箱率分分钟教你做人。我们后来专门成立了一个攻关小组，三个月，天天灰头土脸，总算稳定在2%以下。现在回头想，那段时间掉的头发比铸件还多。

3D打印是救星吗？

这两年，3D打印砂型突然就成了铸造圈的“网红”。确实快。以前做一套复杂砂芯，从模具开发到组芯，少说两周。现在呢？下午发图纸，第二天早上砂型就打印好了。我们去年接了一款航空叶片订单，内腔是变曲率薄壁结构，传统方法根本没法下芯，最后硬是靠打印的砂型搞定的。那叶片，直径不到200mm，壁厚最薄处才2mm，看到成品那一刻，车间所有人都围过来——漂亮！✅ 但，问题也不少。打印耗材贵得离谱，呋喃树脂砂一吨八九千，打印出来强度还不如普通潮模砂。还有后处理：清砂特别费劲，超声波清洗、高压水枪轮番上，成本又翻了一倍。更头疼的是，铸件表面总有那种粉末粘结的纹路，粗糙度比传统砂型差一个量级。
问：小批量复杂件，3D打印和消失模哪个更划算？
答：一句话——看结构。如果是薄壁框架类，而且内部有空腔，别犹豫，选3D打印。但如果只是一般复杂度的壳体，消失模可能更经济。举个实例：我们做过一个液压阀块，流道密密麻麻，交叉孔有10多个。消失模做出来的白模组合后，烘干时稍微变形就全废。后来直接打印整体砂芯，虽然单件成本高了30%，但成品率从60%飙升到96%，算总账还赚了。所以啊，别听厂家忽悠，自己拿数据说话。

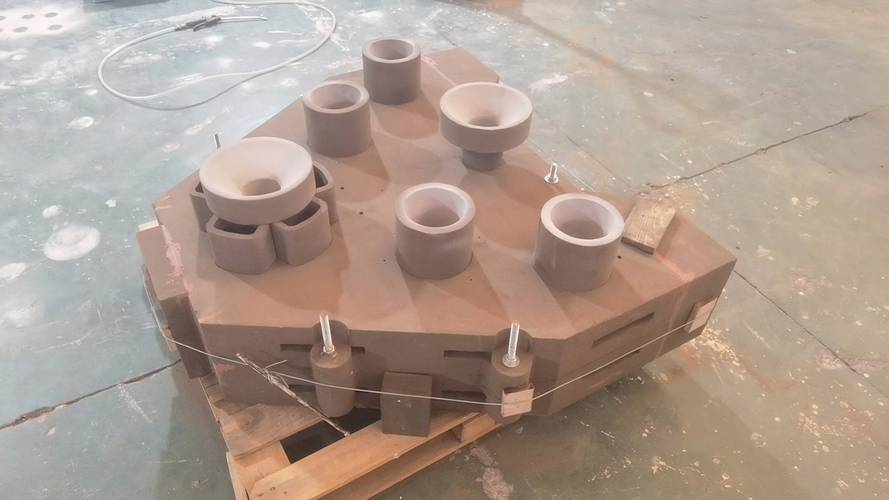

3D打印砂型铸造模具展示

老师傅的直觉，AI学不会

前阵子，公司请了个AI团队，说要搞“智能铸造”，用机器学习预测缩松。技术员天天背电脑在炉前蹲着，拿热成像仪扫，采集了上万组数据。结果呢？模型准确率卡在82%上不去了。为啥？因为AI看不懂“铁水颜色”。 对，就是老翻砂匠那一眼。我师父，干了四十年，浇注时站在两米外，看一眼冒口铁水翻花的样子，就知道该不该补浇。那种微妙的橘红色里带着流动的丝状条纹——他说那是“欠火了”，得赶紧提温，不然缩松跑不了。后来复盘AI犯过的错，80%都是因为浇注温度控制的那几分钟窗口没抓住。数据有滞后，而人眼是实时的。这事儿让我挺感慨，有些东西，真不是几个传感器能替代的。💡 当然，我不是排斥新技术。模拟软件这些年确实帮了大忙，以前试模要反复修五六次，现在用Magma或ProCAST跑一遍，浇不足的位置八九不离十。但软件永远给的是“理想状态”，而车间里的变数——湿度、材料批次、甚至夜班工人的状态——都得靠人肉补偿。所以啊，前沿归前沿，基本的工匠手艺，还得往下传。
问：小铸造厂怎么活下去？
答：差异化！别去跟大厂拼产能，死路一条。我认识一家浙江的作坊，专做铜合金艺术品，啥鎏金佛像、仿古鼎，每件都是孤品。用啥？石膏型铸造，我们觉得不起眼的工艺，人家做出花来，利润高得让人眼红。再比如山东有家厂，专攻高锰钢衬板，把热处理玩透了，硬度比同行高10%，寿命长一半，客户排队等货。找到你的窄门，扎深，自然就能活。
铸造这行，说到底，是跟火、跟砂、跟金属较劲。它不酷炫，甚至有些笨拙，但看着通红的铁水变成一件精密的零件，那种踏实感，是别的行业给不了的。哪怕现在满世界谈智能制造，我仍然觉得，干铸造的人，得先把手弄脏。脚踩在型砂上的感觉，机器永远不懂。
