下午三点，锻造车间热浪灼人。天车吊着通红的大钢锭，送到锻压机下。操作工老李比了个手势，一锤定音。等冷却一看，轴颈上一条细细的裂纹，不细看根本发现不了。得，这根主轴废了。价值十几万，还得搭上人工、能耗……老李猛灌一口浓茶，叹了口气：“这活没法干了。” 说实话，锻造这个行当，三分靠设备，七分靠手艺。但偏偏就是那些看似老生常谈的缺陷，一次又一次地戳中命门。裂纹、折叠、白点、粗晶……哪个不是让人血压飙升的玩意？

裂纹，锻件的头号杀手

裂纹这东西，最可怕不是它出现了，而是你搞不清它为啥出现。刚入行那会，师傅就跟我说：搞不懂裂纹，一辈子当不了好锻工。后来我信了。 自由锻主轴锻造热裂纹表面形貌 锻造裂纹分两种：热裂纹和冷裂纹。热裂纹，顾名思义，在高温时产生，断口有氧化色，乌漆嘛黑的，像烤焦的馒头皮。冷裂纹呢？在200℃以下出现，断口金属光泽，闪亮，淬火件尤其常见。但现实中，裂纹往往不是单一原因——加热温度没控好，始锻温度偏高，晶界弱化；或者终锻温度太低，材料塑性下降，再咔咔一压，裂了。更恶心的是，模具设计不合理，应力集中点，开裂只是时间问题。 划重点： 裂纹预防的核心是温度与变形量的匹配。很多厂用红外测温枪，但说实话，老师傅的手感更准。不过，现在数字化锻造有实时监测系统，SPC控制，热像仪全程录像，出问题能追溯——这还真是个好东西。

折叠，最坑爹的隐蔽缺陷

如果说裂纹是明刀明枪，折叠就是暗箭难防。它常常躲在锻件表面，肉眼看着一条线，但本质上，它是锻造时金属对流形成的缝隙。模锻最常见，尤其是预锻型槽设计不当时，多余金属压入，形成折纹。 模锻连杆锻件折叠缺陷解剖示意图 我记得有批汽车连杆，成品探伤合格，装车跑了2万公里断了一根。回来切片分析，金相下面那条氧化夹杂的缝，典型的折叠。追溯回去，是预锻模磨损导致圆角过大，坯料在终锻时挤出了折叠。损失几十万，赔到肉疼。 问：“到底怎么简单区分折叠和裂纹？” 答：“裂纹尖部锐利，根部窄，跟着应力方向走；折叠尾部圆钝，一般与表面成一定角度，而且两边有脱碳氧化。超声探伤的话，折叠的反射波没裂纹那么尖锐。记住，打磨后折叠会变宽，裂纹反而更明显。❗” 所以，对付折叠，模具设计与维护是关键。定期检查预锻、终锻模的CAD模型与实物磨损，宁肯提前修模，也别等批量报废。另外，加热均匀，避免局部过烧软化导致流动失稳，也是个细节。

白点，氢致裂纹的幽灵

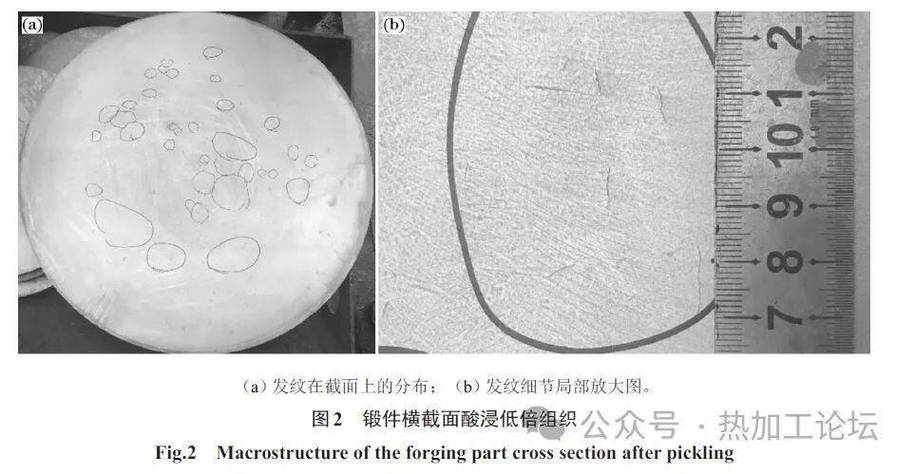

白点，更玄乎。锻件明明锻得好好的，热处理后放着，一段时间后突然内部开裂，断口呈银白色斑点。这是氢惹的祸。钢中氢含量超标，冷却过程中氢原子聚合成分子，巨大的内应力让钢材脆断。大锻件，尤其是合金钢，重灾区。 大型锻件白点缺陷断口扫描电镜图像 前年，一个风电主轴订单，锻完超声检测没问题，消氢处理没做好，客户加工时发现内部密集裂纹，整个批次报废。那阵子，整个技术部都蔫了。 问：“白点能通过后续锻造消除吗？” 答：“不能！一旦形成白点，锻件就是废的。只有冶炼和锻造过程控氢。比如真空脱气、钢包精炼降低氢含量；锻后缓冷或扩氢退火，让氢扩散出。对于重要锻件，必须做氢含量分析，别凭经验。✅” 现在不少企业引入在线氢探头，实时监控钢液氢含量，结合锻后热处理工艺仿真，确实降低了白点风险。科技狠活儿，不得不服。

粗晶与混晶，性能的隐形炸弹

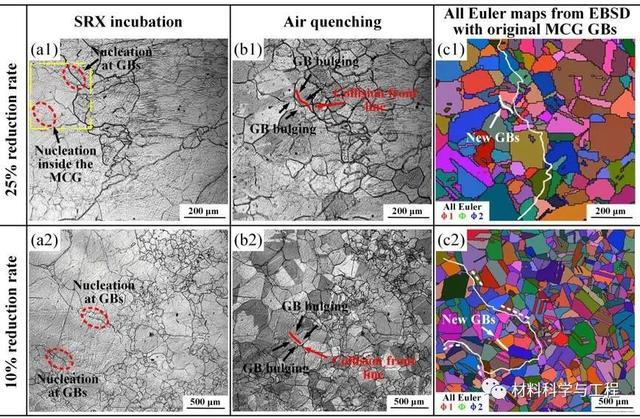

粗晶与混晶，性能的隐形炸弹 有时候，锻件探伤、尺寸都合格，但力学性能忽高忽低。问题出在晶粒。加热温度过高、变形量不足，会导致晶粒粗大，像粗沙滩里的沙粒，性能下降。混晶更讨厌，大晶粒小晶粒混在一起，疲劳寿命断崖式下跌。 解决这问题，靠啥？控制终锻温度，及最后的变形量（起码20%以上），利用动态再结晶细化晶粒。还有就是锻造工艺模拟，Deform、Simufact软件走一遍，优化模具和工序，避免局部温升死区。不过话说回来，模拟是模拟，现场调机还得靠磨合。我见过太多模拟完美，现场一塌糊涂的案例。 其实，锻造缺陷归根结底，是人机料法环的博弈。老师傅的手眼，新设备的传感器，哪个都不能缺。就说铝合金锻件吧，最近新能源车的转向节，锻件轻量化要求极高，等温锻造加精密热处理，晶粒度要求ASTM 7级以上，一个折叠就可能导致整批退货。锻造业，正在从靠力气向靠数据进化。 但缺陷永远会有，我们能做的，就是明白它、监控它、预防它。下回去车间，多看看那些废品，比任何教科书都深刻。
