说实话，一提到“容器”，外界总觉得不就是个铁罐子嘛。但真正搞工业的知道，压力容器这东西，玩的是心跳。去年我们接了个加氢反应器的单子，设计压力18MPa，温度450℃，介质还是氢+硫化氢——当时心里就咯噔一下。这要是出点岔子，可不是闹着玩的。 材料选型是第一道坎。 铬钼钢？不锈钢？还是镍基合金？不能光看成分表，你得琢磨它在高温临氢环境下的回火脆化、氢腐蚀、应力腐蚀开裂风险。⚠️ 记得有次为了省成本用了国产钢板，结果冲击韧性死活不过关，最后全报废。那个月奖金，唉不提了。

设计：标准是死的，人得是活的

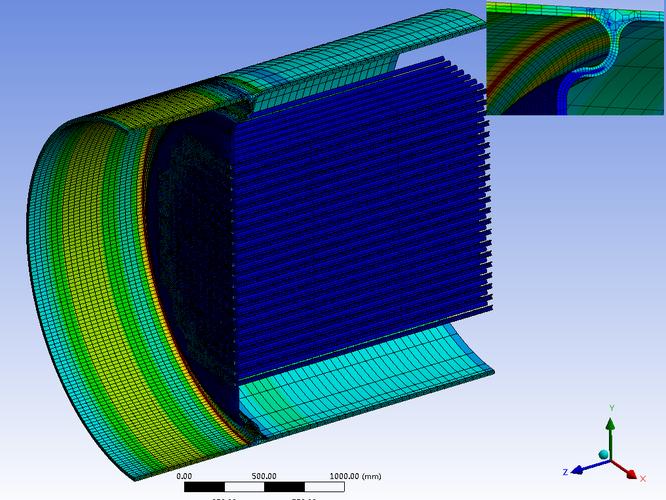

设计：标准是死的，人得是活的 ASME VIII卷、GB/T 150、还有那个烦人的TEMA换热器标准，堆在桌上能有一人高。但真干起来，你会发现标准只给你保底。比如椭圆形封头，标准公式没问题，可你要是在接管区来个大开孔，还偏得离谱，那应力集中系数能飙到天上去。这时候就得靠有限元分析（FEA）。不过千万别迷信软件——网格划分、边界条件设错了，出来的结果比手算还离谱。我习惯先用经验公式估算，再用FEA验证，两条腿走路才稳当。 压力容器有限元分析应力云图 再说疲劳容器，很多新手根本不重视。一台脉动工况的分离器，设计寿命20年，结果用了五年就裂纹了。拆开一看，焊缝趾部全是微裂纹，典型的疲劳失效。💡 后来我们在焊缝打磨和锤击处理上下了大功夫，疲劳寿命能提高好几倍。这东西书本上不会教那么细，全靠传帮带。

制造现场：与焊接和探伤的搏斗

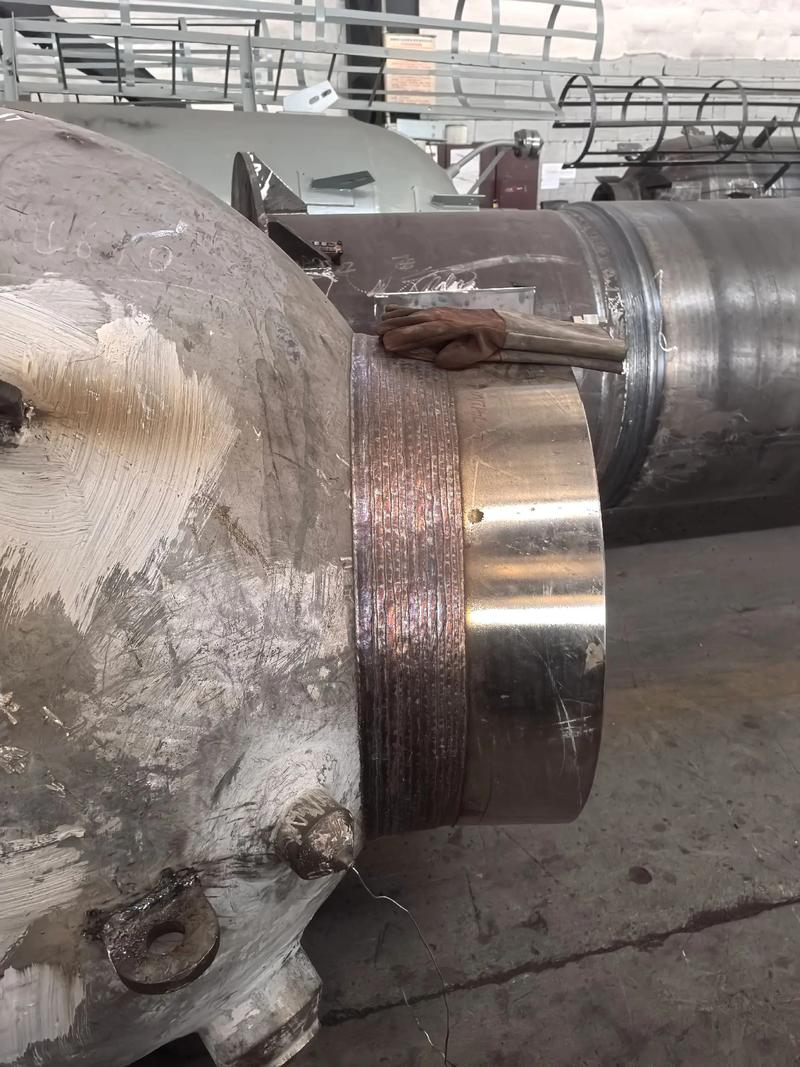

制造现场：与焊接和探伤的搏斗 焊接是压力容器的灵魂。自动焊当然好，但很多异形接管、支座还得靠手工焊。好的焊工是宝贝，可惜越来越少。上次有个漂亮的小伙子，氩弧焊打底摇把玩的贼溜——可探伤发现内壁有气孔！查了半天，原来是那几天潮湿，焊条烘干没跟上。质量管控就是这么琐碎，一个环节松了，全盘皆输。 压力容器环缝自动焊现场 无损检测（NDE）这块我最有感触。 以前觉得RT（射线）是王道，后来发现对于厚壁容器，TOFD（衍射时差法）和相控阵才是效率与精度兼顾的神器。❗但新问题来了：不少业主或监检还死认射线片，非得看到底片才放心。这观念得改。我们有次用相控阵检出个埋藏裂纹，RT愣是没发现，最后还是切下来做金相验证的。从那以后，我在规范允许范围内，能上相控阵就上。 说到检验，水压试验是常规操作。但别忘了，对于不锈钢设备，氯离子含量控制是大坑。去年夏天，兄弟单位一台304储罐，水压后没及时排干净，没过几天就点蚀了。因为他们的水用的是自来水，氯离子超标。我们后来全换成去离子水，或者干脆做气压试验（当然风险更高，需严格审批）。这些教训，都是真金白银换来的。

智能化与未来：不得不拥抱的趋势

这几年数字化制造的风终于吹到容器行业了。我们车间新上的焊接管理系统，能实时监测电流电压、行走速度，甚至能通过熔池视觉识别自动预警缺陷——这在以前想都不敢想。还有数字射线（DR）和AI辅助评片，原来需要半小时评的片子，现在五分钟，准确率还更高。但说实话，老师傅们一开始很抵触，觉得这是要砸饭碗。后来发现其实是减轻了劳动强度，慢慢也就接受了。 数字射线AI智能评片系统操作界面 数字孪生这概念现在很火，但真正落地的还不多。 我们尝试在一个反应器上布了上百个传感器，实时采集温度、应变、腐蚀速率，在电脑里建立一个活的模型。这玩意花了不少钱，但好处是预警提前量很长。有次系统提示局部壁温异常，停车检查发现是催化剂沟流导致的偏流，及时调整，避免了设备损坏。可你说这技术适合每家企业吗？目前成本还是太高，小厂根本玩不起。 人啊，有时比机器更需要维护。这么多年接触压力容器，我逐渐明白，技术和规范固然重要，但最终决定安全的，是人的责任心和敬畏心。你设计得再好，焊接时多偷一点懒，检验时少走一步，都可能在未来某个时刻酿成大祸。写这些，也是提醒自己和同行：别嫌我啰嗦，安全这东西，永远在路上。
