说实话，工业陶瓷这玩意，外行看热闹，内行看门道。普通人一提陶瓷，脑子里蹦出来的无非是碗碟茶壶，顶多想到卫浴马桶。可你知道吗？你手里的手机，街上跑的电动汽车，甚至那台救命的CT机，里面都藏着陶瓷件——不是那种一摔就碎的瓷碗，是硬到能切削镍基合金的陶瓷刀片，滑到让轴承寿命翻三倍的全陶瓷球。 陶瓷的潜力，远超想象。 上个月去苏州一家精密轴承厂，车间里噪声大得像菜市场，一排排数控磨床正啃着轴承内圈。角落里却有一套主轴静得出奇，凑近看标签：氮化硅陶瓷球轴承，转速标到120,000 RPM。我愣了几秒——钢球这转速早抱轴烧死了。老师傅叼着烟，得意一笑：“没见过吧？这玩意儿不用油冷，自润滑。”旁边还摊着一本磨损测试报告，陶瓷球跑了一万小时，圆度偏差还在亚微米级。 氮化硅陶瓷球轴承高速运转测试

脆？那是你没玩对配方

很多人对工业陶瓷的第一反应：脆。确实，传统陶瓷一掰就断。但到了微米级粉末烧结，再玩点相变增韧、纤维补强，性能就魔幻了。举两个例子： - 氧化锆陶瓷：用氧化钇部分稳定，受到冲击时四方相会转成单斜相，体积膨胀4%左右，这个膨胀正好堵住裂纹尖端，阻止裂纹扩展。结果呢？断裂韧性能到8~15 MPa·m½，逼近硬质合金。 - 碳化硅陶瓷：高温强度好得离谱，1600℃还能顶着几百兆帕的弯应力。而且导热系数比铝还猛，散热比喝凉水都快。 你问：这么神奇，能干什么？答：太多了。光伏扩散炉里的晶舟、碳化硅衬底研磨盘、导弹头罩……凡是要耐高温、耐腐蚀、高硬度的场合，都能见到陶瓷身影。 问：工业陶瓷和日用陶瓷到底有啥区别？ 答：简单说就是原料纯度、粉体粒度和烧结工艺的维度碾压。日用陶瓷允许铁钛等杂质，气孔一堆，温度1300℃烧完拉倒。工业陶瓷呢？比如氧化铝基板，Al₂O₃纯度要到99.6%以上，粉体粒径纳米级，用等静压成型、1700℃以上氢气保护烧结，晶粒控制在2微米以下。出来的件密度接近理论密度，透光性甚至能跟玻璃叫板。再比如半导体刻蚀机里的陶瓷环，纯度要求比99.99%还高，一颗杂质粒子都可能让芯片报废。这哪是烧陶瓷，简直是搞炼金术。

陶瓷刀具：切钢铁如泥的秘密

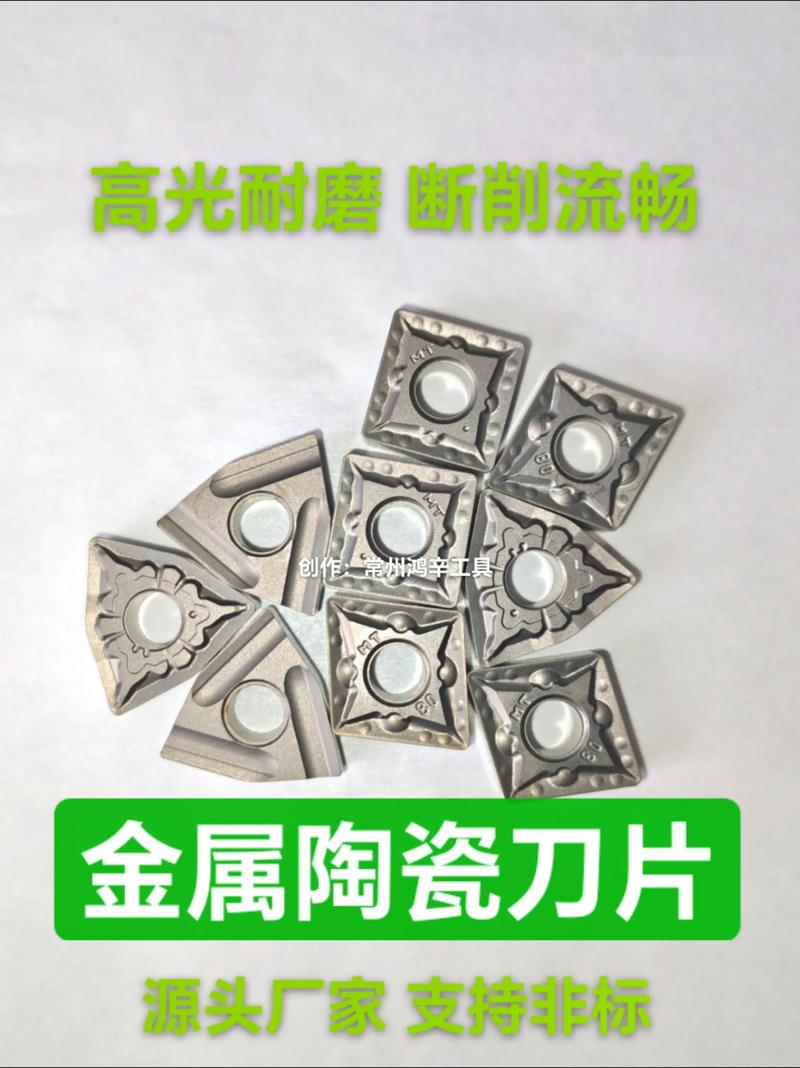

干机加工的都知道，加工淬硬钢、高温合金，硬质合金刀片也撑不住多久。这时候就得请陶瓷刀具出场。不是普通陶瓷，是氧化铝基、氮化硅基或晶须增韧陶瓷。 我亲眼见过一种氧化铝-碳化钛复合陶瓷刀片，车削HRC62的高速钢轧辊，线速度200多米/分钟，不喷冷却液，切屑红得像烟头，工件表面还亮得反光。旁边用硬质合金刀对比？三刀下去刃口就塌了。为什么？陶瓷刀的红硬性极高，在切削高温下硬度不掉，而且不易与工件材料发生扩散磨损。说白了，就是耐热、耐磨、不亲铁。 不过话说回来，陶瓷刀片也不是万能的。它怕断续切削，怕震动。如果你车床刚性不足，一上来就啃断续表面，刀尖准崩。所以用陶瓷刀，机床得够重，装夹要牢，最好再配上微米级进给。这是精细活，也是暴力美学。 陶瓷刀片切削高温合金 问：陶瓷轴承能完全替代钢轴承吗？有什么限制？ 答：目前还不行，主要限制在成本和抗冲击性。全陶瓷轴承的价格是同等钢轴承的十倍以上，而且轴向冲击下，陶瓷套圈有碎裂风险。但在特定场景几乎吊打钢轴承：比如高速电主轴、强磁环境（MRI设备）、无润滑或高温工况。风电变桨轴承也开始试点混合陶瓷轴承（钢套圈+陶瓷滚动体），绝缘隔电，避免电蚀坑。最近还有氮化硅陶瓷导轨用在精密平台上，热膨胀系数只有钢的三分之一，精度稳定性让激光干涉仪都满意。那些对温度变化敏感的超精密设备，爱死这点了。

半导体设备中的“陶瓷心脏”

不夸张，现代芯片制造离开精密陶瓷就停摆。刻蚀机、CVD设备、离子注入机，内部大量采用氧化铝、氮化铝、碳化硅陶瓷。为什么？等离子体环境的腐蚀性比王水还狠，只有陶瓷扛得住。而且陶瓷可以做到近零热膨胀，配合芯片工艺那苛刻的温度控制。 最典型是陶瓷吸盘——晶圆加工时靠静电或真空固定的那块板。这东西要求平面度微米级，内含数百个微孔，还要嵌加热电极。做坏一个，检测费可能就几十万。有家德国制造商，做的一种多孔碳化硅陶瓷真空吸盘，孔距公差±5微米，卖的价格够买辆奔驰。我一度想，这哪里是工业品，分明是艺术品。 另一个方向：陶瓷基板，特别是大功率LED和IGBT模块，用氮化铝基板替代氧化铝，导热效率直接翻几倍。新能源汽车的逆变器里，陶瓷覆铜板正默默散着几百瓦的热量，不出声，不罢工。 说来有趣，二十年前国内用的半导体级陶瓷件几乎全进口，日本公司占了半壁江山。如今苏州、深圳、淄博冒出一批小巨人，氧化铝陶瓷基板的市场份额蹭蹭涨，连某大晶圆厂都开始用。不过纯度到6N的氮化铝粉体，还是差点意思，高端还得进口。这卡脖子的事，但愿过几年能突破。 最后叹一句：陶瓷啊，真不土。它是制造业的隐形骨骼，硬得起来，耐得住寂寞。下次再有人跟你扯“陶瓷不就是泥巴烧烧”，把这篇文章甩过去。保证闭嘴。
