刚入行那会儿，师傅扔给我一张焊接结构图纸，只说了一句：'照着焊，别多问。' 结果呢？变形、开裂、探伤不合格……全撞上了。现在回头想，焊接结构不是拼积木，它是一整套系统工程。

设计端埋下的雷，焊工怎么都补不回来

大部分现场问题，根源在设计。比如一条加强筋直接怼到主焊缝上——设计人员可能觉得'多用点材料总没错'。但焊接结构最怕的就是刚度突变。应力流走到这儿，咔嚓，裂了。这种 T 字接头，尤其在高周疲劳工况下，不裂才是奇迹。

焊接结构 T 型接头应力集中有限元分析云图

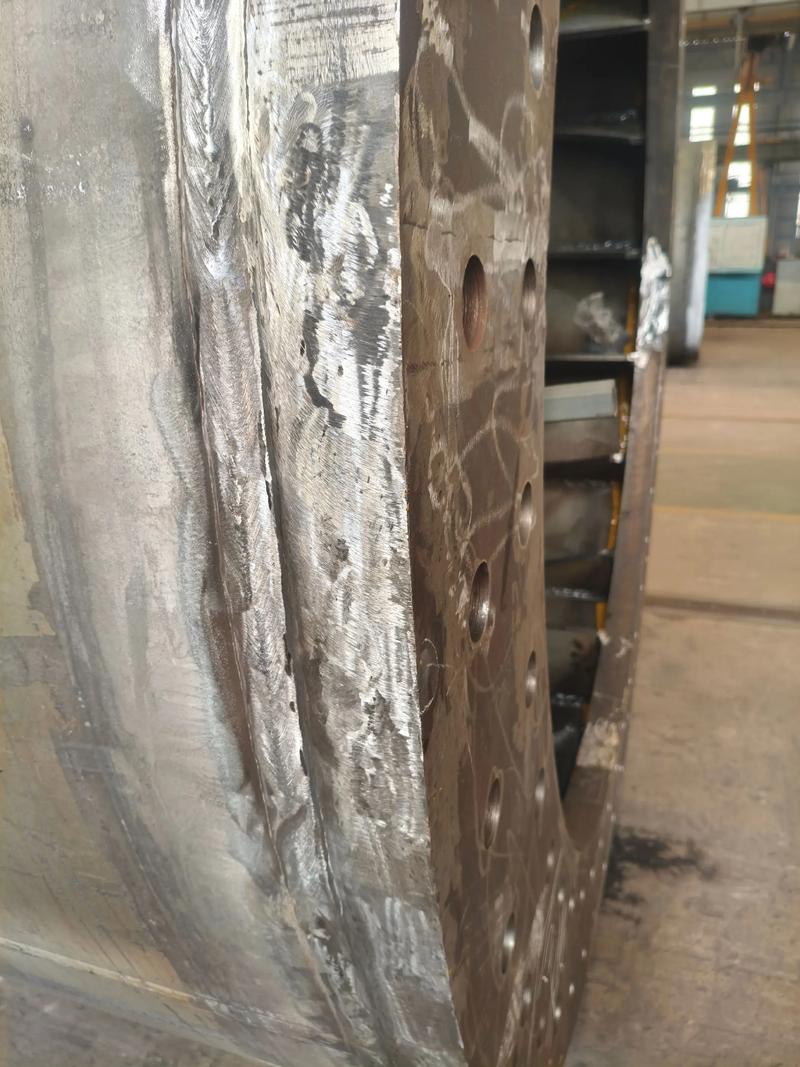

我见过一个奇葩设计：把 50mm 厚板跟 8mm 薄板直接对焊，还没开坡口。车间主任气得拍桌子：'这能焊透？' 最后硬是堆了四五道焊才勉强填满，变形量直接飙到二十几毫米。后来他们把接头改成了斜坡过渡，才消停。所以啊，不等厚对接，一定要有过渡段，坡度至少 1:2.5——这是血泪换来的数据。

选材的坑，藏在标准之外

都知道 Q345 好焊，可碰上低温工况，-40℃的夏比冲击功就是过不去。这时候得换 Q345E，甚至直接用 Q460。但很多设计师只看屈服强度，不看韧性指标。有一次我们给东北某项目供货，储罐底座焊接结构用了一般的 Q345D，冬天一碰，母材没事，焊缝热影响区直接脆断。后来查记录，预热没到位，层间温度掉太快——可究其根本，选材时没把抗层状撕裂性能考虑进去。

不锈钢焊接结构更头疼。304 焊完没事，过两天生锈了？那是敏化区没处理好。焊材呢？ER308L 还是 ER309L？现场工人图方便，抄起 ER308 就上，结果异种钢接头三个月就出裂纹。说实话，焊接工程师在现场跟拆弹似的，每一步都要盯。

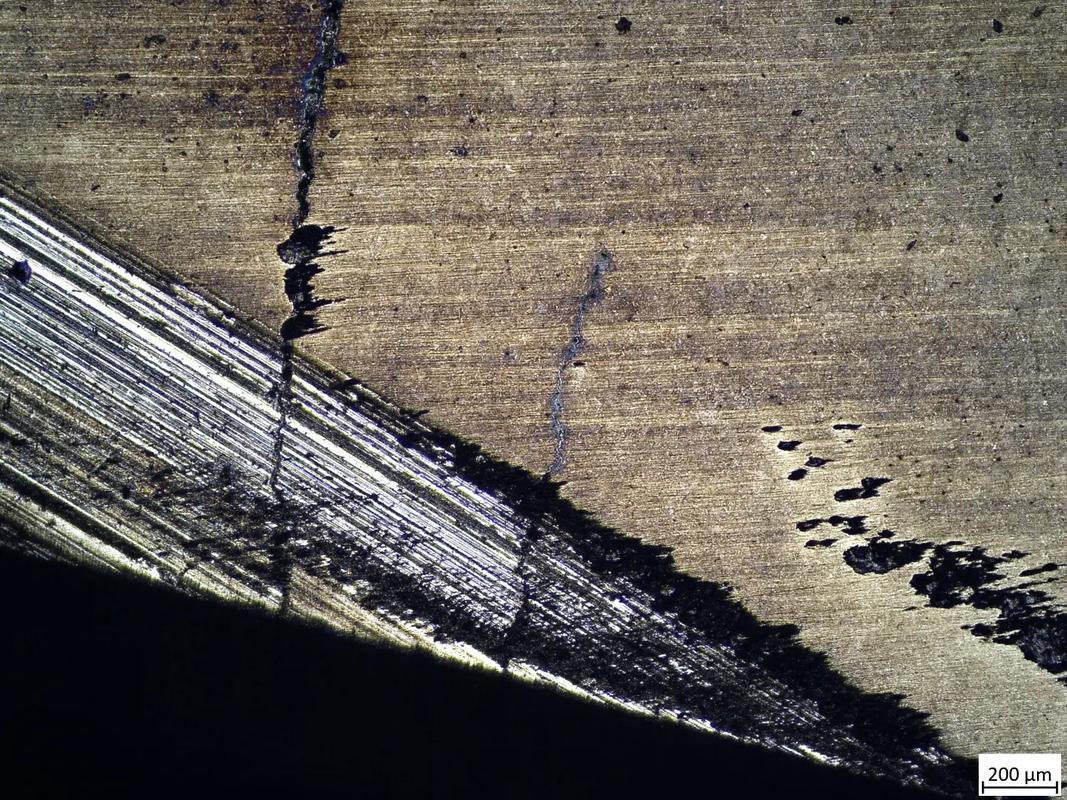

不锈钢焊接结构热影响区敏化金相组织

问：焊接结构中为什么焊趾部位总是先开裂？
答：因为焊趾几何形状突变，应力集中系数能达到 2~3。加上焊趾处常有咬边、微小未熔合，疲劳裂纹就从这儿萌生。怎么解决？要么打磨焊趾圆弧过渡，要么上超声冲击。我们做过对比试验：经超声冲击处理的焊接结构接头，疲劳寿命提高 3 倍以上。

问：厚板焊接结构中，怎样才能真正避免层状撕裂？
答：光靠预热不够。要从三个方面下手：一是选 Z 向性能钢板，保证板厚方向断面收缩率；二是结构设计时避免板厚方向受拉——让焊缝避开厚度方向主应力；三是用小线能量、多层多道焊，控制焊道宽度和厚度。我们后来在海洋平台项目上强制要求：凡是板厚超 40mm 且承受拉力，必须用 Z35 钢板。成本是高了点，但比起返工，这钱花得值。

工艺纪律这事儿，一松手就完蛋

工艺纪律这事儿，一松手就完蛋

现在很多工厂都有 WPS，可工人真按那个做的，没几个。尤其天冷的时候，焊前预热靠烤枪随便烘一下，表面看着热乎了，芯部还是冷的。我们用红外测温枪抽查，要求 150℃，实测才八十多度。焊接结构在这种状态下焊，扩散氢压根儿排不出来，延迟裂纹就这么埋下了。

还有道间温度。规范说 350℃以内，但有的班组为了赶工，上一道焊完还红着，直接就覆焊。热量叠加，晶粒粗大得没法看。冲击韧性直接腰斩。所以我后来养成了习惯：包里随时装着表面温度计，走到哪测到哪。工人嫌我烦，但出了事，第一个被问责的还是技术负责人。

再吐槽一下焊条烘干。有些库房连个像样的烘箱都没有，焊条在潮湿环境放好几天，拿出来就用。碱性焊条啊！吸潮以后药皮一掉，气孔多得跟蜂窝似的。老板光知道省钱，不知道返修费用能买十个烘箱。

检验不是万能的，但没检验是万万不能的

现在都推崇无损检测，超声波、射线、磁粉……但检测标准本身就有灰色地带。比如一个焊接结构接头，射线底片上有个 3mm 圆形缺陷，按 GB/T 3323 可能判合格，可如果是动态载荷呢？疲劳源就从这个'合格'的缺陷开始。所以重要结构，我会额外要求对焊趾做磁粉或涡流检测，把表面开口缺陷先排除干净。

焊接结构焊趾磁粉探伤缺陷显示

还有一次，检测报告全部 OK，可结构一上试验台，还是断了。切开一看，内部两条大裂纹，正好被超声扫查角度漏掉了。从那以后，复杂焊接结构我们坚持用 TOFD 或者相控阵，尤其对 TKY 节点，二维探伤不可靠。

焊接结构这个东西，从设计到服役，链条太长。一个环节掉链子，全盘皆输。我现在看图纸，第一反应就是找薄弱节点，脑子里先把应力流走一遍。这不是书本能教会的，全靠吃亏吃出来的。

深夜补一句：曾经为了一个焊接结构方案跟甲方吵到拍桌子，最后证明我是对的。那种感觉——值了。
