模具钢选购实战：Cr12MoV真的过时了吗？聊聊那些年我们用过的钢
你信不信，有模具厂用了十年Cr12MoV，至今没换过料。不是不想换，是怕踩坑。毕竟一炉模具钢动辄几万块，试错成本太高了。但话说回来，守着老钢种不放，有时候真的会错过一大片森林——比如粉末冶金钢，寿命翻倍的事儿我见过不止一次。
说实话，刚入行那会儿我也迷信Cr12MoV，觉得它万能。后来栽了跟头：一副硅钢片冲模，打不到两万次就崩刃，客户拍桌子骂娘。查下来，碳化物偏析严重，热处理又没整对——硬度是上去了，韧性稀碎。所以说，选模具钢，不是硬度越高越好，也不是贵的一定对，得看你怎么用。
冷作模具钢：别只盯着Cr12
冷冲、冷挤、冷镦这些活儿，传统上就是Cr12MoV的天下。它耐磨，淬透性好，价格还实惠。但致命伤也明显——碳化物粗大，方向性严重，横向韧性很差。什么意思？假如你的模具受力方向恰好和碳化物带平行，裂起来跟撕纸似的。我见过一套冲头，纵向寿命20万次，改成横向受力的结构，2万次不到就断了，材料没变，方向害死人。
冷作模具钢Cr12MoV碳化物偏析金相图
那有没有替代方案？当然。如果预算允许，直接上粉末冶金钢，比如ASP23、Vanadis 4。碳化物又细又匀，各向同性好，寿命提升30%～50%不稀奇。但前期投入大，很多老板一听价格就摇头。折中一点，可以试试Cr8Mo2SiV（DC53类），韧性比Cr12MoV强一截，线切割开裂风险也低，性价比不错。
热作模具钢：耐热还得看失效形式
压铸、热锻模，整天跟熔融金属打交道，失效模式跟冷作完全两码事。最常见：热龟裂、冲蚀、整体开裂。选热作钢，韧性、高温强度、抗热疲劳性，三者要平衡。别再抱着H13不放了，虽然它确实经典。但H13在高于600℃时强度掉得厉害，做大吨位铝合金压铸，模芯表面容易软化塌陷。

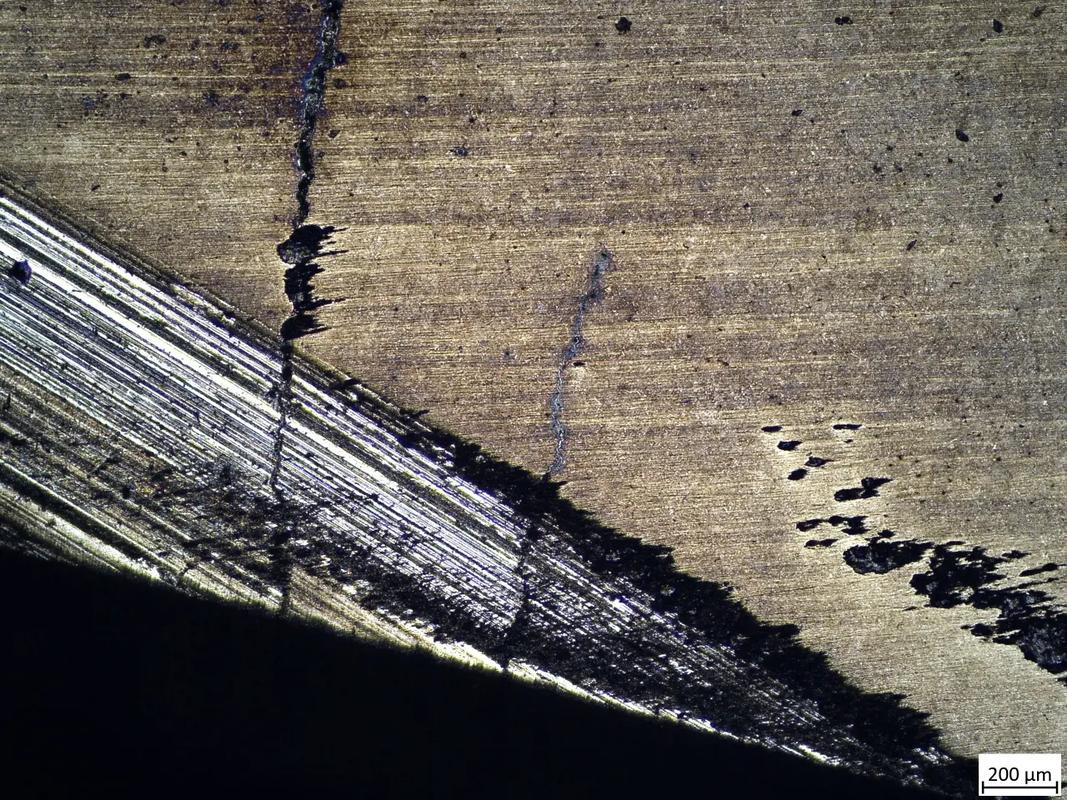

热作模具钢H13热疲劳裂纹宏观照片
这两年欧洲钢厂推的热作钢，像Dievar、QRO 90 Supreme，高温强度好，抗回火性也强。我用Dievar做过一套镁合金压铸模，比H13多打了近40%的寿命，表面裂纹出现得晚了很多。当然价格也翻倍了。值不值？算算停机换模的损失，可能就值了。
💡 QA：模具寿命短，问题出在哪儿？
问：“老师傅，我有一副冲模，老是从同一个位置裂开，换了更高硬度的钢，结果裂得更快，怎么回事？”
答：这典型是韧性不足。硬度越高，对缺口越敏感，原来可能只是微裂纹，一冲就扩展。先查模具结构有没有应力集中，比如尖角、薄壁；再去查热处理工艺，回火是否充分？如果结构改不了，建议换韧性更好的材料，比如从Cr12MoV换成Cr8系，或者干脆用粉末钢。另外，深冷处理有时能提高韧性，但别瞎用，搞不好反而脆。
塑胶模具钢：镜面、耐蚀是王道
做注塑模的朋友，最头疼两件事：抛光抛不亮，或者模具生锈。这就要靠纯净度高的钢材。常见的P20、718，预硬交货，加工完就能用，省事。但做透明件、光学透镜，那就得高镜面钢，比如NAK80、S136。S136是耐蚀不锈钢，腐蚀环境下首选，抛光能到A0级。前阵子帮一个厂解决问题，他们用P20打PC料，老是出雾斑，换了S136立刻亮了，产品良率上去5个点——别小看这5%，算算一年省多少料钱。
但S136有个坑：焊接修补难度大，容易开裂。所以有些模厂宁愿用1.2343ESR，走电渣重熔，纯净度好，镜面也可，耐蚀性略逊但可焊性好很多。怎么选？看你更在意防锈还是补焊便捷，没有完美答案。
💡 QA：怎么判断模具钢真假？
💡 QA：怎么判断模具钢真假？
问：“市场上钢材水货太多，花进口的钱买到国产料，有没有快速辨别的方法？”
答：现场最管用的是火花鉴别，老手一看火花分支、颜色，能猜个八九不离十。但新手别全信这个，还是得靠检验：打光谱成分是最准的，一套手持光谱仪没多少钱，买料时必须让供应商提供质保书，关键钢种送去第三方做金相和冲击韧性。千万别省那点检测费，毁一批模子成本就大了。另外，靠谱供应商太重要，长期合作比什么都强。
热处理：模具钢灵魂的“二次投胎”
再好的钢，热处理搞砸了也白搭。我见过淬裂的D2，心部硬度才40HRC，回火也不充分，用起来跟豆腐渣似的。所以，一定要看淬火加热速度、保温时间、冷却介质，每个参数都不能马虎。真空炉处理确实好，变形小，表面光洁，但有些小厂用土炉子，脱碳严重，就算料选对了，寿命也上不去。
还有表面处理——氮化、TD、PVD，那是锦上添花。冲硅钢片，用TiN涂层，能减磨抗粘着；压铸铝镁合金，CrN涂层防熔损。但记住：涂层只是辅助，基体不行，涂层剥落更快。
未来趋势：从选钢到用钢的思维转变
这两年3D打印模具钢也冒出来了，比如注塑异形水路，用粉末床熔融，冷却效率飞升，周期缩短20%。还有激光熔覆修复，旧模重生。但成本仍高，只适合特定场景。不过话说回来，算总账的话，综合效益可能远超传统方案——衡量的标尺不该仅仅是材料单价，而是单件产品成本。
最后唠叨一句：选模具钢，别跟风，也别因循守旧。拿个本子记下每副模具的失效形式、寿命、换料后的变化，积累几年，你自然就知道什么活儿该配什么钢了。那时候你会发现，书上写的推荐，有时候真不如自己本子上的血泪史靠谱。
