说起来你可能不信，上周去一个做模具的客户那儿，他们正为一把新到的整体硬质合金立铣刀发愁——参数按厂家推荐的来，结果切了不到20分钟，刃口就崩了。我在现场看了眼他们的冷却方式，直接无语。谁告诉你高速切削猛灌切削液就对了？

刀片材质与涂层的那些猫腻

硬质合金基体从K10到K40，数字越大力学性能越"分裂"——硬度往下掉，抗弯强度却往上蹿。选K20还是K30？坦白说，别光看工件材料是不是不锈钢，得琢磨一下你是要高速连续切削还是断续切削。断续切削？冲击大，韧性第一，那就别死磕超细颗粒的K10牌号了。 涂层更是玄学重灾区。物理气相沉积（PVD）的氮铝钛涂层确实能扛高温，但要是你的冷却条件跟不上，涂层再牛也白搭。化学气相沉积（CVD）的厚度动不动就上10微米，刃口钝化半径大得离谱，精加工时恨不得把机床都抖散架——试过的人都知道我在说什么。 硬质合金刀片CVD涂层与PVD涂层微观结构对比

切削参数：快与慢的悖论

一个常见的错误认知：高速切削嘛，当然得把转速拉满。错！线速度一高，切屑带走的热量反而可能减少，因为切屑来不及传热就飞出去了，热量全憋在刀具里。不信你试试把每齿进给量加大一点，切厚了反而温度降下来。 说到进给，很多新手把每转进给和每齿进给搞混，编出来的程序让刀具像在工件上"蹭"而不是"啃"，不坏才怪。我一般会建议，在保证表面质量的前提下，尽量增大每齿进给，让切削层厚实些，不仅抑振，刀具寿命还能翻倍。 问：干式切削还是湿式切削？我看有的资料说硬质合金可以干切，有的又说必须用冷却液，到底怎么选？ 答：这得看刀片材质、涂层和工件材料的组合。如果用的是厚CVD涂层、基体含钴量低的刀片，干切反而好——热冲击小，涂层能充分发挥耐热性。但像加工钛合金、不锈钢这类粘刀的材料，还是得上高压内冷，重点不是冷却而是把切屑冲断，防止二次切削。我见过太多人用外冷浇得哗啦啦，结果刀具还是磨损极快，就因为没对准切削区，等于浇了个寂寞。

几何角度里的魔鬼细节

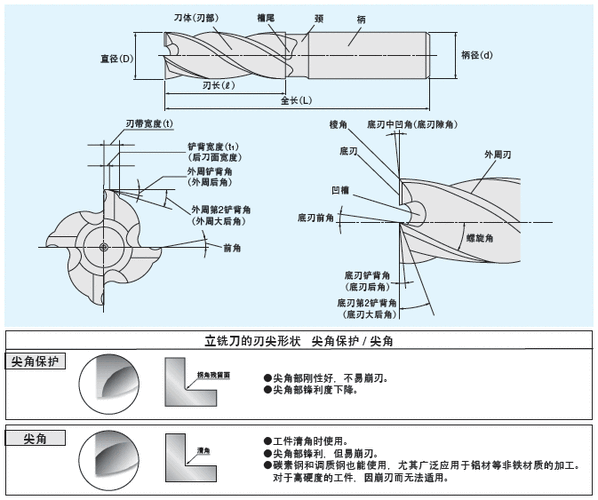

前角大，切削轻快，但刃口强度下降；后角大，摩擦小，但散热体积减小。这种矛盾关系让选角度像在走钢丝。 高速切削时，我特喜欢用负前角带大刀尖圆角的刀片——牺牲一点切削力，换来的是刃口耐撞性成倍提升，尤其在断续切削或带黑皮工件里，简直是保命符。不过你要是加工铝合金，那就必须正前角、大后角、锋利刃口，再用负前角就成灾难了，铝屑会死死粘在刀面上。 硬质合金刀具负前角刃口设计示意图 问：刀具磨损到什么程度就该换了？有没有一个简单的判断标准？ 答：别等到崩刃才换！一般后刀面磨损带宽度VB值到0.3mm就该警觉了，精加工甚至要控制在0.2mm以内。但这是一个经验值，还得看加工工况。如果切削力突然明显增加，或者声音从"噌噌"变成"咔咔"，别犹豫，马上停机。另外，工件表面开始出现亮点或毛刺，那十有八九是刀具钝了。我习惯在加工关键表面时带上放大镜，时不时看下刃口，虽然麻烦，但比报废工件强。 说回几何角度，还有个经常被忽略的点——倒棱。很多人觉得倒棱就是负倒棱，其实还有圆弧倒棱和倒棱加钝化。高速钢刀具上倒棱是为了让切屑卷曲，硬质合金上主要是为了补强刃口。但倒棱宽度和角度一旦搞错，相当于你给刀具带了个"口罩"，切不动还发热。不信你拿个放大20倍的便携显微镜看看用过的刀片，倒棱那块是不是有异常的月牙洼磨损。

机床-刀柄-刀具系统：别让短板毁了一切

机床-刀柄-刀具系统：别让短板毁了一切 高速切削，机床主轴动平衡得做好吧？刀柄用液压的还是热缩的？很多人觉得热缩刀柄夹持力大、精度高，但对硬质合金刀具来说，热缩的加热过程可能会影响刀杆内部应力，尤其那些细长刀具。我见过一把20mm直径的硬质合金铣刀，在热缩刀柄上用了两个月就断杆——金相分析发现热影响区晶粒长大，脆了。 再说动平衡。有些加工中心主轴最高转速两万转，刀柄如果不做动平衡，振动会直接传给刀具，硬质合金本来就硬而脆，颤振带来的微崩刃肉眼根本看不见，但积累起来，寿命就缩成几分之一。强烈建议每把刀装好后都测一下动平衡，哪怕是几百块钱买的小型现场动平衡仪，也比猜着调强。 还有一个细节，可能90%的人不在意——主轴拉刀力。拉刀力不足，高速旋转时刀柄会微动，后果就是刀具径向跳动变大，多刃刀里每齿载荷不均，某几个齿过载。所以，定期检查拉刀机构，别让几吨的力衰减到一半还不自知。 最后，再说个颠覆常识的：高速切削用硬质合金，有时故意不用全新锋利刀具反而更稳。因为新刀太利，易引发初期微崩；稍微用钝一点进入稳定磨损阶段，反而能扛更久。这种"钝化上岗"的做法在一些批量产线上是公开的秘密。
