去年冬天，车间一台冲压机突然趴窝——就因为一个不起眼的弹簧断裂，整条线停了三小时。老板跳脚，维修工挠头。那弹簧才换上没俩月，说明书上明明标着寿命10万次……结果呢？5万次不到就崩了。说实话，这事儿当时把我气得够呛，但后来一查，根本不是弹簧质量问题，是选型时漏算了冲击载荷。

弹簧的分类，别只盯着螺旋

一说弹簧，多数人脑子里蹦出来的是那种绕来绕去的螺旋弹簧。但工业上用的弹簧可不止这玩意儿。比如模具里常用的碟形弹簧，小小一片，承载力大得吓人，还能组合起来使。再比如货车底盘的板簧，一摞钢片叠着，扛几十吨的货，缓冲效果其实比螺旋的好。还有完全看不见弹簧样子的空气弹簧，公交车上那种，气囊一鼓一瘪，平稳得让人想睡觉。 工业设备中不同种类弹簧实物对比 每种弹簧的力-变形曲线都不同。螺旋弹簧大多线性，碟形弹簧却有一段负刚度——压到某个点，它反而变软了。这特性要是用错地方，设备可能会突然垮塌。我记得2018年给一家压铸厂做咨询，他们模具顶出机构用螺旋簧，顶出力时大时小，铸件老是顶变形。换成对合碟簧组后，力曲线平了，废品率直接降了4个点。❗选型不是看尺寸就行，得读懂特性曲线。

材料选错，全是扯淡

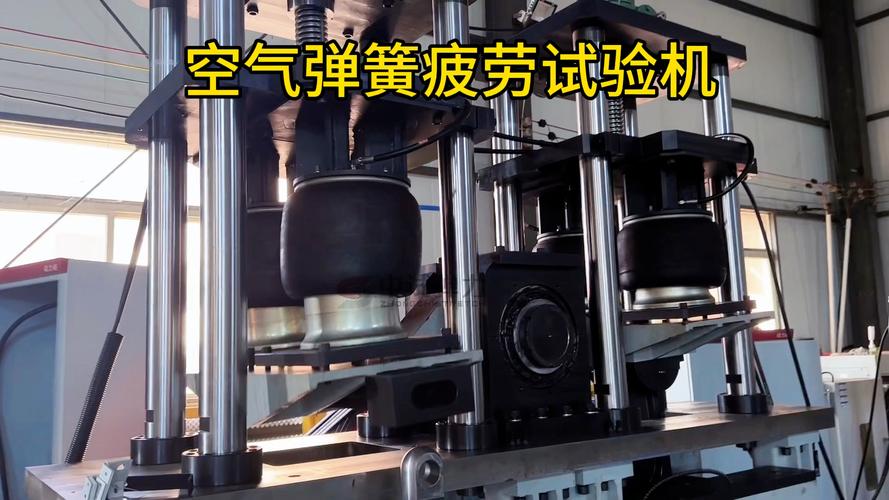

弹簧钢听起来简单，但60Si2Mn和55CrSi差别大了去了。前者便宜，耐疲劳一般；后者贵点，抗松弛能力强，适合高应力环境。还有更小众的Inconel X-750，耐高温还抗腐蚀，但价格是普通弹簧钢的20倍。我见过一个惨案：某食品厂清洗线上用普通不锈钢弹簧，三天两头断，换316都没用，最后咬牙上了哈氏合金C-276，才消停。💡教训是：环境介质比应力更杀人。 弹簧材料疲劳测试实验室场景 此外，材料表面处理经常被忽略。喷丸强化能把疲劳极限提个30%以上，但很多小作坊根本不喷，或者喷丸强度不够，跟挠痒痒似的。还有热处理脱碳——表面硬度不够，裂纹就从那开始。如果你发现弹簧断口有海滩纹，那八成是疲劳失效；要是脆断，可能是氢脆或者过热过烧了。 问：弹簧用到什么程度该换？总不能等它断吧？ 答：这个问题问得实在。其实弹簧失效有个渐进过程。对于重要设备，建议定期检查自由长度和刚度。螺旋弹簧自由长度缩短超过2%-3%，或者刚度变化超过5%，就该换了。板簧看弧高变化。空气弹簧更简单，查气囊有无龟裂和鼓包，有的车用空簧顶升时异响，那也是前兆。再说个土办法——用锤子敲弹簧听声音，如果声音发闷不脆，可能内部有微裂纹。当然，最靠谱的还是磁粉探伤，特别是喷丸前后。我们厂现在规定，关键设备的弹簧每5000小时必检，不管坏没坏。

制造工艺：细节决定寿命

弹簧制造可不是钢丝一绕就完事。热卷和冷卷出来的应力分布完全不同。大线径、高应力的弹簧最好热卷后立即淬火，趁热定型，残余应力小。冷卷则要低温回火，去应力又别降硬度。但很多厂家图省事，回火时间不够，弹簧用着用着就永久变形了。 还有强压处理——把弹簧压到并圈或指定压缩量，保持12小时以上。这招能诱发有益的残余压应力，提高疲劳寿命。但前提是材料延展性够好，否则强压反而会搞出微裂纹。我有次给军工项目配一种矩形截面弹簧，做预压缩时没控制好量，直接压废了一批。后来查资料发现，截面高宽比大于3的，强压变形量得降15%。这类经验，书本上不写。 问：想定制非标弹簧，需要提供哪些参数？怎样避免被坑？ 答：定制弹簧最怕的就是供需双方鸡同鸭讲。你至少要给厂家这些数据：刚度/载荷要求（精确到公差）、工作行程、安装空间、工作频率、环境温度与介质、预期寿命。最好再附上工况曲线图，标出动态冲击值。另外，让厂家提供弹性模量测试报告和疲劳测试S-N曲线——那些张嘴就说“没问题”却不给数据的供应商，趁早拉黑。付款别全款，样件测试通过了再批量。我们去年开发一款医疗器械弹簧，打样五次才满足600万次无衰减，中间发现涂层的摩擦系数影响很大，这点连德国供应商一开始都没想到。

数字时代的弹簧设计

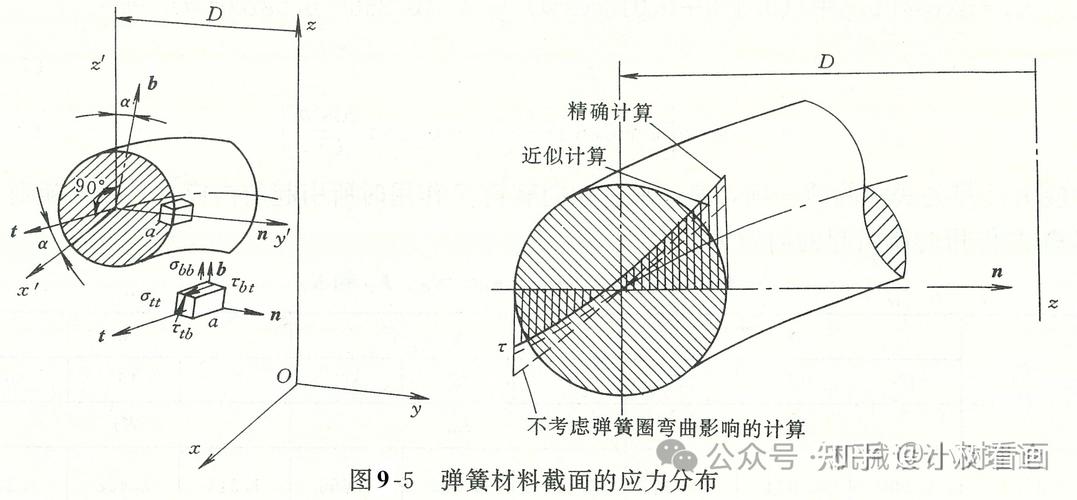

现在都2025年了，别再拿Excel算弹簧了。SolidWorks里 Simulation模块能做有限元分析，把弹簧压并和动态冲击的应力云图跑出来，哪里薄弱一目了然。更专业的用ANSYS Workbench，考虑非线性接触。甚至可以把3D扫描的弹簧实际尺寸导入FEA，对比名义尺寸下的偏差。我们团队最近尝试用机器学习预测疲劳寿命，喂了几百组历史失效数据，现在对新设计的弹簧寿命预估准确度能到85%以上。💡警告：软件再牛，输入的边界条件要是拍脑袋编的，结果就是垃圾。务必实测载荷谱。 工程师用电脑软件分析弹簧应力分布 再提一嘴增材制造——3D打印弹簧。这玩意适合极复杂形状，比如带内部晶格结构的弹簧，减重又吸能。但目前疲劳性能还比不上传统卷制，表面粗糙度是个大坑。有人研究过激光粉末床熔融打印的钛合金弹簧，后期热等静压+滚压强化后，疲劳极限能到传统方法的80%。未来可期，不过眼下成本太高，非量产之道。 最后说个扎心的事：很多同行选弹簧只看载荷，忘了谐振频率。弹簧和系统质量构成的固有频率如果接近激励频率，共振起来振幅能大几十倍，弹簧寿命瞬间崩盘。我就吃过这亏——设计一个振动筛弹簧，算静态力没问题，结果一开机弹簧猛抖，两天就断了。后来加阻尼器，改簧丝直径，调开工作频率才解决。所以，动态特性必须放在静态校核前面。 回看这些年跟弹簧打交道的经历，最大的感悟是：越基础的零件，越容易藏着坑。别信“标准件随便选”的鬼话，除非你愿意半夜被叫起来修机器。
