上周，一个做注塑的朋友打电话过来，声音都是哑的。模具裂了。才打了三万模，一副新模，P20的料，表面拉伤得不成样子，制品全是飞边。他问我：是不是买到假料了？我让他拍照片过来，一看，排气槽塌角，型面啃得像狗咬——这哪是假料的问题，根本是选材加热处理双翻车。

说实话，这种事我见太多了。模具钢这个领域，外行看牌号，内行看门道。有些人拿着供应商的样本，看着“高耐磨”“高韧性”几个字就敢拍板，结果模具上了机，要么崩刃，要么粘模，要么直接断给你看。❗️ 模具钢，绝对是工业里最不该省心的地方。

别只盯着硬度，韧性才是命门

很多人一上来就问：“这钢能淬到多少度？” HRC60？ HRC62？ 越高越好，是吧？ 错。 硬度上去了，脆性也跟着上来，像冷冲模，尤其是冲不锈钢、厚板，你弄个HRC62的Cr12MoV，冲头崩成渣，一点都不稀奇。我们厂早就不这么干了——现在薄板高速冲，用粉末冶金高速钢，比如ASP23，硬度能到HRC64-66，但韧性甩传统冶炼钢几条街，为什么？ 晶粒细啊，碳化物分布匀，各向同性好。可是贵。一副冲头材料成本翻三倍，但寿命能翻十倍，你选哪个？

当然，热作模具又是另一个世界。压铸模、热锻模，工作温度上到600℃、700℃，这时候你跟我谈冷硬？ 没意义。热疲劳才是第一杀手。H13是万金油，但很多人不知道，H13的韧性在高温下衰减很快，含铬量高带来的抗氧化性是不错，可一旦水冷不当，龟裂来得比谁都快。我现在更倾向推荐含钨、钼高的热作钢，比如DIEVAR或国产的5CrNiMoV改进型——淬透性好，高温强度保持性也强。不过话又说回来，DIEVAR的焊接修补？简直是噩梦。焊后必须退火，否则硬度上不去，一敲就碎。车间里的老师傅提到它就摇头。

热作模具钢H13龟裂纹实物特写

塑料模具钢，讲究起来真要命

塑料模具钢，讲究起来真要命

做塑料模具的，老觉得钢材要求不高，反正不是冲铁皮。可一旦碰上透明件、镜面要求，S136这类不锈模具钢的优势就出来了。但S136也有脾气——热处理变形量比P20大，而且抛光到Ra0.01以下，一点点夹杂物就是个坑。有一回，客户指定要用S136做医疗注射器模具，结果抛光后发现针尖大的白点，整块料报废。查下来，是冶炼时的非金属夹杂，钢厂还嘴硬说是合格级别。💡 从那以后，我们买S136，全部要求电渣重熔，差价15%也得认。抛光这事，真就是“一分钱一分货”。

现在3D打印随形冷却水路火得不行，很多厂开始试模具钢粉末，像MS1、CX这些。打印出来的模仁，致密度能做到99.8%以上，但成本……一颗随形冷却镶件，打印费比买现成钢料贵20倍。值不值？ 看产品。如果注塑周期缩短30%，良率提升5%，一年下来肯定回本。可要是做低端玩具模，算了，老老实实P20开框吧。有些老板总用“高科技”来感动自己，结果模具摆在车间生灰，对吧？

几个你一定会遇到的灵魂拷问

问：都说国产模具钢比不上进口，是真的吗？

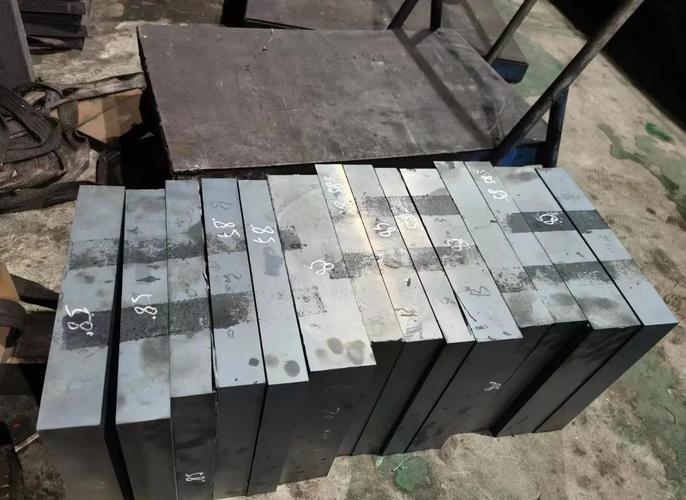

答：不能一棒子打死。东北特钢、宝钢的某些牌号，比如Cr12MoV、H13，其实很稳定，但前提是你得从正规渠道拿，并且进厂做光谱和探伤。小厂出来的“非标料”，碳含量波动大，合金元素偷工减料，淬火后硬度不均，坑死你没商量。进口钢像日本大同、瑞典一胜百，品质确实稳，但单价高、交期长。我的建议？ 长寿命核心模具，别省那个钱；一般试模、低要求产品，用好点的国产料完全够。

问：热处理到底听师傅经验，还是严格按工艺卡？
答：这问题我纠结过好几年。后来发现，两者缺一不可。工艺卡上的升温速度、保温时间都是理论值，但炉子不同、装炉量不同、季节不同，实际效果会飘。有经验的老师傅懂得看火色、听油声，甚至淬完伸手摸一下就知道硬度大概多少——这不是玄学，是热传导率的体感。但你不能全靠经验，真空炉的工艺还是要精确控制，尤其做深冷处理，-120℃保持多久，直接决定残余奥氏体转变量。我见过某厂把H13深冷时间从2小时延长到6小时，模具寿命翻了近一倍。所以，科学加手感，才是正解。

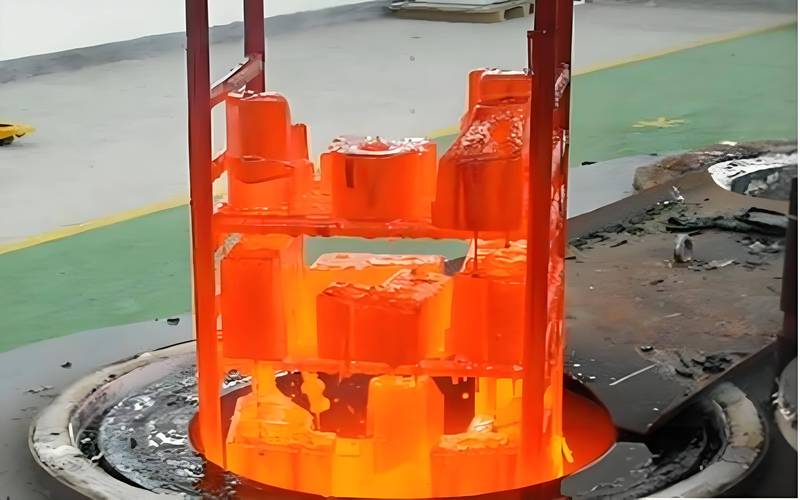

真空热处理炉内模具钢淬火过程

维护做不好，再好的钢也白搭

维护做不好，再好的钢也白搭

模具下机后，多少人直接往角落一扔？下次上机，水都没吹干净，锈蚀、微裂纹全来了。特别是热作模具，停用期间如果不用防锈油加定期烘烤，热疲劳裂纹在潮湿环境下会加速扩展。我们车间现在强制规定：所有模具保养后必须涂覆气相防锈纸，热作模还要每周低温烘一次。麻烦吗？ 麻烦。但比起修模、重开模，这点麻烦算什么。

最后说一句，模具钢这东西，真的是“选对料，成功一半；用对工艺，成功另一半”。别轻信供应商的PPT，别盲追高牌号，多跑跑热处理车间，多跟钳工聊聊，你会发现，那些参数背后全是活生生的教训。模具钢的坑，我替你踩过一些，希望你能绕开。
