上周去一家模具厂，师傅正对着三块Cr12MoV淬火钢发愁。普通刚玉砂轮上去，没磨几下就红了一圈，工件表面还烧糊了。换超硬磨具？他有点犹豫——贵啊。这事儿，值得好好掰扯一下。

说实话，现在机械加工圈子里，一说起难加工材料——比如高温合金、硬质合金、淬硬钢——还抱着白刚玉、碳化硅不放的，纯粹是跟自己过不去。不是不能用，而是效率低到让人怀疑人生。磨削比不到一两块，修整频率高得离谱，工件还容易搞出烧伤裂纹。💢

超硬磨具，究竟硬在哪儿？

别被“超硬”俩字唬住。它不是什么神秘材料，核心就两类磨料：人造金刚石和立方氮化硼（CBN）。金刚石大家都熟，硬度顶天，专啃硬骨头——硬质合金、陶瓷、玻璃啥的。CBN呢？硬度稍逊金刚石，但热稳定性和化学惰性好得离谱，尤其适合铁基材料，比如淬硬钢、冷硬铸铁。传统刚玉砂轮磨这些东西，磨粒瞬间钝化或者直接碎掉，CBN却像切黄油一样稳。

超硬磨具微观结构对比图

我见过最夸张的案例：某齿轮厂加工20CrMnTi渗碳淬火齿坯，用单晶刚玉砂轮，一个班修整五六次，光修整工具消耗就吓死人。后来换CBN陶瓷结合剂砂轮，修整间隔延长到两三天，废品率直接跌到接近零。账算下来，一年省了小三十万——还只是原材料成本。

选型要是踩了坑，神级磨料也白搭

但别以为买了超硬磨具就万事大吉。选型里藏着的坑，多到能写本书。磨料种类只是第一步，结合剂、粒度、浓度、硬度……任何一个参数选岔了，都可能翻车。

就拿结合剂说吧。金属结合剂把持力强，耐磨，适合成型磨削和重负荷磨削，但自锐性差，容易发热。树脂结合剂自锐性好，磨削温度低，但随形性不行，不适合精密轮廓。陶瓷结合剂折中一些，既有气孔排屑散热，又保持一定把持力，应用最广。然而，偏偏有人拿着金属结合剂砂轮去磨大余量的钛合金，结果磨削热聚积，工件直接烧成紫蓝色——材料算是废了。

问：听说CBN砂轮效率高，但一用就碎，怎么回事？
答：原因八成出在安装和修整上。CBN砂轮极脆，尤其树脂结合剂的，搬运磕碰、法兰盘不平、修整工具过钝都会导致崩边。还有就是冷却——CBN能耐高热，但急冷急热一样裂。建议装机前仔细检查平衡，修整用金刚石滚轮，冷却液必须大流量、充分过滤。另一个常见错误：线速度不匹配。CBN砂轮需要高速（通常35-60m/s），低速下磨粒会直接剥落。

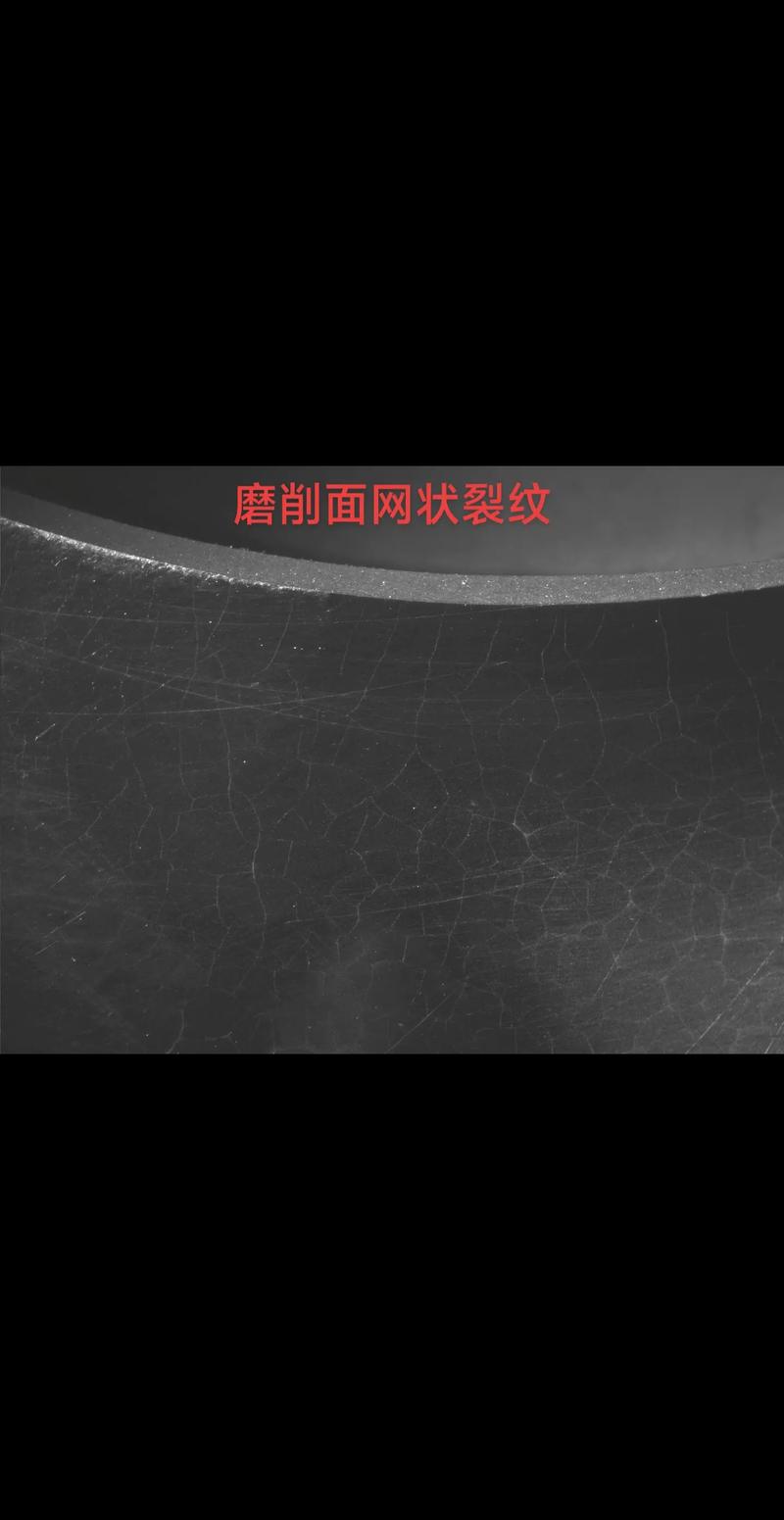

磨削烧伤工件表面

再说粒度。很多人以为越细越好，光洁度高嘛。可细粒度容易堵塞，磨削力也大，搞不好就是振纹。我一般推荐粗粒度开粗，精磨再用细的，或者干脆用混合粒度——这玩意儿市场上有，但懂的人少。

问：超硬磨具修整太麻烦，有没有省事的办法？
答：有，但得看条件。如果大批量生产，建议直接上在线电解修整（ELID）或者电火花修整，不过设备投入大。中小厂子，老老实实定期用碳化硅砂轮或金刚石滚轮修整。有个取巧的法子：选用陶瓷结合剂CBN砂轮，因为它内部有孔隙，磨削时微破碎能持续露出新切削刃，修整间隔长得多。另外，千万别等砂轮钝了才修——钝了再修就更费事，而且容易破坏砂轮形状，得不偿失。

修整那些事，不说没人告诉你

修整那些事，不说没人告诉你

超硬磨具的修整，堪称“第二技术”。大多数厂子只关心磨削参数，却忘了砂轮本身也是要维护的“刀具”。修整不当，等于花大价钱买来的高精度优势全打了水漂。

曾经帮一家叶片厂处理问题：用金刚石滚轮修整CBN砂轮，修整后磨出来的叶片轮廓度总超差。排查一圈，发现滚轮偏摆0.02mm，修整时砂轮表面被“啃”出波浪纹。换成高精度修整主轴，偏摆控在0.002mm以内，轮廓度立马稳了。就这么简单？对，就这么简单，也这么容易被忽略。

还有个误区——总以为修整越浅越好。实际上修整深度和进给速度得匹配，太浅了修整工具钝化快，修出来的砂轮不锋利，磨削力反而上升。建议根据结合剂类型，在0.001mm-0.01mm之间多试试，别死抱着一个参数不放。

现在一些前瞻性的工厂开始尝试 激光修整 和 超声辅助修整，效率高还环保，但投资门槛在那摆着。我觉得吧，技术迭代再快，应用基础还是那些老道理：懂材料、懂匹配、懂维护。毕竟，磨具这东西，说到底就是工业的“牙齿”——牙好，胃口才好。
