焊接结构疲劳寿命的那些坑，你踩过几个？
开篇先泼盆冷水——焊接结构这事儿，真的不是把两块铁烧化了粘在一起就完事。干这行快二十年，见过太多离谱的设计，也经历过半夜被叫到现场处理开裂事故的噩梦。焊接结构的失效，往往是从一个你根本想不到的细节开始的。
有一回，一个做矿山机械的客户，新开发的振动筛框架，用了不到三个月，关键焊缝全裂了。他们一开始怀疑是焊材问题，换了进口的照样裂。我去现场一看，设计图上把厚板薄板直愣愣地对接，还没开坡口……这不裂才怪！应力集中点比老太太的皱纹还明显。

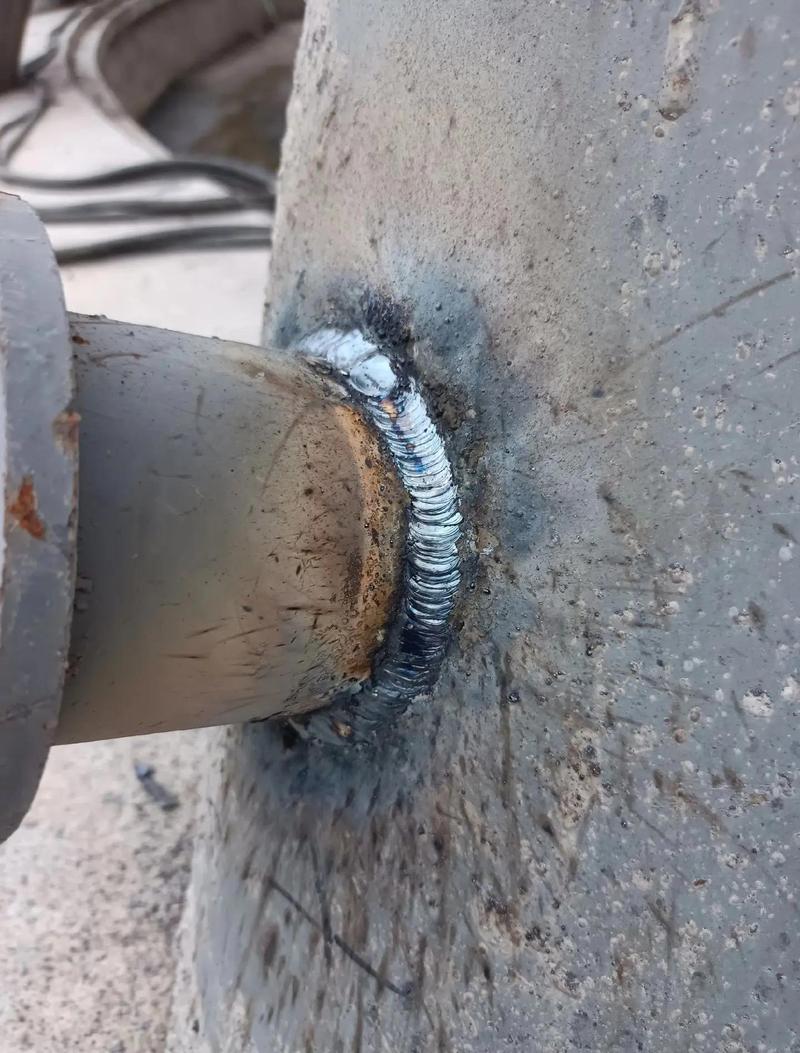

焊接结构疲劳断裂失效案例
但开坡口也不是万能的。去年帮一个风电塔筒厂优化工艺，他们的法兰与筒体连接处，原本是双面V形坡口，焊完变形大到要上压机校形。后来我建议改成J形坡口，单边施焊，再配合对称分段跳焊，焊接变形直接降了60%。老板当场激动得拍桌子——省下的火焰矫正费用够买台新车了。
这里有个常见误区：很多人以为焊缝越厚越安全。大错特错！多余的道数只会增加残余应力和热影响区宽度。我见过最夸张的，一个根本不受力的支吊架，设计图上要求10mm角焊缝，实际焊到15mm，结果焊趾处直接把母材拉裂了。✅ 原则：够用就好，多余是毒药。
焊接结构角焊缝尺寸过量导致裂纹
裂纹这东西，预防比修补重要一百倍
冷裂纹、热裂纹、再热裂纹、层状撕裂……光听名字就头大。但说到底，90%的焊接裂纹就三个元凶：氢、应力、淬硬组织。搞掂这三个，起码能睡个安稳觉。
问：那有个棘手的问题——我们做液压支架结构件，Q460高强度钢，焊完总是在热影响区出现延迟裂纹，焊后探伤合格，隔几天就冒出来了，为什么？
答：典型的氢致延迟裂纹。别光盯着焊材烘干，你那板子焊前真的预热了吗？Q460碳当量高，标准要求预热到150℃以上，但现场工人很多拿测温枪随便蹭蹭了事。实际上一旦低于100℃，扩散氢就呼呼地往里钻。还有，焊后赶紧做消氢处理，200℃保温两小时，别等冷了再进炉。❗ 再透露个行业黑幕：某些焊条厂家虚标扩散氢含量，建议每批自己测一下水银法或甘油法，不差那几个钱。
问：还有，我们厂做的铝制罐车，环缝老是在过了一两年后出现穿透性裂纹，是材料问题吗？
答：铝的焊接啊，比钢娇贵多了。先看看你们用的焊丝是不是跟母材匹配？比如5系铝用5356焊丝，但6系铝得用4043，搞混了就容易出焊接裂纹。但你这个长时间才裂的，大概率不是冶金问题，而是疲劳！罐车在路上颠簸，加上每次装卸料的循环应力，焊缝余高如果没打磨，应力集中系数超高。建议把余高铲平，再用小直径滚轮做表面强化，疲劳寿命能翻倍。💡 还有个冷门知识点：铝合金焊接后自然时效硬化，热影响区会软化，可以试试焊后人工时效，120℃保温6小时，强度能恢复不少。
控制焊接变形，第一招是设计阶段就下手。现在有些软件能模拟热输入，但说实话，小厂谁跟你玩那个？靠经验更实在：尽量用对称结构，焊缝布置在中心轴附近。比如大直径筒体，纵缝一定要开在对开线，不要偏一边。强迫症一样地强调对称，绝对没错。
第二招，工艺顺序，像下棋一样排好。我习惯先把所有筋板点焊成整体，再从中间往两头对称施焊。遇到厚板长焊缝，分段退焊、跳焊、逆向焊轮着来。有个做造船的师傅教过我一招：长直焊缝分五段，焊接方向依次为1-3-5-2-4，变形能抵消到最小。试过真的管用，虽然听着像玄学。
第三招，反变形法。这个最简单粗暴：算好大概变形量，预先往反方向弯。有一回给一个起重机主梁做反变形，45米长的箱形梁，中心预拱30毫米，焊完后回弹，刚好落在设计值±2毫米内。成就感比赢了牌局还爽——前提是算得准，算不准就等着哭吧。
问：现在有没有更智能的方法防变形？比如什么实时监测？
答：有。我们去年给一个高铁转向架项目用了数字孪生，传感器贴在关键点，实时测应变，然后反馈到焊接机器人调整参数。那个系统花了几百万，但成品率从85%提到99%，算下来还是值的。不过一般中小厂玩不起，那就老老实实做工艺试验，别省那块试板的钱。
大型焊接结构反变形工艺应用实践
新技术不是噱头，是救命稻草
传统手工焊的末日可能真的快了。激光焊、搅拌摩擦焊、电子束焊这些，在焊接结构制造上带来的不只是速度。举个栗子：铝合金船体纵向加强筋，原来用MIG焊，密密麻麻的角焊缝，每条都是变形源。现在改用搅拌摩擦焊，沿着筋板直推过去，固相连接，变形极小，强度还高。
但别神化它。搅拌摩擦焊对装夹精度要求变态高，间隙大了立马出缺陷。我们第一次试的时候，花了两周调工装，差点被领导骂得想辞职。后来发现诀窍：在筋板根部设计一个小台阶，让塑化金属有地方填充，就好焊多了。❗ 这些都是钱和头发换来的经验。
激光焊也是，薄板快如闪电，但厚板深熔焊，气孔问题愁死人。最近行业里流行用电磁场辅助激光焊，说是能搅拌熔池，细化晶粒。还没来得及验证，但原理听着靠谱。还有增材制造，直接把复杂焊接结构打印出来，就不用焊了——这个目前受制于尺寸和成本，但未来十年肯定会爆发。
最后说点扎心的。干了这么多年，最怕遇到那种“差不多先生”——设计差不多，工资差不多，结果一出事，赔得差不多倾家荡产。焊接结构可是要命的玩意儿，桥梁、压力容器、海上平台，每一个接头都可能是生死线。所以，认真点，再认真点。出了事，没人替你扛。
而我现在，还在为下个月那个储罐的环缝工艺方案头疼。就这样吧，干活去了。
有一回，一个做矿山机械的客户，新开发的振动筛框架，用了不到三个月，关键焊缝全裂了。他们一开始怀疑是焊材问题，换了进口的照样裂。我去现场一看，设计图上把厚板薄板直愣愣地对接，还没开坡口……这不裂才怪！应力集中点比老太太的皱纹还明显。
焊接结构疲劳断裂失效案例
焊缝设计不是绣花，是拆弹
说实话，现在很多年轻工程师画图，焊缝符号乱标，根本不管实际工况。比如那个让无数人栽跟头的T形接头——你要是直接角焊缝糊上去，动载工况下，焊趾处的应力集中系数能飙到3.0以上。但如果在厚板侧开个K形坡口，熔透到位，疲劳寿命能翻好几倍。但开坡口也不是万能的。去年帮一个风电塔筒厂优化工艺，他们的法兰与筒体连接处，原本是双面V形坡口，焊完变形大到要上压机校形。后来我建议改成J形坡口，单边施焊，再配合对称分段跳焊，焊接变形直接降了60%。老板当场激动得拍桌子——省下的火焰矫正费用够买台新车了。
这里有个常见误区：很多人以为焊缝越厚越安全。大错特错！多余的道数只会增加残余应力和热影响区宽度。我见过最夸张的，一个根本不受力的支吊架，设计图上要求10mm角焊缝，实际焊到15mm，结果焊趾处直接把母材拉裂了。✅ 原则：够用就好，多余是毒药。
焊接结构角焊缝尺寸过量导致裂纹
裂纹这东西，预防比修补重要一百倍
裂纹这东西，预防比修补重要一百倍
冷裂纹、热裂纹、再热裂纹、层状撕裂……光听名字就头大。但说到底，90%的焊接裂纹就三个元凶：氢、应力、淬硬组织。搞掂这三个，起码能睡个安稳觉。问：那有个棘手的问题——我们做液压支架结构件，Q460高强度钢，焊完总是在热影响区出现延迟裂纹，焊后探伤合格，隔几天就冒出来了，为什么？
答：典型的氢致延迟裂纹。别光盯着焊材烘干，你那板子焊前真的预热了吗？Q460碳当量高，标准要求预热到150℃以上，但现场工人很多拿测温枪随便蹭蹭了事。实际上一旦低于100℃，扩散氢就呼呼地往里钻。还有，焊后赶紧做消氢处理，200℃保温两小时，别等冷了再进炉。❗ 再透露个行业黑幕：某些焊条厂家虚标扩散氢含量，建议每批自己测一下水银法或甘油法，不差那几个钱。
问：还有，我们厂做的铝制罐车，环缝老是在过了一两年后出现穿透性裂纹，是材料问题吗？
答：铝的焊接啊，比钢娇贵多了。先看看你们用的焊丝是不是跟母材匹配？比如5系铝用5356焊丝，但6系铝得用4043，搞混了就容易出焊接裂纹。但你这个长时间才裂的，大概率不是冶金问题，而是疲劳！罐车在路上颠簸，加上每次装卸料的循环应力，焊缝余高如果没打磨，应力集中系数超高。建议把余高铲平，再用小直径滚轮做表面强化，疲劳寿命能翻倍。💡 还有个冷门知识点：铝合金焊接后自然时效硬化，热影响区会软化，可以试试焊后人工时效，120℃保温6小时，强度能恢复不少。
别让变形吃掉你的利润
焊接结构最冤的事：强度算得好好的，结果变形超差，装不上或者用起来别扭。一个朋友做精密机床床身，焊接结构，焊完去应力退火后，导轨安装面扭曲了3毫米——整台床子报废！控制焊接变形，第一招是设计阶段就下手。现在有些软件能模拟热输入，但说实话，小厂谁跟你玩那个？靠经验更实在：尽量用对称结构，焊缝布置在中心轴附近。比如大直径筒体，纵缝一定要开在对开线，不要偏一边。强迫症一样地强调对称，绝对没错。
第二招，工艺顺序，像下棋一样排好。我习惯先把所有筋板点焊成整体，再从中间往两头对称施焊。遇到厚板长焊缝，分段退焊、跳焊、逆向焊轮着来。有个做造船的师傅教过我一招：长直焊缝分五段，焊接方向依次为1-3-5-2-4，变形能抵消到最小。试过真的管用，虽然听着像玄学。
第三招，反变形法。这个最简单粗暴：算好大概变形量，预先往反方向弯。有一回给一个起重机主梁做反变形，45米长的箱形梁，中心预拱30毫米，焊完后回弹，刚好落在设计值±2毫米内。成就感比赢了牌局还爽——前提是算得准，算不准就等着哭吧。
问：现在有没有更智能的方法防变形？比如什么实时监测？
答：有。我们去年给一个高铁转向架项目用了数字孪生，传感器贴在关键点，实时测应变，然后反馈到焊接机器人调整参数。那个系统花了几百万，但成品率从85%提到99%，算下来还是值的。不过一般中小厂玩不起，那就老老实实做工艺试验，别省那块试板的钱。
大型焊接结构反变形工艺应用实践
新技术不是噱头，是救命稻草
新技术不是噱头，是救命稻草
传统手工焊的末日可能真的快了。激光焊、搅拌摩擦焊、电子束焊这些，在焊接结构制造上带来的不只是速度。举个栗子：铝合金船体纵向加强筋，原来用MIG焊，密密麻麻的角焊缝，每条都是变形源。现在改用搅拌摩擦焊，沿着筋板直推过去，固相连接，变形极小，强度还高。但别神化它。搅拌摩擦焊对装夹精度要求变态高，间隙大了立马出缺陷。我们第一次试的时候，花了两周调工装，差点被领导骂得想辞职。后来发现诀窍：在筋板根部设计一个小台阶，让塑化金属有地方填充，就好焊多了。❗ 这些都是钱和头发换来的经验。
激光焊也是，薄板快如闪电，但厚板深熔焊，气孔问题愁死人。最近行业里流行用电磁场辅助激光焊，说是能搅拌熔池，细化晶粒。还没来得及验证，但原理听着靠谱。还有增材制造，直接把复杂焊接结构打印出来，就不用焊了——这个目前受制于尺寸和成本，但未来十年肯定会爆发。
最后说点扎心的。干了这么多年，最怕遇到那种“差不多先生”——设计差不多，工资差不多，结果一出事，赔得差不多倾家荡产。焊接结构可是要命的玩意儿，桥梁、压力容器、海上平台，每一个接头都可能是生死线。所以，认真点，再认真点。出了事，没人替你扛。
而我现在，还在为下个月那个储罐的环缝工艺方案头疼。就这样吧，干活去了。
