上个月，眼睁睁看着一根重达8吨的船用曲轴铸件在加工到最后一刀时发现缩松——直接报废。几十万打水漂，车间主任脸都绿了。说实话，搞铸造的，谁没被铸件缺陷背刺过？但最近几年，随着机组大型化、壁厚增加，问题越来越棘手。

1. 缺陷这东西，专挑软柿子捏？

先说个反常识的：大型铸件的致命伤往往不在最厚的地方，而在厚薄过渡区。去年我们处理一件重11t的球铁床身，粗加工后探伤发现多处裂纹，全在壁厚从200mm骤降到80mm的圆根位置。原因很俗套——铸造应力没释放彻底。但为什么以前的工艺没问题？因为客户把碳当量从4.3%硬提到4.5%，就为了追求强度，结果收缩倾向直接爆表。

大型铸件厚薄过渡区裂纹缺陷 还有气孔。现在环保抓得紧，很多厂开始用消失模，白模发气量控制不好，浇注时像开了雪碧瓶。我们吃过亏：一批高铁齿轮箱体，内部针孔密得跟蜂窝似的，最后只能通通报废。记住一个数字：树脂砂鑄型水分超过0.3%，气孔风险急剧上升。别问我怎么知道的——那批活儿让我年终奖减半。

2. 无损检测：宁可错杀，不可放过？

现在客户动不动要求铸件100%超声检测，灵敏度还往死里调。有时候我看着检测报告觉得荒谬：一个直径2mm的单个夹杂，在受力分析中根本没影响，但人家就是要退货。从质量过剩的角度看，这属于资源浪费。但话说回来，谁敢冒险？

问：铸件内部缺陷到底怎样快速检测？
答：看材质和壁厚。钢铸件首选超声，能穿透两三米，但对操作人员要求高；球铁和灰铁的话，声波衰减厉害，我更倾向射线，虽然慢但图像直观。现在有相控阵和TOFD，效率提升不少，就是设备贵。对于批量件，我们尝试过工业CT，只能抽检，成本太高——一件风电轮毂的CT检测费要四五千。

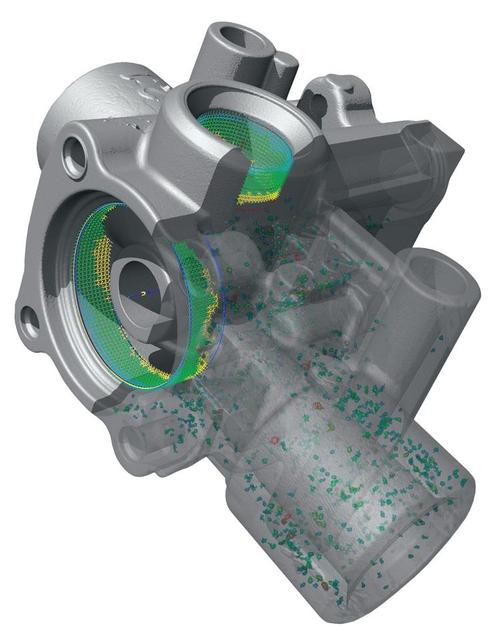

工业CT检测大型铸钢件内部缺陷 问：铸件补焊后，强度会打折扣吗？
答：这是老生常谈了。焊得好，性能恢复90%以上没问题，但热影响区容易产生新裂纹和硬化。我们规定，重要受力部位补焊后必须做局部热处理，且同一位置最多补焊两次。还有，补焊工必须持证——我见过野路子的补焊，表面看着光滑，打磨下去全是气孔夹渣。

3. 热处理：看不见的博弈

铸造应力不消，早晚出大事。但热处理这活儿，玄学得很。同样的炉子、同样的曲线，冬天和夏天的结果能差出一大截。去年有个特大筒节，正火后硬度偏高，车不动。查记录，工艺没问题，最后发现是淬火池的水循环泵坏了一个，导致局部冷却过快——这种事找谁哭去？

现在我的经验是：对厚大截面铸件，升温速度宁愿保守，每小时别超过50℃，不然内应力没释放透，风险后延到机加工甚至服役期。另外，回火一定要充分，我习惯在标准回火温度下延长2小时，代价是燃气费多掏点，但安心。

还有一个容易被忽视的点——铸件铸态下的粗大晶粒，靠热处理可以细化，但改善有限。很多人指望热处理当救命稻草，其实真正的功夫在浇注前的变质处理。我们试过在钢水里加微量钛和铌，效果比单纯调热处理强得多。

说到这里忍不住吐槽：现在铸造行业恶性竞争，客户压价，原材料疯涨，一些小厂在熔炼上偷工减料——把废钢杂料回炉，成分一塌糊涂。铸件出来不好，拼命在热处理上找补，这思路从根本上就歪了！

4. 不要迷信模拟软件

MAGMA、ProCAST 大家都用，但边界条件设不准，模拟就沦为动画片。尤其是凝固参数的换热系数，很多厂直接套默认值，差之千里。我们曾经迷信一个流场模拟结果，把浇口位置改了，结果全场缩松。后来实测发现，型砂的透气性只有软件设定值的一半。模拟是辅助，最后拍板还得靠经验。我现在要求，任何基于模拟的工艺变更，必须先干两件试棒验证。

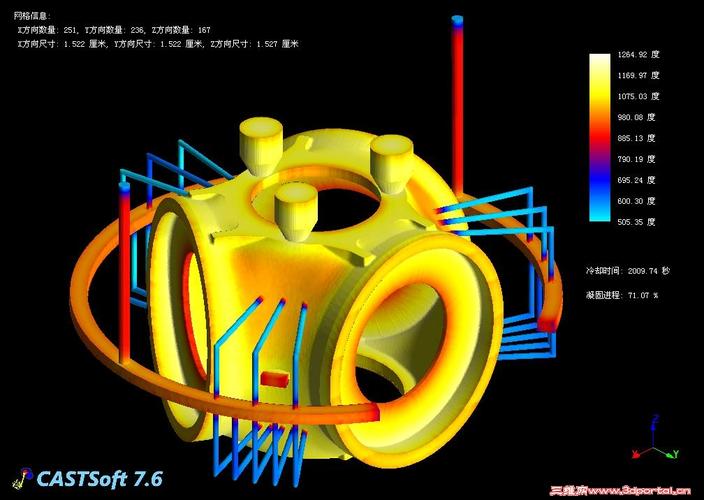

铸造凝固模拟软件温度场分析 问：对于外协铸件，怎样快速考察供应商？
答：别光看样品和证书。我会做三件事：一看熔炼记录，二看砂处理系统，三查热处理炉温度校准记录。这三件没问题，质量基本可控。还有，去对方车间，看他们把不合格铸件堆放在哪——如果四处随意丢弃，而不是划区隔离评审，说明质量文化堪忧。

最后说几句掏心窝的话。铸件这玩意儿，真是“三分工艺，七分管理”。同样的图纸、同样的标准，不同厂家出来的东西天壤之别。想稳定质量，就得像伺候大爷一样伺候每个环节——从砂子的含水率到炉温的均匀性，一个都不能松。累是真累，但看着毛坯变成光洁的零件，那种成就感，也值了。
