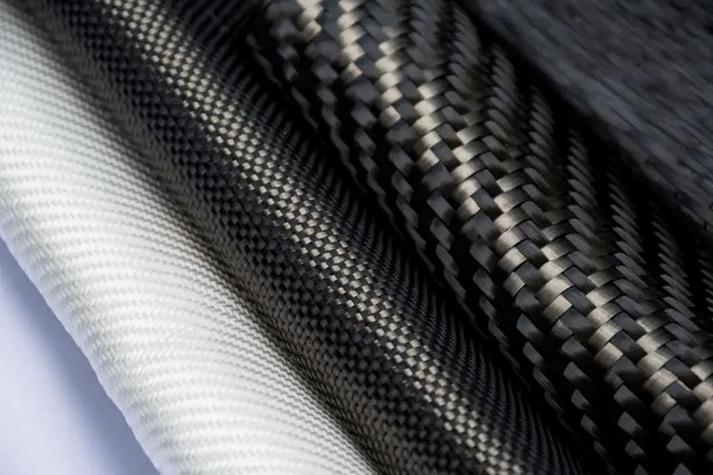

第一次摸到碳纤维板的时候，我手心全是汗。不是紧张——是这玩意儿的触感太奇怪了。轻得像泡沫，硬得硌手，敲一下还有金属般的脆响。你知道那种感觉吗？就像拿着一块来自未来的材料，还没被所有工艺手册定义清楚。

说实话，搞了快二十年机械加工，我自认对钢材铝材了如指掌——屈服强度、延伸率、热处理窗口，闭着眼都能背。但纤维材料完全是另一个维度的事儿。它不是“一种材料”，它是一个家族。碳纤维、芳纶、超高分子量聚乙烯纤维、玻璃纤维……更别提玄武岩纤维这种偏门货了。它们不讲各向同性，只跟你谈铺层方向、树脂匹配、固化曲线。烦人。但真香。

碳纤维到底有多强？

咱们先看几个数字。T300级别的碳纤维，抗拉强度大概3500MPa，密度1.76g/cm³。什么概念呢？钢材的密度7.8，强度算1000MPa好了。所以比强度——强度除以密度——碳纤维是钢的十几倍。这就意味着，如果你能用它替换掉结构里一半的钢件，重量能往下砍70%。在航空航天和赛车上，这哪是减重，这是换命啊。

碳纤维预浸料铺叠车间工人操作场景

但光看数据会掉进陷阱。碳纤维的强度是单向的，垂直于纤维方向你拿指甲都能抠出印子。所以设计零件时，铺层角度错5度，整个件的模态频率都能飘。我见过太多图纸——工程师把“碳纤维”当成黑匣子，标个厚度就完事，结果振动测试直接裂开。哎。

芳纶呢？跟碳纤维是两个脾气。凯夫拉那种，抗冲击好得离谱，但压缩强度像豆腐，还特别吸湿。超高分子量聚乙烯纤维更绝，轻到能浮水上，耐候性一流，可熔点才150℃，一过热就软。每种纤维都有自己的脾气，你得顺着毛捋。

为什么这么贵？——成本背后的真相

每回跟客户聊到碳纤维零件报价，对方脸就绿了。“不就几块布加胶水吗？”我真想把这话做成表情包。碳纤维贵，从原丝就开始了。聚丙烯腈前驱体经过预氧化、碳化、表面处理、上浆，温度精确到±5℃，时间精确到秒，一条生产线点动一下就是几十万。

碳纤维生产线高温碳化炉内部

更头疼的是，工艺成本占比高得吓人。自动铺带机、热压罐、五轴水切割，设备贵，效率还低。一个形状稍复杂的件，铺层要几十层，每层都得压实、定位。手工铺的，人一打喷嚏这层就可能歪了。然后固化，热压罐里焖好几个小时，跟炖肉似的。

有没有便宜点的？有。玻璃纤维。E-glass便宜得像不要钱，强度也还行，不过模量低，容易蠕变。所以到底选哪种纤维，根本不是看性能表就行。你得权衡减重效果、模具摊销、节拍时间、甚至涂装工艺……聊着聊着，客户就哭了。

问：碳纤维零件制造中，最大的成本陷阱是什么？

答：模具。尤其对中小批量，钢模或铝模的摊销能把单件成本推上天。很多人没算明白——纤维材料本身大概只占零件最终成本的20%-30%。大头都在模具、固化、和无损检测上。所以现在有种流派：用3D打印做模具，或者干脆用热塑性纤维，省掉热压罐，直接在压机里几分钟成型。但热塑性纤维浸润难，又带来新麻烦。

问：听说可以用回收碳纤维降低成本，靠谱吗？

答：噱头大于实际——至少目前。回收碳纤维基本都是短切，力学性能下降明显，还不如直接用新的玻璃纤维。除非你有特定的应用，比如注塑增强的非结构件，那倒是可以。但别指望它帮你造车架。

汽车里的纤维革命：这回不是PPT造车了

汽车里的纤维革命：这回不是PPT造车了

几年前的碳纤维热潮，吹得天花乱坠。宝马i3的全碳车身，成本据说最后让财务部门集体血压飙升。但现在冷静下来了，路线更务实：混合纤维、局部增强、热塑性铺层。比如底盘部件，用玻璃纤维增强聚丙烯，减重30%同时成本只涨10%，这才是能走量的逻辑。

最新实践中，我看到一些聪明的玩法。比如编织混杂纤维织物，碳纤维和芳纶混编，兼顾刚度和冲击韧性。还有些厂子开始用自动铺丝技术做汽车结构件，节拍提到几分钟一件，比过去手工快十倍。传感器也进步了，在线监测树脂流动性，把空隙率压到1%以下。

但千万别以为这就是成熟了。每种纤维的界面处理、铺层仿真、连接方式……全是坑。碳纤维和铝合金接触还有电偶腐蚀，得加玻璃纤维隔离层——这事我有次忘了，样品在盐雾箱里放了三天，全起白毛。崩溃。

制造工艺的坑与悟

制造工艺的坑与悟

说实话，纤维的制造过程就像谈恋爱——前期投入大、不确定因素多，但一旦摸透脾气，回报率特别高。加工最恼人的是，纤维复合材料是“各向异性的多相体系”。这词听起来装，其实就一个意思：你根本没法用传统金属切削的经验去套。

钻孔是典型。普通麻花钻一上去，分层、毛刺、撕裂，什么都有。得用特殊几何的钻头，或者干脆上超声辅助加工。我工具箱里现在躺着一盒崩了刃的硬质合金钻头，都是给碳纤维交的学费。水切割倒是没毛刺，可吸水率高的芳纶一碰水就废。

连接更是艺术。粘接？需要表面处理，等离子、火焰、激光，每种纤维配方都不同。机械连接？得预埋金属嵌件，还要考虑热膨胀系数差异。有一次冬天装的样件，夏天直接鼓包，因为铝嵌件把纤维层撑裂了。从那以后，我见人就劝：做纤维件，环境箱先跑100个循环再谈量产。

问：小批量试制时，有没有省钱的加工诀窍？

答：用预浸料搭配简化模具。不要求热压罐，可以尝试真空袋压+烘箱，虽然性能稍低，但模具费用砍大半。另外，多用仿真预演铺层，别老用试错法——试错的每一层都是钱。有条件上激光投影铺层定位，减少人工误差。

问：纤维件的无损检测为什么这么贵？

答：因为缺陷形式太多：分层、疏松、孔隙、纤维弯曲……最常用的超声C扫，设备百万起，操作还得持证。有公司在搞基于机器视觉的在线检测，看铺层褶皱和外来物，但离替代超声还远。所以目前，全检几乎不可能，只能靠工艺管控赌人品。

未来：纤维复合还有戏吗？

未来：纤维复合还有戏吗？

我特别反感那种动不动就“颠覆”的说法。纤维不会颠覆金属，就像铝合金没完全取代钢一样。但它在夹缝里找到了自己的位置，而且越扎越深。从风电叶片到压力容器，从假肢到折叠手机转轴，纤维的边界一直在外扩。

最近的兴奋点？热塑性纤维的回收闭环。终于有人能把废料切碎、重塑，性能损失控制在10%以内。还有自修复纤维的概念，微胶囊里包着固化剂，裂纹扩展时自动修复。虽然还在实验室，但想想就激动。另外，生物基纤维也在冒头，蓖麻油做聚酰胺，玉米淀粉做PLA纤维，减碳且轻。

不过我得泼个冷水：没有哪一种纤维是万能解药。每次做材料选型，我都想起一句老话——用对纤维，才是好纤维。别被参数表忽悠，别盲从趋势，去摸一摸样品，做几个简单样件，你的指头会告诉你更多。

行了，扯太多了。该去给烘箱换热电偶了，上次固化曲线飘了五度，纤维没骂我，老板骂了。
