上个月参观的那家晶圆厂，其洁净室里那些纯白色的陶瓷机械臂——表面粗糙度低于0.2μm——抓取12英寸硅片时，连一丝纤维都不会脱落。说真的，那一刻我开始重新审视陶瓷。

半导体工艺中的陶瓷困局

其实很多人对陶瓷的印象还停留在碗碟或瓷砖。但在半导体制造中，它是一个百亿美元级别的隐形巨头。光刻机、刻蚀机、薄膜沉积设备... 腔体内部的原件基本都在往陶瓷化走。为啥？单晶硅生长炉的温度动辄1400°C以上，普通金属早软了。而且，等离子体环境下的腐蚀性气体——CF4啊、NF3这些——对金属就是噩梦。陶瓷呢？能耐高温、抗腐蚀，还能保持极好的尺寸稳定性。更关键的是，它不导电，或者可以半绝缘，这在电控和射频环境中简直是刚需。

半导体设备陶瓷手臂洁净室

半导体设备陶瓷零部件，像陶瓷手臂、陶瓷吸盘、陶瓷环、陶瓷喷嘴等等，一台刻蚀机里用到的先进陶瓷零件可能超过200个。晶圆输送、吸附固定、聚焦环绝缘，全是它。市场数据？2023年全球半导体设备用精密陶瓷零部件的市场规模大概在40亿美金左右，且年复合增长超过8%。你想想，ASML的光刻机、应用材料的沉积设备，哪家不用？但遗憾的是，这块市场长期被日本京瓷、东芝材料、CoorsTek等国外企业把持。国内企业，近五年才真正开始奋力追赶。

氧化铝、碳化硅、氮化铝——不是你想象的那么简单

先进陶瓷可不是随便抓把土烧烧。配方、成型、烧结、精密加工... 每一个环节都是坑。选材上，就足够让工程师掉头发。

比如氧化铝(Al2O3)，是最常用的陶瓷基板材料。便宜，电绝缘好，热导率大概在25-30 W/m·K左右——足以满足一般功率器件的散热。但遇到高功率LED或者IGBT模块，它就吃力了。这时候氮化铝(AlN)上场，热导率能到170-200 W/m·K，和金属铝差不多了，但价格贵了不止十倍。还有碳化硅(SiC)，硬度仅次于金刚石，热导率也极高，常见于等离子体刻蚀设备中的聚焦环和腔室衬里，因为它是少数能扛住高能离子轰击的陶瓷。不过加工它？CNC刀具磨废率极高，精度还特别难控。我曾经见过一个厂，加工一个碳化硅吸盘，良率只有六成——那可是每片几千块的成本啊！这还不算，氮化硅陶瓷在高强度、抗热震的轴承和散热基板中也有应用，但烧结工艺更为苛刻。总之，没有万能材料，只有最合适的材料，并且取决于你愿不愿意承担那个价格和加工难度。

QA：关于先进陶瓷，那些让你头疼的问题

问：听上去先进陶瓷很好，但为什么普及速度没那么快？尤其是在半导体设备国产化浪潮下？

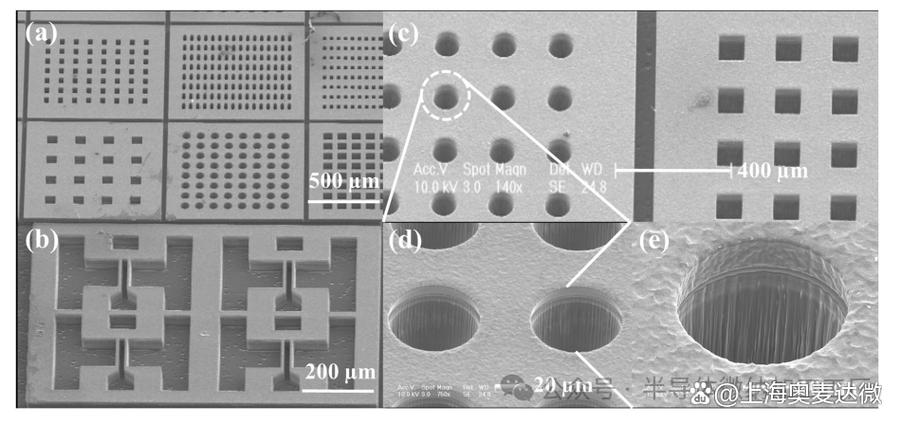

答：确实，最大的瓶颈在于加工。先进陶瓷的精密加工难度极高，因为材料硬、脆，极易崩边或微裂纹。比如一个12英寸的陶瓷真空吸盘，平面度要求达到1μm以内，表面粗糙度Ra需小于0.1μm。这需要超精密磨削和抛光技术，而国内拥有这种加工能力的企业寥寥无几。另外，陶瓷的烧结工艺也直接影响微观结构和性能。比如氧化铝，纯度从96%到99.9%，性能差距巨大。高纯氧化铝原料国内供应就不稳定，有时还受出口限制。还有，陶瓷零件的检测也很复杂，超声波探伤、X光、SEM，还要做热导率、强度测试。研发周期长，客户认证动辄一两年。没有耐心和持续投入，很难出结果。

碳化硅聚焦环等离子体刻蚀

突围与陷阱：国内先进陶瓷的实况

突围与陷阱：国内先进陶瓷的实况

最近几年，国内确实冒出不少先进陶瓷企业，部分已经进入了中微半导体、北方华创等设备龙头的供应链。这是好现象。但坑也不少。我见过有些公司，拿着高校的某个配方，就敢号称可以替代京瓷。结果量产批次稳定性一塌糊涂，最终导致设备良率波动，被客户罚到哭。所以，真正要突破，不单是材料配方的问题，更是整个精密制造体系的提升：从高纯超细粉体制备、近净尺寸成型、精密烧结、高精度加工到检测和清洗包装，缺一环都不行。而且，市场端的反馈也很重要。半导体行业相对封闭，一旦验证通过便不轻易更换供应商。国内企业需要更快抓住窗口期，尤其是在第三代半导体、先进封装（如FC-BGA、2.5D/3D封装）对陶瓷基板提出新要求的当下，氮化铝和氧化铝基板需求正在快速膨胀。

最后一个问题

问：作为设备端的采购或研发，如何评估一家陶瓷供应商是否靠谱？

答：别光听PPT吹。先去它的车间看看有没有真正的CNC磨床、高温炉、三坐标测量和洁净室。要求它提供材质证明和批次检测报告。有条件的，直接送样到你的设备上跑工艺，看颗粒污染、表面磨损和电性能变化。另外，看看它有没有跟你的客户或者竞争对手有过合作经验。说实话，这个行业口碑非常重要。还有，问清楚它的粉体来源——是进口日本还是国产？某种程度而言，这决定了材料性能的天花板。当然，如果你的需求量巨大且成本敏感，也不是不能一起帮助完善国内粉体供应链。毕竟，半导体设备国产化的最终目标，是让整个产业链强壮起来。
