说实话，干挤压这一行，刚入行那会儿我真觉得跟小时候玩泥巴差不多——把一团软乎乎的东西从一个孔里硬挤出来，出来就是一根长条。后来才明白，这玩意儿深了去了。航空大梁、高铁车体、iPhone外壳，都跟这‘挤’字脱不开关系。

铝挤压生产线车间实拍

但你别以为这行好干。去年我去山东一家铝材厂，车间主任老刘抓着我吐槽：“一模一样的参数，换卷料，出来的型材就扭得像麻花，你说气人不气人！” 挤压就是这样，看似粗放，实则精致到每个细节都决定成败。

温度？差一度也不行

挤压温度是个玄学。铝型材通常要在450℃到500℃之间干活儿。低了，挤不动——机器嘎嘎响，模具寿命刷刷掉。高了，材料过烧，表面起泡，晶粒粗大，一折就断。有次调试一款7系航空铝，我仗着经验把料筒温度设到480℃，结果挤出来的型材弯头带裂纹，全报废。后来查了相图，那牌号的过烧温度才475℃！自那以后，我每次调温都像量体温一样谨慎。

温挤压倒是讨巧，三四百度就能干，精度高，还省电。但温挤压模具是个烧钱的主儿，没点家底的小厂玩不起。冷挤压？那纯粹是力气活——室温下靠巨大吨位压机把金属挤得服服帖帖。好处是不怕氧化，尺寸准得吓人。坏处嘛... 模具崩口比吃饭还勤快。

问：为啥我家的挤压件老是表面粗糙，像长了鸡皮疙瘩？
答：大概率是挤压速度没配好，或者模具工作带抛光不到位。速度快了，金属流动不均匀，外层撕裂；模具如果没撸光滑，摩擦阻力大，表面就像啃过一样。还有种情况——坯料加热不均匀，外面热了里头冷，一挤就起皮。记住三要素：温度、速度、模具光洁度，缺一不可。

模具那点事儿

干挤压的都知道：模具是心脏。设计的时候，工作带长短、分流孔布局、焊合室深度，哪个都能让你熬一宿。我见过最离谱的模具，分流桥做得太薄，上机三根料就塌了，钢渣崩进料胆里，整台机修了两天。老板脸都绿了。

挤压模具设计3D图

当然也有神人。广东有个老师傅，没念过几天书，但修模手艺绝了。一根料出来有点弯曲，人家拿手砂轮在模具出口处蹭两下，就蹭两下，再上机，笔直。问他原理，他嘿嘿一笑：“感觉。” 这种经验你上哪学去？不过现在都兴仿真了，Optris、QForm这些软件跑一跑，能提前看出哪里可能流速不均，少走很多弯路。

速度与激情（和报废）

速度与激情（和报废）

挤压速度这玩意儿，有点像飙车。慢了，效率低，老板不干；快了，型材温度飙升，内部产生粗晶环，力学性能完蛋。上个月我们试一套新模，我手贱把挤压杆速度加到8mm/s，心想这600吨的机子还怕啥。结果——出料口那根型材红得发白，直接熔断了！没错，金属真的熔化了，就像挤面条挤断了似的。车间里一股焦糊味，监控记录显示出口温度超过570℃。我当场石化。

所以说，速度必须和温度、合金种类、挤压比挂钩。挤压比大的件更得压慢点，让热量散出去。现在有些高端机用等温挤压技术，靠闭环反馈自动调速，让出口温度恒定。这玩意儿真香，但价钱也香。

问：挤压比怎么选才合理？
答：看材料和用途。建筑铝型材挤压比20~50常见；工业材有时候能到80以上。挤压比太大，变形抗力猛增，不仅费劲，而且容易造成头尾组织不均。如果产品截面太复杂，就别死磕一次成型，考虑下冷拔或者机加工二次处理吧。另外，挤压筒的填充系数别忽略，一般控制在1.05~1.15，太小排气不畅，太大浪费。

未来？别光看热闹

现在一说挤压就提新能源汽车。电池托盘、电机壳、门梁，全是铝合金挤压件。需求暴涨，逼着工厂升级——大吨位压机、在线淬火、精整矫直，缺一个都接不到订单。最烦人的是，特斯拉搞了个一体压铸，一堆人唱衰挤压，说什么以后汽车底盘件都要压铸了。要我说，压铸和挤压就不是完全替代关系，长条状型材非挤压不可，而且挤压尺寸精度和强度稳定性压铸根本比不了。别自己吓自己。

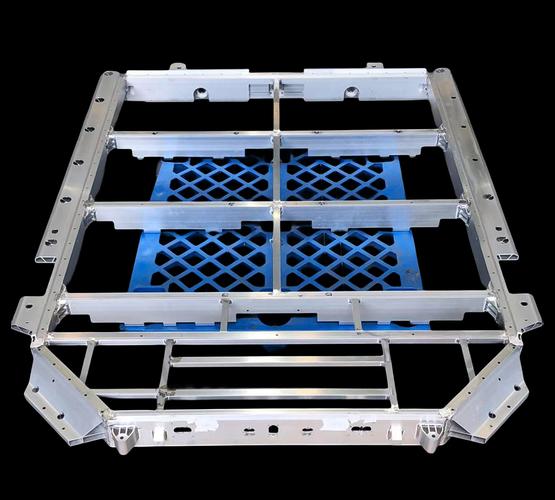

新能源汽车铝合金挤压电池托盘

还有个趋势：微通道扁管挤压。空调换热器用的，宽度几十毫米，壁厚不到0.3毫米，密密麻麻几十个孔。这玩意儿挤压难度逆天，模具芯头跟针尖似的，稍有不慎就堵模。但成功了利润也大。我挺服气那些搞精密挤压的工程师，简直是钢丝上跳舞。

最后吐槽一句：别总迷信进口设备。国产挤压机现在精度也不差，售后服务还方便。有些德国二手线，买回来电路图都对不上，修个传感器找遍全国。当然，话说回来，关键液压件还是人家的香，这个得认。

挤压这行，水很深，但很有意思。从一根实心圆棒变成各种精巧的断面，那种变形过程看得久了，会莫名有种成就感。只是下一次再调参数的时候，我还得提醒自己：手别贱，参数一步步来。
