干电镀这行快二十年了，什么稀奇古怪的故障没见过。前一阵子有个厂，挂镀线上出的镀件，亮是亮，但一折弯就爆皮，跟雪花似的往下掉。过去一瞅 —— 好家伙！前处理槽的除油剂浓度低了三个点，活像是洗碗没放洗洁精。就这么个破事儿，折腾了人家一礼拜。镀液可是花大钱买的进口货，白瞎了。说真的，电镀这手艺，三分靠药水，七分靠管理，这话一点不假。

别把电镀想得太玄乎，但也不能不当回事

原理讲过八百遍了：阴极、阳极、电解液，通上电，金属离子往工件上跑。可架不住有人还是迷糊。有一次去讲课，底下坐着一水儿的技术员，我画了个图，问大家“阳极钝化”是咋回事。居然有人回答是阳极溶解太慢 —— 完全整反了！阳极钝化是不溶解，或者溶解出高价离子，导致镀液失衡。最常见的就是镀镍时阳极发黑，pH值跟过山车似的。这时候往镀液里补多少主盐都没用，得先查阳极面积、电流密度，还有氯化物够不够。

电镀阳极钝化故障诊断示意图

现在好多年轻人一上来就用霍尔槽试片，但连基本的波美度都不会测。仪器越来越先进，功底却越来越薄。有一次我给一家汽车零部件厂做诊断，镀锌线老是有粗糙颗粒，他们怀疑是镀液脏了，拼命过滤。我拿磁铁往槽底一吸 —— 好么，一堆铁屑！前道冲压的毛刺没清理干净，带入镀槽，成了现成的微电池。这种细节，书上不写，全凭经验。

无氰电镀是趋势，但别被忽悠瘸了

环保的达摩克利斯之剑悬在头上，氰化物谁都不想碰。于是，无氰镀锌、无氰镀铜、无氰镀银一窝蜂上。尤其是无氰镀锌，现在碱性锌酸盐镀锌已经很成熟了，但！我只能说，在某些性能上，离氰化物还真差着口气。分散能力、深镀能力，特别是铸铁件，无氰镀锌的覆盖力明显不够。我一个客户，做出口五金件，用无氰镀锌死活过不了盐雾试验 96 小时，没办法，只能又用回氰化物，但废水处理投入成本高得吓人。后来换个思路，用酸性氯化钾镀锌，调整光亮剂，盐雾居然过了 120 小时。所以，别一听“无氰”就以为是万能药，得根据基材和性能要求来选。

说到这儿，插一句：三价铬钝化也一个德行。六价铬被禁了，三价铬确实环保，但耐腐蚀性咋么也比不上。尤其是彩锌，三价铬的彩太淡，客户不认。现在有些配方能做出浓艳的彩色了，但成本高，封闭剂得用好的。哎，都是逼出来的。

问：无氰镀锌真的能完全替代氰化镀锌吗？

答：目前还不能说100%替代，特别是对高抗蚀性、高分散要求的零件，比如深孔、盲孔件。氰化镀锌的分散能力和覆盖能力仍是顶尖，无氰体系虽然在进步，但遇到疑难件还是吃力。不过，对于大多数普通钢件，碱性锌酸盐镀锌加适当的添加剂，完全可以达到要求，而且废水处理简单很多。建议先做工艺试验，别盲目切换。

精密电镀：半导体、芯片，咱们也能摸到边了？

以前觉得晶圆电镀是神仙干的活，现在国内也有厂家在搞了，虽然良率跟美日还有差距。那玩意儿，镀层均匀性要控制在纳米级，电流密度分布、流体力学模拟、添加剂控制......复杂程度不是一个量级。我在一个展会上见过一台国产的高速镀锡设备，用于IC引线框架的，速度能到每分钟几十米，镀层厚度误差小于1微米。震撼！不过，伺候这种设备，对镀液的管控近乎变态：温度波动不能超过±0.5℃，pH在线监控，分析频率按小时计。一般的电镀车间，水温随着季节变个三五度算正常，在这儿就是灾难。

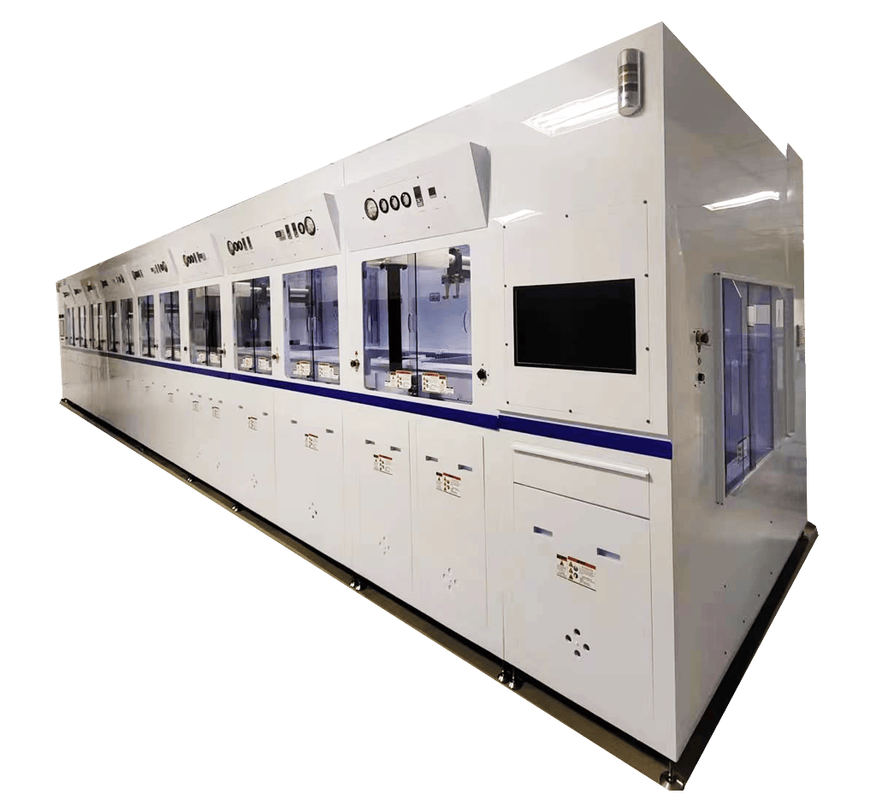

半导体晶圆电镀设备生产线

但精密电镀不光是半导体的事，连接器、医疗器件也都需要。比如军工的连接器，镀金厚度要求0.8微米，且绝对要连续均匀，不能有针孔。我们以前用高速镀金工艺，电流密度能开到20A/dm²，但必须配合脉冲电源和特殊的给水系统，否则镀层发雾。光一个阳极挡板的设计，就调了无数次。真是细节决定死活。

问：电镀液的寿命到底有多长？什么时候该换槽？

答：这个问题常被问。电镀液理论上可以通过连续过滤和补充添加剂无限期使用，但实际上，随着金属杂质、有机分解产物的累积，必然会老化。典型的信号：镀层发脆、光亮度下降、覆盖能力变差、低区发灰，或者要加很多的光亮剂才能维持效果。这个时候就要做碳处理或树脂处理，甚至局部净化。要是处理成本太高，比如杂质多到影响结合力了，那就只能部分或全部换槽。我的经验，一个维护良好的镀液，三年不用大换；维护不好的，半年就完蛋。

电镀车间的隐形杀手：不仅仅是废水

电镀车间的隐形杀手：不仅仅是废水

环保现在抓得严，废水零排放喊了多少年。其实，电镀车间最大的环境风险点是废气，尤其是铬雾和氰化氢。好多厂家废水花了大力气，废气却只是简单喷淋，甚至直排。前年就有个挂镀线，因为铬雾抑制不好，工人反映咽喉疼，一查，车间空气中六价铬超标几十倍。这要出人命的！所以，现在除了用铬雾抑制剂，还要加强排风和回收。另外，阳极泥、废滤芯、废树脂这类危险废物的处置，也是大坑。最近我们在试用一种新的无铬钝化工艺，烘干不用水，就是想从源头减少危废。

说到节能，电镀槽的加热能耗惊人，尤其冬天。有家厂子在槽体外面包了层气凝胶保温，节能百分之三十以上。还有用热泵回收余热的，初期投入高，但两年回本。这都是实打实的钱，老板们算得精着呢。

干我们这行，学不完的新东西。这几年，数字孪生、智能制造也开始往电镀车间渗透了，实时监控镀液参数，自动补加，故障预警。虽然中小厂还玩不起，但趋势摆在那。搞技术的人，最怕固步自封 —— 你说是不是？
