上周去了趟宁波的喷涂代工厂，那场面——让我想起当年在杜尔实习的时候。车间里弥漫着一股固化炉的焦味，几个老师傅正对着一个刚下线的保险杠指指点点。走近一看，橘皮纹严重得能当砂纸用。老板在旁边搓手，一脸尴尬：“李工，这已经是第三批了……”

汽车喷涂线上机器人手臂喷涂保险杠

我摸了摸涂层，叹了口气。问题根本不在原料，而是输在了喷房温湿度控制上。可当初他们听信设备商的话，花上百万买了台“全自动机器人”，却连最基础的空气处理单元都没升级。说实话，这种故事在行业里太常见了。对吧，喷涂这行当，水可深了。

很多人以为喷涂就是“拿把枪喷上去”，其实光是前处理就能写本书。比如磷化膜的粗糙度，Ra值每高出0.2微米，涂层附着力就可能掉一个等级。这些细节设备商从来不会跟你讲，他们只关心你能不能签下那台号称“进口喷枪”的傻大黑粗设备。

无气喷涂真能省漆？别天真了

前阵子有个做工程机械的客户，非要上无气喷涂，说人家宣传能省30%涂料。我直接怼回去：你喷涂的工件有超过60%的平面吗？没有的话，上高压无气就是浪费！那玩意儿靠高压雾化，喷幅大得像排笔，适合船舶、钢结构那种大平面，对于挖掘机斗齿这种异形件，反弹漆雾能呛死你。💡

无气喷涂设备喷涂挖掘机结构件现场

后来我建议他们改空气辅助无气喷涂，结合了无气的出漆量和空气雾化的细腻度，喷斗齿的时候效率翻倍，漆膜厚度也稳了。他们半信半疑试了一条线，结果VOC排放还降了15%——废话，反弹少了当然废气就少了。💡 不过话说回来，空气辅助的喷枪维护确实麻烦点，每天得洗枪，不然堵得你没脾气。❗

问：粉末喷涂是不是比液体漆更环保？
答：不一定。粉末涂料确实没有VOC，但它的固化温度高，一般在180-200℃，能耗大得吓人。而且粉末换色慢，如果你经常换颜色，那些剩余粉末最后全成危废了。反倒是水性漆配合红外催化固化，可以做到全周期碳排放更低。但具体得看你的工件材质和产量，不要被“零VOC”的宣传带偏。

静电喷涂的奥秘：让粉末“聪明”地附着

说到粉末喷涂，就不能不提静电喷涂。原理不复杂，高压静电发生器让喷枪电极产生负高压，粉末粒子带电后飞向接地的工件。可真到了现场，问题就来了：死角覆盖不上、背面露底。有次在佛山一个铝型材厂，他们喷涂长条型材，两头粉末过厚，中间却薄得透光。老板怪粉末不好，其实是静电场的法拉第笼效应在作祟——凹槽内电场屏蔽，粉末进不去。

怎么办？调整喷枪的电压和出粉量只是基础，我让他们试了摩擦静电喷枪，不用高压发生器，靠粉末与枪管内壁摩擦带电，反而对死角更有奇效。只不过摩擦枪对环境湿度敏感，湿度超过70%就罢工。南方的梅雨季，还得加一台除湿机候着。😂

问：为什么我喷涂的涂层总起泡？
答：十有八九是底层有水汽。特别是铸件，沙眼里藏的水分一加热就膨胀。你就算前处理烘干再久，孔隙里的水汽也难排尽。我见过最狠的一招：喷涂前把工件加热到比固化温度低20度，保温半小时，让水汽先挥发，再喷底粉。虽然费点电，但总比返工强。另外注意粉末储存，开封后没用完的必须密封，否则受潮后喷出来全是痱子点。

“智能化”喷涂产线，关键在闭环控制

这两年很多厂都在上MES系统，把喷涂参数传到云端。可我问不少车间主任，真正用起来的有几个？数据倒是哗哗地采，温度、湿度、膜厚……但全是事后看报表，没形成闭环。✅ 真正的智能化不是大屏幕看数据，而是工艺参数实时回控。比如膜厚检测仪反馈厚度偏低，系统能自动调高输漆量或放慢链速，这才叫闭环。

去年帮青岛一个家电厂改造，喷冰箱侧板，原来人工测膜厚一天抽检三次，误差全靠手感。我们在后段加了几套非接触式湿膜测厚仪，数据直接回传给机器人，机器人动态调整流量，三个月下来，涂料节省了11.2%，不良率从3%降到0.5%以下。说实话，这个数字把我也惊着了——但仔细想想，就是因为以前太浪费了。

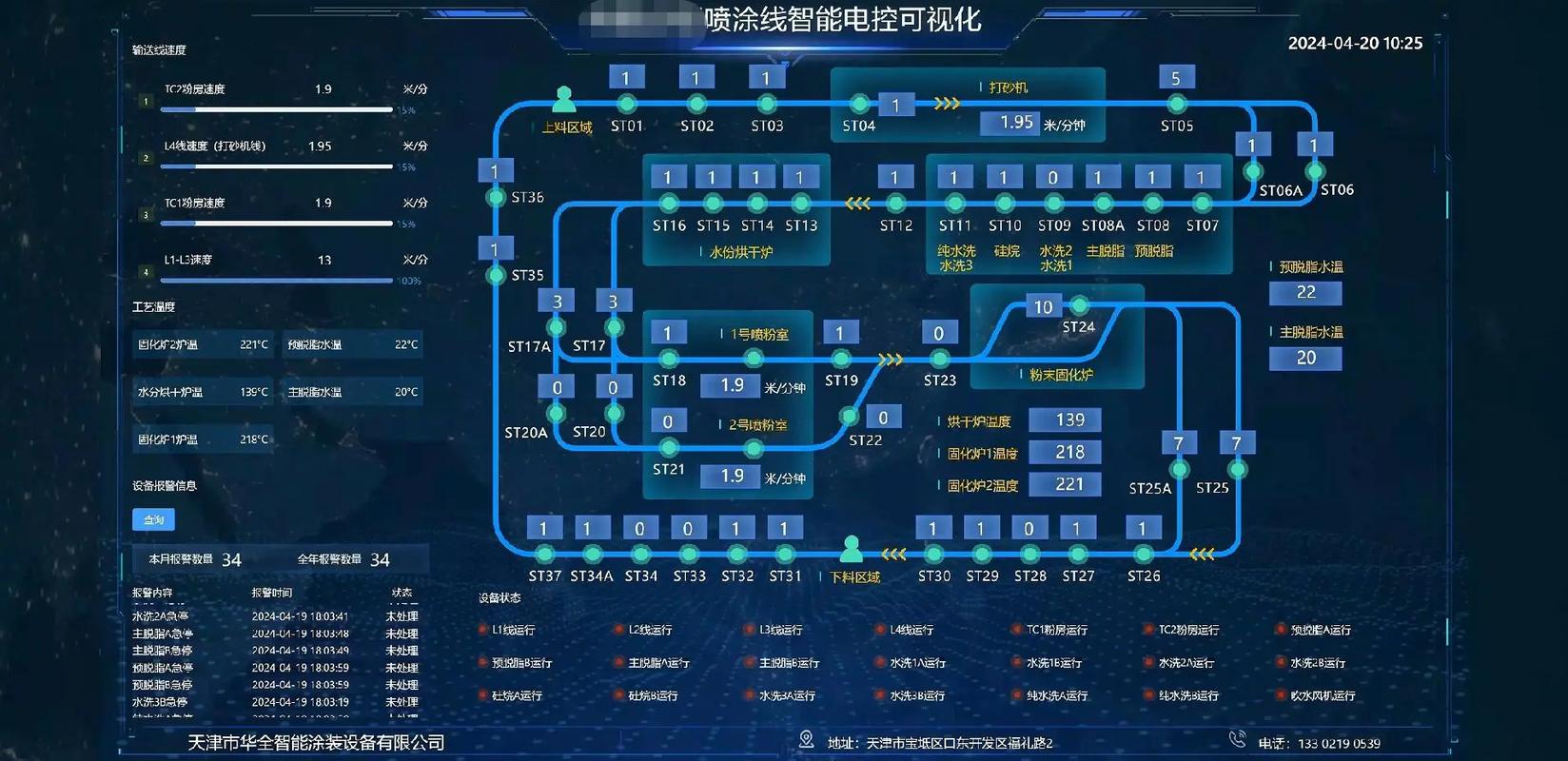

喷涂车间智能化产线闭环控制系统界面

而且别以为上了机器人就万事大吉。机器人的仿形程序得定期校准，特别是换批次或换颜色后。我见过一家厂，旋杯转速设置万年不变，结果不同批次的铝粉漆金属感晃来晃去。其实旋杯转速直接影响雾化粒径和涂料中的金属片排列，转速高一丁点，效果像换了个漆。💡

最后聊几句心里话。做喷涂二十年，最大的感受是：设备只是载体，工艺管控才是灵魂。很多老板舍得花几百万买设备，却不愿意一个月花几千块做工艺验证。到头来，设备当摆设，涂层质量全靠运气。下次再有人跟你推销“万能喷涂方案”，建议你直接让他滚蛋——这行没有万能，只有因地制宜。

行，今天就唠叨这么多。车间里那台固化炉又在滴滴叫了，我得去看看温度曲线。下回有空再聊喷粉房回收系统的猫腻。
