干这行快二十年了，说实话，每次看到图纸上只标了个“表面处理：电镀”或者“涂装”，心里就咯噔一下。太笼统了。就像去饭店点菜，只说“来个肉菜”——厨师不骂你就怪了。表面处理这玩意儿，往小了说，是给零件一层皮；往大了说，直接决定产品寿命、精度、甚至安全。可偏偏很多人不重视，直到出了问题才拍大腿。

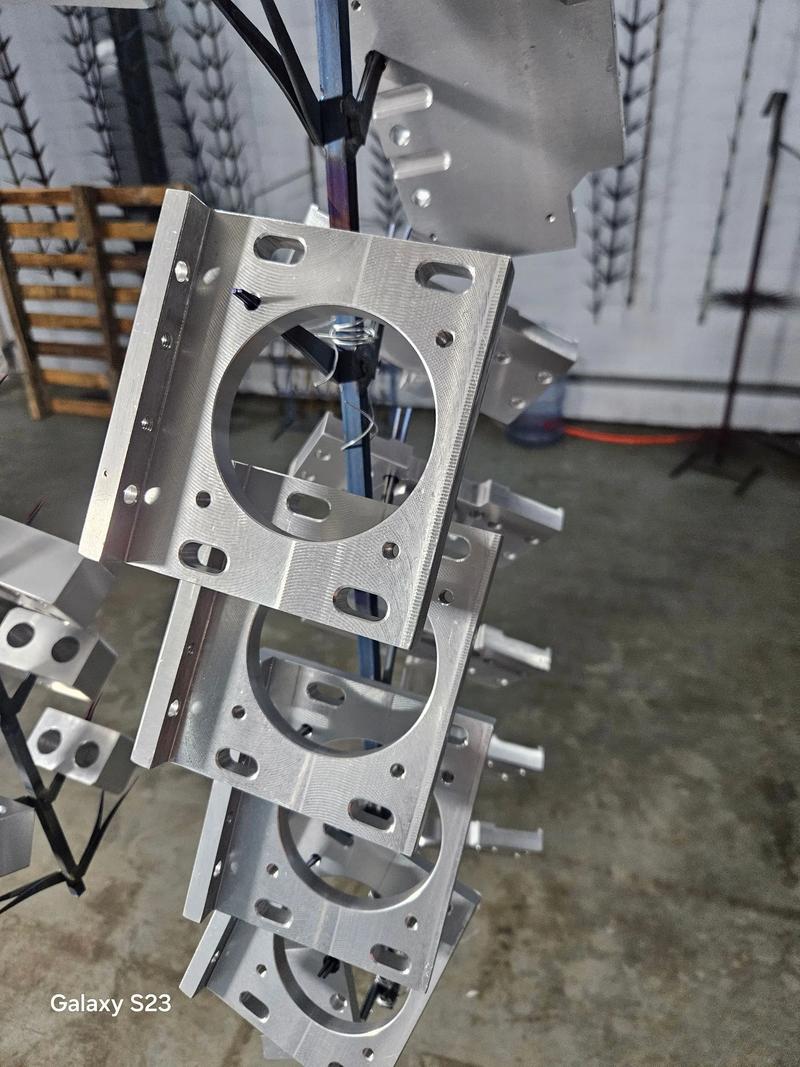

工业零件电镀前后对比图

去年有个做户外设备的客户，产品出口到北欧，结果第一批货过去，半年不到，镀锌件锈得一塌糊涂。索赔上百万。查下来，原因简单得让人想哭：他们选了普通电镀锌，没考虑高湿高盐环境，镀层薄得像纸。我问他，当初怎么不选热浸锌或者达克罗？他愣了半天，说“图便宜”。唉——便宜没好货，这个道理在表面处理上，那是加倍应验。

电镀不是万能药，选错镀种哭都来不及

很多人一提到防锈，张口就是“镀锌”。镀锌当然好，性价比高，用在室内或者一般环境没毛病。但镀锌层在酸性或者高盐环境下，表现就拉胯了。这时候你得考虑镀镍、镀铬，甚至多层镀。有个窍门：如果零件需要导电，千万别乱镀，镀层会影响接触电阻。我吃过这亏，早期做电气柜里的铜排，为了防氧化镀了层镍，结果温升超标，差点把柜子烧了——真事。后来才改用化学镀锡，又薄又稳定。

再比如装饰性电镀，汽车上的塑料件镀铬，那讲究多了。前处理做不好，起皮、麻点，分分钟报废。有些小厂直接用六价铬，颜色是亮了，但环保这关过不去，欧美订单根本接不到。现在都逼着往三价铬转，成本涨了不说，颜色控制更难。这就是现实，环保和性能的拉锯。

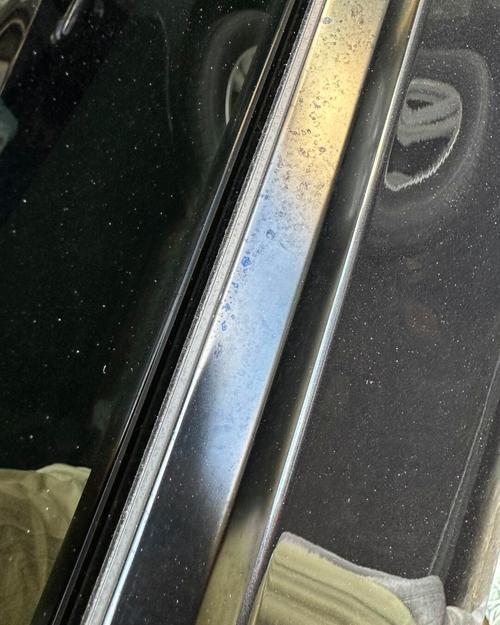

汽车格栅塑料电镀铬表面缺陷

阳极氧化：铝合金的铠甲，但千万别乱来

阳极氧化：铝合金的铠甲，但千万别乱来

做了铝合金零件，上阳极氧化，几乎是个标配。美观、耐磨、还能染色。可是，铸铝做阳极氧化，很容易发灰发暗，甚至起粉。因为铸造铝合金里面硅含量高，氧化膜不纯。这时候要么换工艺，比如微弧氧化，要么干脆改喷漆。最烦那种设计人员，明明图的是压铸铝，非要亮黑色阳极氧化，还怪我们做不出来。真不是我们不努力，是物理化学定律在那摆着。

对了，硬质阳极氧化，膜厚能到几十微米，硬度堪比刚玉，用在液压阀体、气缸内壁，耐磨得一塌糊涂。但记得留余量，膜厚上去，尺寸会变。曾经给一个做机器人的公司做手臂关节，公差要求±5μm，硬氧之后超差，全报废，几十万没了。就因为在工艺评审时没把膜厚计算进去，教训啊！

喷漆还是粉末喷涂？别只看表面

这个问题经常被问。简单说，粉末喷涂耐候性好，环保，但边角容易露底，而且颜色不能太复杂。喷漆呢，调色自由，流平好，但VOC排放大，成本高，而且漆膜硬度不如粉末。最近一两年，水性漆推广很快，尤其在大厂，环保督察来了，油性漆马上要停用。我们车间去年改造了喷漆房，全上水性漆，光设备投了三百多万。但说实话，水性漆的施工窗口比油性窄，温湿度控制不好，容易起泡、流挂。工人们叫苦不迭，习惯了油性的快干，现在得伺候油漆，一肚子抱怨。

这里插一句：不管什么涂层，前处理都是命根子。脱脂不彻底，磷化不到位，后面全是白搭。现在很多自动线用硅烷处理代替磷化，环保多了，但对表面洁净度要求更高。我们给汽车配件做涂层，盐雾测试要求1000小时，少一分钟都不行。那种反复修补的日子，真是够够的。

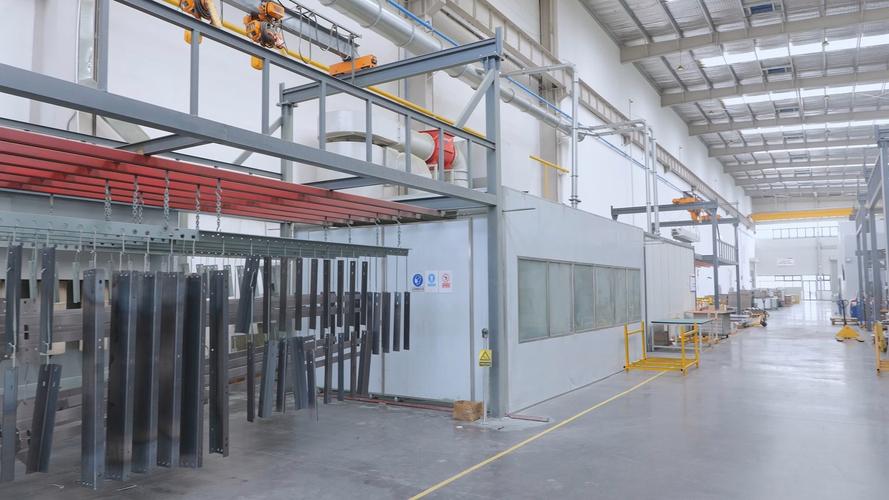

粉末喷涂生产线硅烷前处理槽

QA问答：你可能最关心的问题

问：不锈钢零件还需要做表面处理吗？
答：当然需要！很多人以为不锈钢不会生锈，大错特错。不锈钢只是耐腐蚀性好，但在特定条件下——比如氯离子环境、高温、或者有应力腐蚀倾向——照样会锈。常见处理有钝化，酸洗钝化能大大提高耐蚀性。还有电解抛光，能把表面粗糙度做到Ra
