一、别让冷却曲线骗了你

我见过太多车间，淬火就盯着硬度计。硬度够了？开心。低了？要么怪材料，要么怪加热。冷却呢？很多人觉得“油不行就换快的”，或者直接倒一桶新油。真的天真。冷却曲线——那条实验室里的完美曲线，实际生产中有多少参考价值？说实话，你搅拌速度一变，介质温度一波动，它全变了。我曾在一条连续炉产线上，因冷却不足造成批量开裂，损失几十万。原因？冬天水温太低，冷却太快。而夏天又太慢。你以为控制了介质？其实是介质在玩你。

这里插一句：冷却速度不是越快越好。很多老师傅张口就是“淬硬就行”，现在高强度钢动不动就裂给你看。要的是刚好临界。马氏体转变区冷却要慢——这个道理书上都有，但多少人真正去调搅拌速率？❓

热处理冷却特性曲线对比图 油冷 水冷

二、水淬：简单粗暴的陷阱

二、水淬：简单粗暴的陷阱 水是最古老的淬火介质，便宜，冷却速度极快。但水有三个致命阶段：蒸汽膜、沸腾、对流。蒸汽膜阶段很坑，由于不均匀，导致软点。加盐、加碱能改善，但容易腐蚀。对于形状复杂的零件，水淬就是噩梦。我曾经设计一个薄壁齿轮，水淬后变形量超0.3mm，整批报废。💔 后来我们改用了快速淬火油，变形降到了可控范围。但快速油稳定温度范围窄，要配合油温机。这里必须强调：油温控制比油品本身更重要。很多厂子，油槽温控器就是个摆设。

三、聚合物淬火剂：未来的方向？

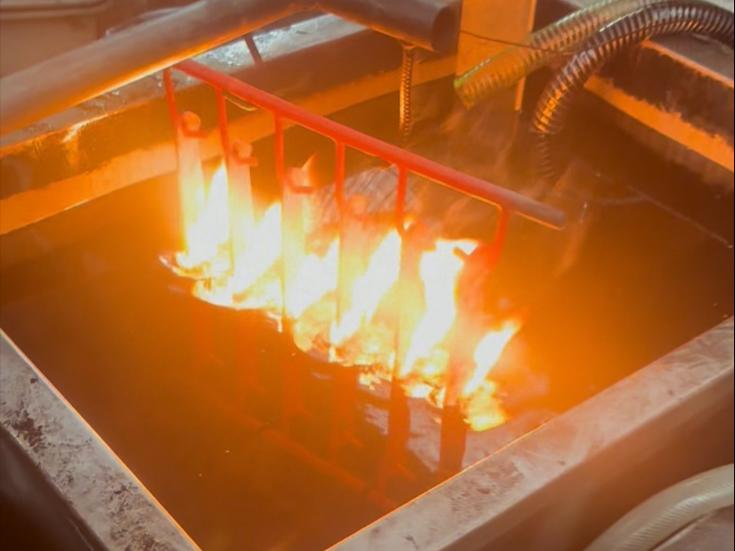

这几年环保压力大，油雾污染被查，很多企业转向聚合物淬火介质。PAG类（聚烷撑二醇）调浓度，冷却速度可调。听起来完美？但它管理麻烦。浓度必须定期检测，因为随工件带出会降低。而且聚合物容易滋生细菌，发臭，必须定期杀菌。我就遇到过夏天淬火液变成“臭水沟”，工人都不愿靠近。😷 但不可否认，对于大件中低碳钢调质，聚合物确实减少了开裂风险。我们一条转向节线，用PAG替代淬火油后，工件力学性能更均匀。尤其心部铁素体问题解决了。✅ 问：是不是所有材料都可以用聚合物淬火？ 答：绝对不是。高合金钢、工具钢仍需要油冷，尤其是需要缓慢冷速的马氏体不锈钢。聚合物冷却速度太快，会导致过大的组织应力和热应力。选介质前，必须做淬透性曲线对比试验。 工业淬火油槽操作与聚合物淬火液样品 问：淬火油老化怎么判断？ 答：看三个指标：粘度增加、酸值升高、冷却特性曲线变化。尤其冷却特性，用银探头检测。如果蒸汽膜阶段延长，说明油老化严重，该换了。别舍不得，废油处理成本比报废工件低。

四、我的几点实操建议

四、我的几点实操建议 1. 搅拌不能乱来。单向搅拌导致流速不均匀，应该用变频可逆搅拌，周期性换向。这我们试过，能减少变形30%以上。❗ 2. 介质温度要分区管控。大型淬火槽，上下温差可达20℃，必须加装循环和换热器。 3. 定期做冷却特性曲线检测。别凭经验，数据说话。一台IVF冷却特性仪没多少钱，比赔款划算。 4. 考虑介质兼容性。换介质要清洗整个系统，否则混合可能结块堵塞管道。我们曾换介质时，残留的老油与新聚合物反应，形成絮状物，整套管路报废，惨痛教训。 5. 渗碳淬火的零件，对冷却介质要求更高，小心内氧化和非马氏体组织。必要时用气淬，但成本高。 结尾：热处理这事儿，细节太多。不要相信任何万能方案。测试，再测试。别省小钱，质量损失才是无底洞。
