上个月，一个开注塑厂的朋友差点跳脚。模具才打了五万模，型腔表面居然龟裂了。拿回来一查——材料商说是“H13”，实际成分连Cr12都不如。唉，这种事儿在模具圈，太常见了。

很多老板买模具钢，张口就问：“最便宜的多少钱一公斤？” 便宜？便宜没好货这句话在模具钢上，简直是用真金白银换来的教训。你用50块一公斤的料，爆模一次，光是停机修模的费用就够买两吨进口料——还不算耽误的交期、丢掉的客户。

📌 那些年我们追过的“神钢”，其实都是坑

Cr12MoV，老牌“万能钢”，对吧？好多人觉得它又耐磨又韧，做什么模具都往上怼。可是，冷冲薄板用Cr12MoV，纯粹是浪费——碳化物偏析严重，冲个几万次就掉块。更坑的是，有些小钢厂拿Cr12回炉，象征性加点钼钒就冒充Cr12MoV。韧性？不存在的。

说实话，选模具钢就像配药，得看是什么病。压铸铝合金，你还用H13？肯定不够看。H13在600度以上强度掉得厉害，现在讲究点的都用SKD61改良型，甚至直接上8418，那一炉子下去，寿命多出好几倍。别问我怎么知道的，交过学费。

压铸模具热疲劳裂纹特写

还有一个冷知识：S136这料，镜面效果是真的棒，但不少人以为它耐腐蚀就万事大吉。结果做PVC模具，不加保护忘记及时清模，两个月锈成麻子脸。S136是马氏体不锈钢，含铬高，可氯离子专攻晶界，你不注意保养，再贵的钢也白搭。

🔥 热处理：模具钢的“灵魂”环节

业内老话：“三分材料七分热处理。”但我看现在，至少一半的模具早期失效，祸根在热处理上。真空炉淬火，本该光亮如新，结果给你来个油淬，表面脱碳不说，内应力大到开刃就崩。有些小厂为了省电，回火时间不够，硬度是上去了，脆得像玻璃。唉，说了都是泪。

千万别觉得热处理是钢厂的“售后服务”，它是模具钢“活起来”的关键一步。同样一块D2，淬火温度差个10度，回火温度曲线不对，寿命能差三倍！

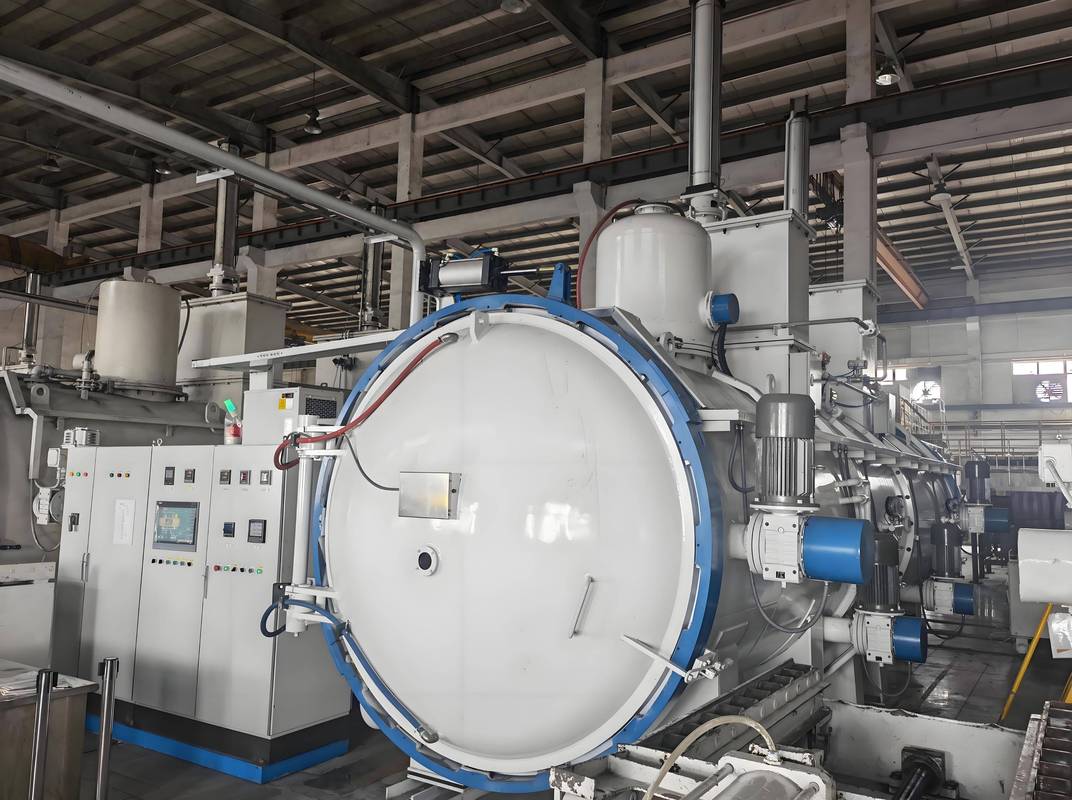

模具钢真空热处理炉内部

还有，深冷处理被吹得神乎其神，仿佛一冻解千愁。其实呢？深冷只能转化残余奥氏体，提高尺寸稳定性，但如果你前面热处理就过烧或者晶粒粗大，冻到零下200度也救不回来。别被忽悠。

💡 实战Q&A：模具钢的纠结与真相

问：模具开裂，到底是钢的问题还是热处理的问题？
答：这个得拿金相说话。如果裂纹源在碳化物聚集区，十有八九是材料本身偏析严重，锻造没到位。要是沿着晶界裂、断口呈冰糖状，那基本是淬火过热或者回火脆性。不过实际情况往往更复杂——既有材料缺陷又有热处理工艺不当，互相甩锅。我的经验是：先查热处理记录，再打光谱看材料成分。成分不对，啥都免谈。

问：现在流行3D打印模具钢，到底靠不靠谱？
答：实话实说，3D打印在随形冷却模具上确实牛，能把冷却时间缩短30%以上。但材料不是随便选——目前主流的打印粉末是MS1模具钢（类似18Ni300），强度韧性没得说，可导热性比不了H13，而且价格贵到飞起，一公斤粉末几百块。你要是做高光面、大批量产品，还是传统模具钢加好的冷却设计更实在。这技术就像超跑，炫酷但有条件，别一上头就买，先算算投资回报率。

🛒 买模具钢，这些门道你得懂

去钢材市场逛一圈，什么“厂家直销”、“进口尾料”的牌子遍地。可你拿光谱仪一打，铬含量少1%，钼干脆没有。信他个鬼！进口料一定要看原产地证明和炉号，而且现在很多好料在国内都有正规代理，比如大同的NAK80、日立的SLD，别贪便宜买水货。

还有一招——切试片做金相。如果碳化物呈网状或大块状，那均匀性就不行，热处理容易裂。好钢的碳化物是细小弥散的。不过一般采购谁有那功夫？所以，长期合作、信任的供应商比价格重要十倍。

最后，别总盯着硬度。模具钢的韧性、抗热疲劳性、导热率，这些才是影响寿命的大头。下次再换料，找技术聊聊，别跟菜市场买菜似的，光问多少钱。记住，最贵的不是钢材本身，是模具停摆的每一分钟。
