磨具这些坑，我踩过你千万别再踩——一个老机械的吐血整理
说实话，干机械这行二十年，我在磨具上栽的跟头比走的路还多。不是开玩笑。上周还有个徒弟跑来哭丧着脸，说砂轮崩了，活废了，差点出工伤。我一听，又是瞎选磨具。这帮小年轻，总觉得磨削就是装块砂轮上去转，哪有那么简单！
别以为磨具就是砂轮——那是外行话
磨具是个大家族。砂轮只是老大，底下还一堆小弟：油石、砂瓦、涂附磨具、研磨膏……甚至现在搞得火热的超硬磨具，CBN、金刚石的，也是磨具。但好多厂子里的工程师，连结合剂都分不清，陶瓷、树脂、金属、橡胶，一个活一个脾气，用错就等着报废吧。更有甚者，拿普通刚玉砂轮去磨不锈钢——黏糊糊的糊住了，还怪砂轮质量不行。我真是……哎。
工厂车间内各种磨具展示，包括砂轮、油石、砂瓦
记得前年给一个汽车零部件厂作咨询，他们磨凸轮轴，线上三天两头出振纹。过去一看，砂轮选的是普通白刚玉，硬度还给得贼高。我说你们不长脑子吗？凸轮轴那玩意儿材料是冷激铸铁，又硬又脆，得上CBN砂轮啊！换了之后，不光问题没了，寿命更是翻了七八倍。算下来总成本反而降了一截。所以说，别光盯着单价，要看单件成本，对吧？
问：磨具硬度是不是越高越耐用？
答：大错特错！硬度高只代表结合剂把磨粒把得紧，磨粒钝了不容易脱落，但这也意味着自锐性差，容易堵塞、发热、烧工件。你要是磨软材料，比如黄铜、铝，就得用硬一点的砂轮，让磨粒别掉太快；可磨淬硬钢、硬质合金，反而要用软砂轮，让钝磨粒赶紧脱落，露出新切削刃。这跟“硬碰硬”的直觉正相反，新手十有八九栽这儿。
选型这些门道，书上都不一定写全
磨具选型是个系统工程。磨料、粒度、硬度、结合剂、组织、形状尺寸……一个参数不对，全线崩。我自己的经验是，先看被磨材料。钢件还好说，碰上不锈钢、钛合金、高温合金，那叫一个黏，必须用锋利磨料加特种结合剂，最好还带气孔。粒度也讲究：粗磨当然上16#、24#，但精磨到Ra0.2以下，那得600#甚至更细，还得配上合适的修整工具。否则你就是自找麻烦。

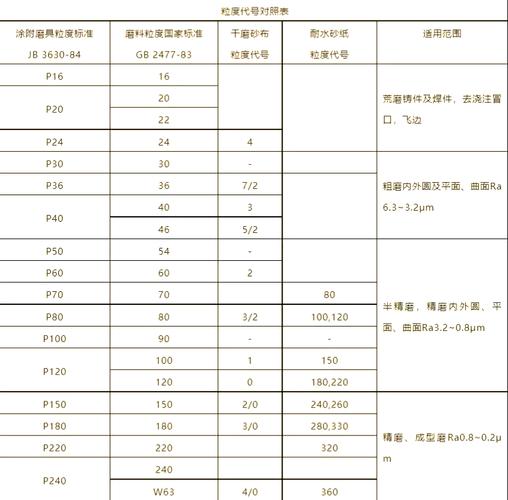

精密磨削砂轮选型对比图表，不同材料匹配
再说个血泪史。早年间我负责一条轴承磨加工线，套圈内圆磨，一直用陶瓷结合剂刚玉砂轮，效率低得想哭。后来咬牙换了电镀CBN砂轮，速度上去了，但一开始没调好机床刚性和冷却，烧得一塌糊涂。所以说，换磨具不是换个轮子就完事儿，得系统调。冷却液、修整参数、进给量，全得跟着变。有时候真想骂人——这帮卖磨具的销售，只管卖，哪管你怎么用。
问：怎样判断磨具该修整了？
答：听声音，看火花，摸表面——但别真去摸，烫手！听：如果砂轮运转时有喘振、啸叫，多半是表面钝了或堵塞了。看：磨削时火花如果变弱、不连续，说明切削变差；如果火花爆得特别大，可能砂轮已过度磨损。摸：停机用手背靠近工件表面感觉粗糙度，有明显摩擦感就该修了。现在好点的设备都装了AE传感器或功率监控，会自动提醒，但手工活儿还得靠经验。
修整、平衡与安全——人命关天的事儿
修整、平衡与安全——人命关天的事儿
说到修整，好多厂子还是拿个金刚石笔随便刮刮，甚至用旧砂轮块蹭蹭。我的天，那是糊弄鬼子。修整工具得根据磨具种类选：单点金刚石、多晶金刚石、金刚石滚轮，甚至CBN修整工具。修整参数直接影响磨具表面形貌，进而影响加工质量。我见过用钝了的修整笔去修整陶瓷CBN砂轮，结果把结合剂搞裂了，砂轮直接碎在机床上！幸好有护罩，不然就是人命。
动平衡更是不能马虎。大直径砂轮，尤其是高速的，不平衡就是定时炸弹。现在法规要求严，30m/s以上必须做静平衡，高速更要动平衡。我每次装换砂轮，都反复平衡两三次，用平衡架手工调，再上机床在线平衡。有人说我多此一举，但安全这事儿，永远没有过头一说。❗
说到安全，再啰嗦一句：砂轮上必须有最大工作速度标记，严禁超速。哪怕你赶工期，也别调变频器超频。法兰盘、垫片、紧固，全得按规矩来。出事了哭都来不及。
一些掏心窝子的建议
一些掏心窝子的建议
最后，如果你也是搞工艺、管生产的，建议备一套磨具选型手册，常跟供应商的技术人员聊聊，别光听销售的。✅ 定期培训操作工，让他们知道怎么听声辨位，怎么判断火花。✅ 有条件就上自动化动态平衡和修整系统，前期投入肉疼，长远省心省钱。💡 还有，数据！把每批磨具的寿命、修整间隔、加工件数记下来，用不了半年就能摸到规律，选型时心里有底。
总之，磨具这玩意儿，看似简单，实则水深。我干了这么多年，还在持续踩坑、持续学。希望各位同行少走点弯路吧。对了，最近听说有人在推“智能磨具”，里面埋芯片监测状态，不知真假，改天研究研究再分享。你们有啥磨削的奇葩经历，欢迎交流。
