上周我去了趟佛山的一家铝材厂。老陈——厂里的技术总工——拉着我看他们的新挤压线，嘴里念叨着压力不够、模具总崩。说实话，那一刻我脑子里蹦出来的第一个念头是：挤压这活儿，真不是把金属糊弄一下就完事儿的。

很多人以为挤压就是拿个液压机把铝棒从模具孔里硬挤出来。没错，原理确实如此。但真正干过这个的人都知道，挤压比选错一点，出口温度差个十几度，整根型材就可能扭成麻花，或者表面撕裂得没法看。老陈那边刚试模的一批散热器型材，就因为挤压速度没控好，百分之三十的料都废了。他猛嘬了一口烟——这玩意儿，烧钱啊。

为什么挤压不是“挤牙膏”那么简单

打个比方，你把牙膏从管里挤出来，那是挤压。但工业上的金属挤压，尤其是铝合金挤压，温度动辄450到500摄氏度，模具要承受上千兆帕的压力。而且铝棒在挤压筒里不是平均流动的——外层金属跟内层流速不一样。这种不均匀变形会导致晶粒粗大、力学性能各向异性，尤其在薄壁多腔型材上，分分钟给你断桥。

记得2023年慕尼黑Bauma展上，有家德国设备商展示了一套等温挤压控制系统。听着挺唬人的，核心其实就是实时监测出口温度，反过去动态调节挤压速度。老陈他们去年咬牙上了一套，良品率哗啦啦提了十多个点。不过他私下跟我说，这东西矫情，对模具冷却和感应加热的要求太高，稍不注意就过热报警。❗

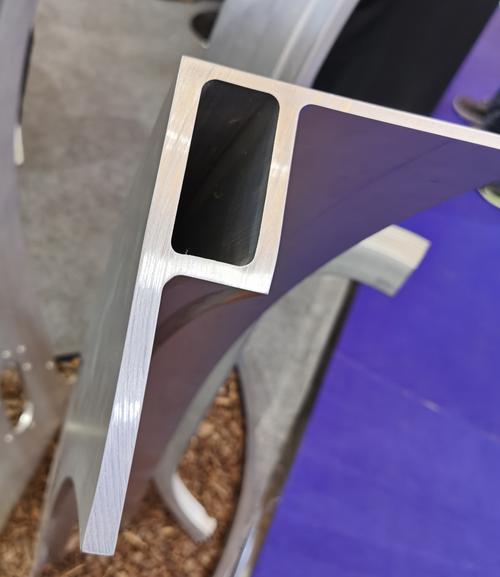

铝合金热挤压生产线现场实拍

还有一个容易被忽略的地方——挤压余。很多人以为那点压余无所谓，其实压余厚度直接影响成品率，而且压余里裹着氧化物和杂质，留多了废料多，留少了脏东西可能被带进型材。真正的老师傅，对压余长度卡得死死的，误差超过两毫米就要甩脸子。✅

模具这关，卡住了多少企业

模具这关，卡住了多少企业

说到挤压，就绕不开模具。挤压模具设计是门玄学——不，是门融合了材料学、流体力学和无数试错经验的玄学。特别是多孔模，工作带长度差一丝，出来的型材壁厚就能差出一截。现在很多厂用上了模具仿真软件，像QForm、HyperXtrude什么的，模拟金属流动，减少试模次数。但仿真归仿真，实际挤压时模具变形、温度场分布，还是得靠老师傅现场调。

有一次我看到一个模腔设计，四腔的，导流模结构复杂得跟迷宫一样。设计的小伙子振振有词说能保证流速均衡，结果一上机，中间两根型材直接被拉断。后来发现是模桥强度不够，在高温高压下变形了。焊了补，补了焊，搞了一个星期才稳定。那小伙子现在提起那套模还咬牙切齿。

💡这里有个冷知识：挤压模具的工作带不光要精确到微米级，有时候还要在局部涂覆氮化钛涂层，减少摩擦和焊合。成本不低，但对一些高硅铝合金特别管用。

问：挤压出的型材为什么会弯曲或扭拧？

问：挤压出的型材为什么会弯曲或扭拧？

答：这个问题太常见了。根本原因是金属流动不对称。如果模具工作带设计有偏差，或者挤压垫位置不对，造成型材各部分流出速度不一样，快的部分就会受压应力失稳，产生弯曲或扭拧。另外，淬火冷却不均匀也是常见原因。解决思路嘛：调模具、加导流板、优化淬火系统。有些复杂断面还得借助在线矫直机来纠正。不过话说回来，完全消除几乎不可能，只能控制在公差范围。

问：为什么有些型材挤压后表面很粗糙，甚至出现“橘子皮”？

答：那是挤压效应没控制好。当挤压温度过高、速度过快时，表层金属的晶粒会异常长大，形成粗晶环，宏观看起来就是橘子皮一样的粗糙表面。还有个可能就是模具工作带光洁度差，或者润滑不良，导致表面撕裂。要改善，得从铝棒预热温度、挤压速度、模具表面粗糙度这几个方面入手。稍微讲究点的厂子会在挤压后期降速，避免出口温度飙升。

铝型材表面缺陷橘子皮现象显微镜图

你可能想问，钢能不能挤压？能，但难得多。钢材挤压温度上千度，对模具材料要求极为苛刻，玻璃润滑剂也麻烦。所以钢材挤压一般只用在异形管材或难锻造的零件上，远不如铝合金普及。目前真正占据大头的还是铝合金挤压，从建筑型材到汽车防撞梁、电池托盘，到处都是轻量化的需求推着它往前走。

智能制造下的挤压车间

智能制造下的挤压车间

现在新上的挤压线，没点数字化都不敢跟人打招呼。我见过一条线，从铝棒加热炉出来到牵引机、拉直机、锯切，全程联网。挤压机的主缸压力、挤压速度、出口温度数据同步到MES，用算法预判会不会出缩尾或焊合不良。老陈说，以前靠人盯，瞌睡都不敢打，现在起码能提前五分钟报警。不过他又补了一句：机器再聪明，也替不了人判断换模具的火候。他用手背擦了把汗——车间里四十几度，那种热气裹着铝棒加热炉的轰鸣，外人是体会不到的。

有人问我挤压行业未来怎么样。我不好说大话，但趋势很明确：大断面、薄壁、高精度，而且对回收铝的挤压研究越来越多。毕竟减碳压力在那搁着。去年有个项目，用百分之七十五的废铝挤压汽车吸能盒，性能居然达标，让我挺意外的。当然，杂质控制和净化工艺是前提。

还有个有意思的方向是半固态挤压，适合做复杂零件，能降低成形力。不过现在成本太高，只在航空航天上小批量用。普通工业——等着吧，可能还要个五六年。

写到最后，想起老陈那句话：“挤压这东西，你越钻进去，越觉得它像个黑箱子。”是啊，一堆参数互相纠缠，牵一发动全身。但这也是它的魅力——你能实实在在地把一根铝棒，变成几十米长的精密型材，中间容不得半点虚的。✅
