从事金属加工这行十几年，我依然觉得拉拔是一种既粗暴又精妙的存在。想想看，一根粗棒材硬生生穿过模具，截面积变小，长度延伸——简单吧？可背后的应力状态、摩擦学问题，复杂到能让一个博士熬秃头。说实话，很多干了半辈子的师傅也未必能说清残余应力怎么控制。但这就是拉拔的魅力。

拉拔基本原理与变形力学

拉拔本质上是通过模具对金属坯料施加拉力，使其产生塑性变形，从而获得所需截面形状和尺寸。听上去跟挤压反着来，对吧？挤压是推，拉拔是拉。但千万别小看这个“拉”字，模具半角哪怕偏差0.5度，拉制力能波动15%以上——这是我在车间里用测力仪亲眼见证的。更头疼的是，拉拔过程中材料处于二向压应力、一向拉应力的状态，中心裂纹这类缺陷分分钟教你做人。

拉拔模具半角与变形区应力分布示意图

聊到润滑，那就更血泪了。早些年我们拉不锈钢管，用菜籽油，结果表面划痕比例飙到20%，报废率惨不忍睹。后来咬牙上了极压添加剂，成本翻倍，但成品率直接拉回98%。所以润滑剂选择根本不是“抹点油就行”的事儿，它直接影响模具寿命和表面质量。

设备选型：买对不买贵，但贵的往往对

设备选型：买对不买贵，但贵的往往对

拉拔设备从简单的单链式拉拔机到连续拉拔生产线，价格差了几十倍。我见过小厂用二手改装床子拉铜线，也见过德国进口的倒立式拉拔机，精度高到可怕——拉出来的钛合金丝直径公差±0.003mm，那是真金白银砸出来的。但问题来了：不是所有产品都需要这么高的精度。如果你是做普通建筑用钢丝，国产立式拉拔机完全够用，省下的钱投在后道热处理上更明智。不过这里有个坑：很多厂家宣传的“恒张力控制系统”其实是半闭环的，实际张力波动超5%，拉制异形线材时截面变形严重。

问：拉拔过程中经常出现断丝，该怎么排查？
答：断丝原因千千万，但优先查三点。第一，模具磨损——用放大镜看定径带，一旦出现环状沟痕，赶紧抛光或更换。第二，润滑失效，尤其在高速拉拔时，油膜温度可能超过200℃，普通润滑油早失效了，得上耐高温合成润滑剂。第三，线材内部缺陷，比如铸锭时的疏松未焊合，一拉就断。我们之前拉高碳钢丝，断口分析发现是中心碳偏析问题，直接退货了那批盘条。

拉拔工艺的现代应用与行业痛点

拉拔远不止做铁丝。医疗领域的心血管导丝，直径0.014英寸，要在人体里弯曲数万次不断，用的就是拉拔+精密电抛光。还有新能源汽车的800V高压线束，要求铜导体导电率≥100% IACS，且超柔韧性，全靠连续拉拔退火工艺的精准控制。这些高端应用逼着拉拔技术往死里卷。但行业有个老毛病：工艺参数依赖老师傅经验。同样一批料，换个人调机，成品率能差5个点。这几年我们开始上AI视觉检测和自适应控制系统，总算把拉拔速度、润滑流量、模具振动这些参数实时关联了，但中小企业根本玩不起。

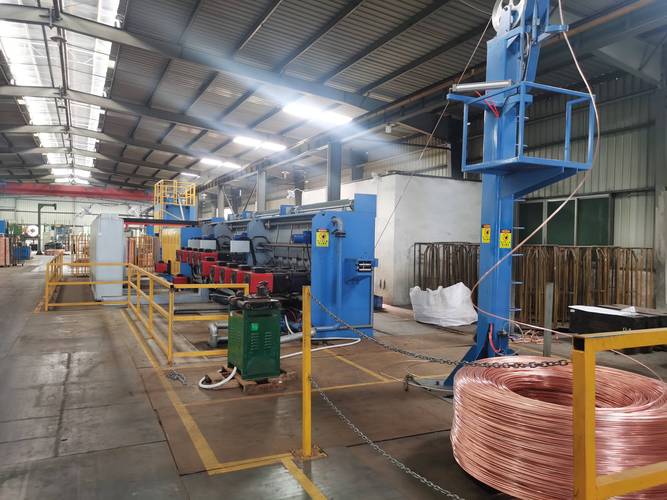

新能源汽车铜导体连续拉拔生产线现场

问：未来拉拔技术最有潜力的方向是啥？
答：两个极端——超大尺寸和超微型化。大方面，海底电缆的铝合金铠装丝，单根长度几十公里，要求零焊接点，这需要超大卷筒拉拔机和在线涡流探伤。微型方面，芯片键合用的金丝铜丝，直径已经做到15微米以下，拉拔时表面氧化层控制得太变态了，惰性气体保护都不够，得用超声辅助拉拔。另外，多股复合拉拔也是热点，比如铜包铝、钛包钢，设备需要独立张力控制系统，目前全球能稳定生产的没几家。

回归本质：拉拔工艺的优化逻辑

干了这么多年，我的体会是：拉拔优化就两件事——力和热。力要均匀，热要及时带走。模具设计、润滑、冷却，看似独立，实则三位一体。很多工厂搞技改，上来就买几十万的凹面辊式拉丝机，却舍不得升级冷却塔，结果拉拔液温度波动剧烈，微裂纹暴增，得不偿失。所以我一直说，先把基础参数测明白：拉制力-位移曲线、模具入口锥角、反拉力……这些数据才是工艺优化的基石，而不是拍脑袋调参数。

最后吐个槽：行业里某些“拉拔专家”连真应力-真应变曲线都不看，就敢写论文优化工艺，简直离谱。基础研究还是要沉下心做，别整天想着走捷径。毕竟，一根高质量的拉拔材，背后是力学的艺术。
