一次让人头疼的“演唱会”

上周去车间，刚进门就听见一阵尖锐的啸叫声。那动静，像金属在哭。厂长苦着脸说，新装的行星减速机，试车就这副德性，拆开看吧，齿轮表面磨得亮晶晶的——不是好事，是点蚀来了。 说实话，齿轮这东西，看着皮实，娇气起来真要命。你伺候不好它，它就给你颜色看。对吧？特别是现在搞智能制造，设备跑得越来越快，精度要求越来越变态。齿轮稍微有点变形，啸叫、振动、断齿，连锁反应。💡 受损齿轮齿面点蚀特写 那天我们一群人围着减速机，摸了又摸，最后发现，根源不在装配，在齿轮的修形上。唉，当初为了省钱，省了那道磨齿修形工艺，结果现在成本十倍赔回去。❗

模数、齿数、压力角——选型不是查表那么简单

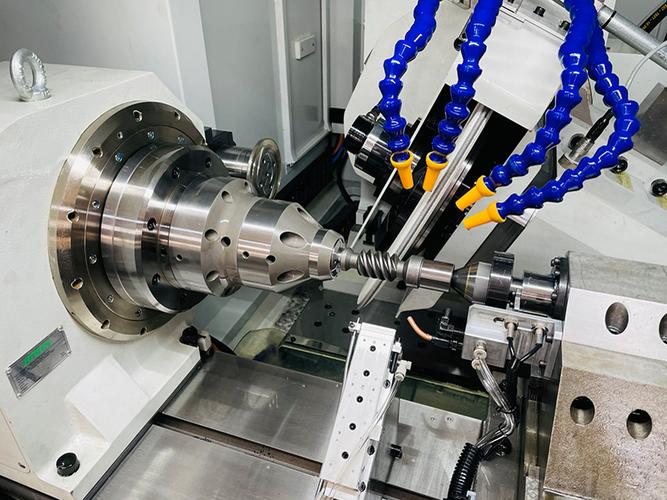

很多人设计齿轮，习惯直接搬设计手册。20度压力角，标准模数，OK了？才怪。 就问一个问题：你算过重合度没有？连续传动是要靠重合度保证的。有时候你为了凑中心距，动了齿数，重合度掉到1.1以下，那噪音不大才见鬼。还有，闭式齿轮软齿面，一味提高硬度，没考虑跑合，初期点蚀免不了。 齿轮的材料选择更是个坑。 45钢调质，最常见的，但你要是线速度超过10m/s，还用45钢？不做渗碳淬火，齿面接触强度根本顶不住。我见过有人用40Cr调质做高速齿轮，结果半个月，齿面剥落得像千层饼。✅ 换个20CrMnTi渗碳淬火，寿命翻几倍。 问：渗碳淬火后齿轮变形怎么办？ 答：这是老问题。控制变形，关键是热处理工艺参数和预备热处理。比如等温正火预处理，让组织均匀。然后渗碳时用分级淬火，减小热应力。最后还得靠磨齿。现在流行的是蜗杆砂轮磨齿，效率高，还能修形。不过，磨齿余量留太多，成本上去了；留太少，黑皮磨不掉。一般模数4的齿轮，我们留0.2mm左右。当然，如果你是做风电齿轮，那又是另一套玩法，磨齿后还要强力珩齿，降低表面粗糙度，提升抗胶合能力。 数控蜗杆砂轮磨齿机加工现场 问：塑料齿轮能代替金属齿轮吗？ 答：看场合。现在PEEK、POM材料进步很大，在办公设备、汽车执行器里用得很多。重量轻，自润滑，噪音小。但强度嘛，就别指望了。我们有个项目，用POM齿轮替代黄铜齿轮，在低负载、间歇运动的工况下，成本降了70%，寿命反而提升了，因为不生锈了。不过你得留足安全系数，塑料的疲劳特性和金属完全不同，应力松弛现象明显。设计时壁厚要均匀，避免缩痕。模具浇口位置也有讲究，不能放在齿根，那是强度弱点。❗

齿轮箱的“心脏”手术——行星齿轮的那些秘密

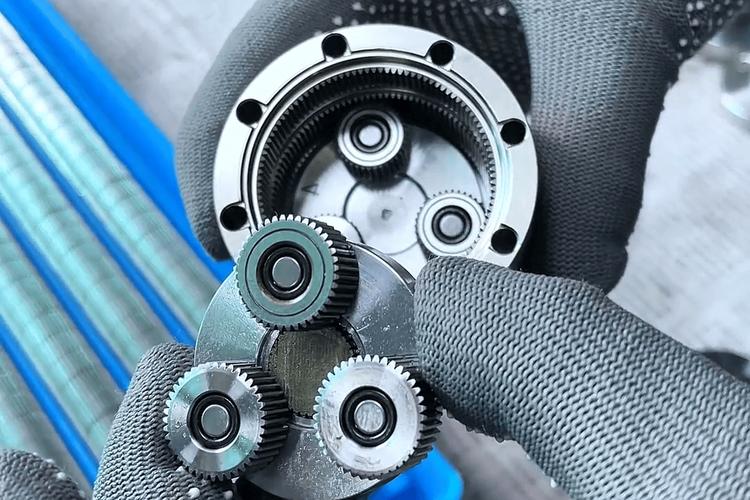

行星齿轮箱，体积小扭矩大，机器人关节里的常客。但为什么有的行星齿轮箱用两个月就回差变大，精度丧失？ 拆开看看行星架。很多廉价货，行星架是钢板冲压的，位置精度靠啥保证？没有。行星轮轴平行度一差，齿轮啮合偏载，那点柔性……聊胜于无。好的行星架，得是整体锻造或焊接后精加工，轴孔位置度0.02以内。太阳轮浮动设计也有门道，用鼓形齿联轴器，比单纯的直齿联轴器容许更大不对中。 还有均载机构。三个行星轮理论上分担扭矩，实际上由于制造误差，载荷分配不均。这就是为什么有的行星轮齿面过度磨损，有的跟新的一样。采用均载机构，比如太阳轮浮动、齿圈柔性，或者行星轮油膜浮动，能大幅提高寿命。说实话，这些细节，书本上很少讲透，都是摔出来的经验。 机器人用微型行星齿轮箱内部结构 有时候，客户跟你讲，我要传动比100的行星齿轮箱。你算算，一级行星传动比一般不超过7，两级最多49，三级343。但级数越多，效率越低。所以100的传动比，你可能需要两级行星加一级平行轴，或者用谐波。但谐波刚轮柔轮那寿命，又是另一回事。💡 最后提一下润滑。齿轮的命，一半在油。合成油、矿物油，怎么选？高速轻载用低粘度，低速重载用高粘度，还得加极压添加剂。但有些添加剂对铜有腐蚀，得小心。我们试过一款风电齿轮油，粘温特性极好，但就是跟行星轮上的镀银层起反应，造成银腐蚀，差点酿成大祸。所以，选油一定要做相容性测试，不是随便加进去就万事大吉。

齿轮加工的黑科技——从滚齿到强力刮齿

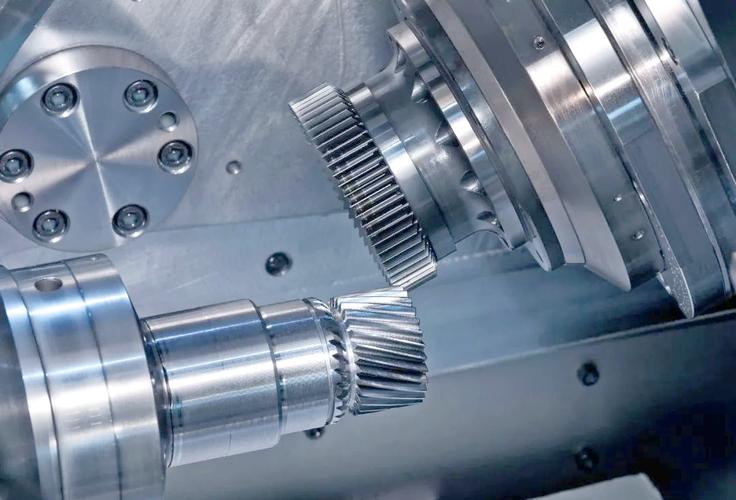

齿轮加工的黑科技——从滚齿到强力刮齿 传统滚齿、插齿效率还行，但精度一般。现在汽车变速箱齿轮，要求精度ISO 5级，还得控制齿面纹路以降低噪音。这就催生了强力刮齿（Power Skiving），一把刀，像个剃须刀似的，高速切削内齿轮。效率比插齿高5倍，精度也好。但刀具贵得离谱，编程也复杂。我们第一次用强力刮齿加工内齿圈，打了三把刀才找到合适的切削参数，老板脸都绿了。😓 还有磨齿后的超精加工，比如超声波辅助珩齿，降低齿面残余压应力，提升疲劳寿命。这些工艺，不是所有工况都需要，但一旦你的产品要出口欧美，没有这些，免谈。 说白了，齿轮的世界，全是细节。一个参数没注意，几百万的设备可能就趴窝。这些年踩过的坑，比齿轮齿数还多。😅
