轴承又碎了？！

咳，先别急着骂供应商。干这行十几年，我见过的轴承失效，十次有九次是——人祸。对，没听错，我们自己搞死的。

上周去一客户现场。轴承发黑，他们一口咬定材质问题。我拿放大镜一看，典型的电蚀坑。车间接地不良，轴电流没处跑，全穿过轴承了。他们电工愣在当场。啧。

轴承死法大全——你见过几种？

说实话，能看明白失效模式，才算入门。ISO 15243把轴承失效分了六大类：疲劳、磨损、腐蚀、电蚀、塑性变形、断裂。但现场比这复杂。见过滚动体表面“橘皮”吗？那是微动腐蚀，因为配合面有轻微滑动。再比如，轴承外圈边缘起皮，大概率是安装不对中，应力集中。可别都归咎“寿命到了”。

最容易被忽视的是假性布氏压痕。停机时的振动，让滚动体在滚道上砸出小坑。再次运转，噪音就来了。有人说是“轴承质量差”……冤不冤？

轴承滚道假性布氏压痕细节图

再说润滑失效。轴承烧蓝了，那温度肯定超了150℃。为什么高温？不是缺油就是过多。奇怪吧，油加多了也发热。油脂搅动产生热量，温度一高，油脂氧化，流失更快，恶性循环。

润滑？别瞎搞！数据打脸

曾经有个徒弟，给电机轴承加油，枪打进去一管半。还跟我说：“师傅，这下万无一失！”结果运行两小时，轴承直接卡死。拆开一看，润滑脂糊满了整个轴承座，滚动体根本转不动。他一脸懵。我苦笑：“轴承自由空间30%的脂，你灌了80%，不热才怪！”

问：“手册明明说加脂30%，为什么轴承还是过热？”

答：“唉，手册是死的，你是活的吗？我见过无数现场，工人怕轴承缺油，恨不得加满！你知道油脂搅拌生热多严重？30%是指轴承内部自由空间，不是整个轴承座的容积！高速主轴，推荐15%到20%，得算着加。有条件的，用超声波听一下，润滑正好时声纹最平稳。别不信，这是无数炸出来的经验。”💡

轴承润滑脂过量导致发热对比图

还有润滑脂的兼容性。锂基脂和聚脲脂混用，结块！见过轴承里油脂像豆腐渣吗？化学反应。补脂前必须确认原脂类型，或者彻底清洗干净。别偷懒，不然轴承提前报销。

安装敲一敲，轴承少活三年

我最恨现场拿锤子怼轴承。哪怕垫块铜皮？冲击力产生的微缺口，是疲劳起始点。你可能觉得小题大作。事实证明，正确安装轴承寿命能差十倍！

问：“轴承安装时，用液压推进好麻烦，敲一下没关系吧？”

答：“你这一敲，肉眼看不到的损伤就埋下了。滚动轴承的接触应力上几千MPa，表面一点损伤就引发剥落。数据说话：不正当安装导致16%的早期失效。正确方法：中小型轴承用加热安装，80℃到100℃热装，轻松套入轴。大型轴承用液压螺母推进，扭矩要均匀。装好后，测游隙，别凭手感。”✅

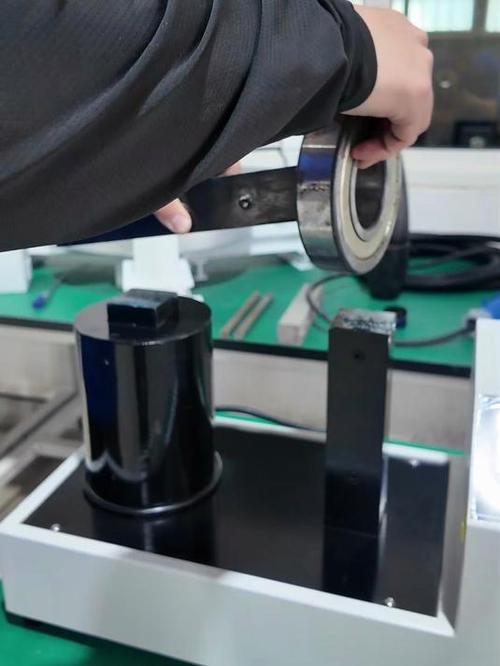

轴承加热安装器现场操作示意图

安装后的跑合也重要。新轴承要低速运转，听声音，测温升，别上来就满负荷。前几天一例，冲压机换大轴承，没跑合直接生产，闷车烧死。老板心疼的不是轴承，是停机的损失。人啊，总是在交学费后才记得住。

2024年了，用监测数据说话

还靠耳听、手摸？老中医也要搭个脉。现在振动分析仪几千块，频谱一看，不对中、不平衡、轴承缺陷清清楚楚。轴承故障频率在网上都有公式，算一下，对比频谱，早期剥落立刻现形。甚至用冲击脉冲法，能捕捉到润滑油膜破裂的瞬间。这不是炫技，是省大钱。

问：“轴承监测系统贵不贵？小厂值得上吗？”

答：“早几年贵，现在传感器+边缘计算盒子，几千块搞定一条线。我在一家注塑车间装了三套，提前发现两次轴承隐患，避免停机损失二十万不止。这笔账，会算吧？而且数据还能上传云端，手机随时看趋势，出差都不怕。💡 别说小厂用不起，是意识没跟上。”

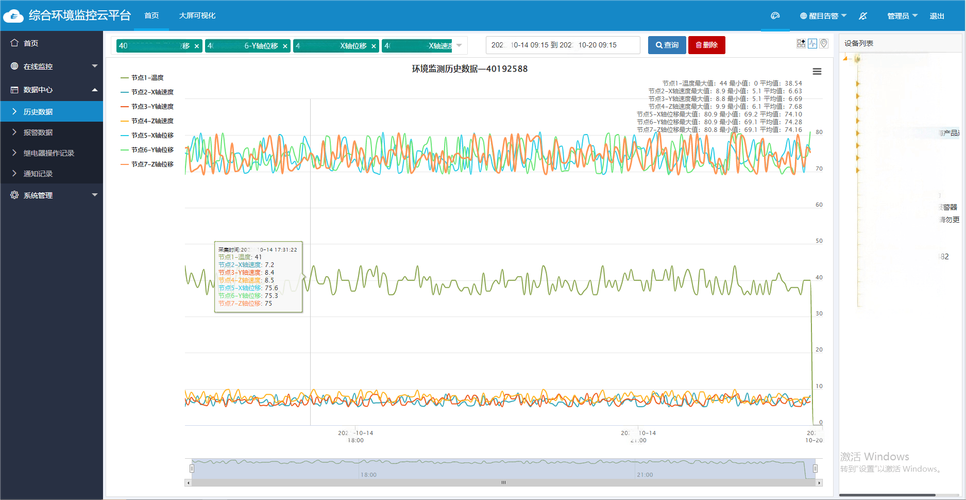

工业轴承在线振动监测系统界面图

还有个趋势——数字孪生。把轴承运行数据喂给模型，预测剩余寿命。虽然目前多在高端设备，但技术下沉很快。我打赌，三年后小设备也会标配。别觉得远，汽车轴承早就靠轮速传感器做预测了。

回头想想，我们总追求进口品牌、特种材质，却忘了根本：选型对不对？润滑到位没？安装规范吗？监测做了吗？轴承它不冤，是我们太自以为是。下次再坏，先照镜子问问自己：是不是又踩坑了。😅
