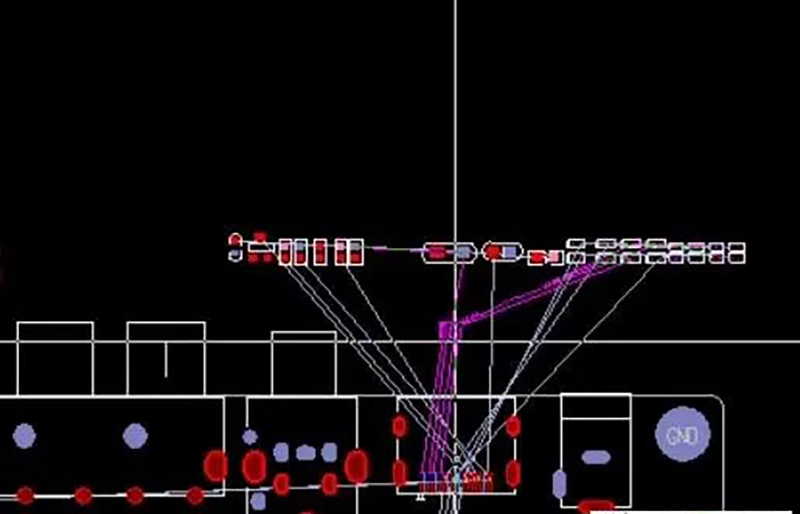

在电子工程领域，PCB布局是设计电路板的重要环节之一。在PCB布局中，飞线是指连接不同元器件之间的导线。一条好的飞线不仅能够保证电路的稳定性和可靠性，还能够提高整个电路板的美观度和可读性。因此，如何让飞线距离最短成为了PCB设计师必须掌握的一项技能。云恒小编将介绍一些常用的方法和技术，帮助PCB设计师实现飞线距离最短的设计目标。

　　一、优化布线规则

　　在PCB布局中，布线规则是非常重要的。合理的布线规则可以使得飞线距离更短，同时还可以提高整个电路板的性能和可靠性。以下是一些常用的布线规则：

　　1. 减少走线的长度：走线长度越短，飞线距离就越短。因此，在布线时应该尽量减少走线的长度。可以通过增加信号的密度、减少过孔数量等方式来实现。

　　2. 避免走线的交叉：走线的交叉会导致飞线距离变长，同时也会影响电路板的性能和可靠性。因此，在布线时应该避免走线的交叉。可以通过增加走线的宽度、增加走线的间距等方式来实现。

　　3. 使用合适的走线层：在PCB布局中，不同的元器件需要使用不同的走线层。选择合适的走线层可以使得飞线距离更短。一般来说，高速信号应该使用内层，低速信号应该使用外层。

　　二、优化元器件布局

　　在PCB布局中，元器件的布局也是非常重要的。合理的元器件布局可以使得飞线距离更短，同时还可以提高整个电路板的性能和可靠性。以下是一些常用的元器件布局方法：

　　1. 减少元器件之间的距离：元器件之间的距离越小，飞线距离就越短。因此，在布局时应该尽量减少元器件之间的距离。可以通过增加元器件的高度、增加元器件的直径等方式来实现。

　　2. 避免元器件之间的干扰：元器件之间的干扰会导致飞线距离变长，同时也会影响电路板的性能和可靠性。因此，在布局时应该避免元器件之间的干扰。可以通过增加元器件之间的间隔、使用屏蔽罩等方式来实现。

　　三、优化PCB结构

　　在PCB设计中，PCB结构也是非常重要的。合理的PCB结构可以使得飞线距离更短，同时还可以提高整个电路板的性能和可靠性。以下是一些常用的PCB结构方法：

　　1. 采用多层PCB:多层PCB可以使得飞线距离更短，同时还可以提高整个电路板的性能和可靠性。一般来说，高速信号应该采用4层及以上的PCB结构。

　　2. 采用分层设计：分层设计可以使得飞线距离更短，同时还可以提高整个电路板的性能和可靠性。一般来说，高速信号应该采用分层设计的方式。

　　四、应用EDA软件进行优化

　　在PCB布局中，EDA软件也可以帮助我们实现飞线距离最短的设计目标。以下是一些常用的EDA软件优化方法：

　　1. 利用自动布线功能：EDA软件中的自动布线功能可以帮助我们自动完成布线工作，从而使得飞线距离更短。一般来说，自动布线功能可以优化走线的长度、减少走线的交叉等。

　　2. 利用约束条件功能：EDA软件中的约束条件功能可以帮助我们限制元器件的位置、限制走线的长度等，从而使得飞线距离更短。一般来说，约束条件功能可以帮助我们优化元器件布局、优化走线层等。

　　要实现飞线距离最短的设计目标，需要综合运用多种方法和技术，包括优化布线规则、优化元器件布局、优化PCB结构、应用EDA软件进行优化等。同时，还需要不断学习和掌握新的技术和方法，以适应不断变化的电子工程领域的发展需求。
