说实话，现在工厂里愿意琢磨过盈连接细节的年轻人，越来越少了。动不动就上键槽，恨不得所有地方都加螺纹锁固胶。不是说这些方法不好——但对一种最纯粹的、靠材料本身弹性变形传递扭矩的连接方式，缺乏起码的敬畏，这行当往后咋整？

干了一辈子装配，我最怕听见“差不多”。过盈量选多少？手锤敲进去行不行？嘿，差不多？差零点零几毫米，要么装不进去硬砸裂了壳体，要么用两个月就松脱——轴在孔里打滑，那叫一个酸爽。

别把过盈配合当“紧配合”就完事

好多人以为过盈配合就是让轴比孔大一点，硬塞进去。真要这么简单，我当年也不会熬三个通宵去算一个联轴器的过盈量。

说白了，过盈连接的本质是对材料屈服极限的精准挑衅。你得保证最小过盈量产生的摩擦力矩足够传递载荷，又得保证最大过盈量下，包容件不被撑裂。这里面涉及弹性模量、泊松比、摩擦系数——全是变量。计算惨到什么程度？同一个型号的电机轴，夏天算的过盈量和冬天算的可以差一小半，因为材料热胀冷缩你没考虑进去？那等着批量退货吧。

过盈连接过盈量计算应力云图

有一次，一个徒弟问我：师傅，客户图纸上标的H7/u6，咱们直接拿锤敲进去不就完了？我差点没背过气去。H7/u6的过盈量可能在几丝到十几丝之间，对于精密轴承内圈，你敲一个试试？保持架不变形才怪。这时候温差法就得上了——加热包容件，或者冷却被包容件，国内常说的热装、冷装，本质上都是利用热胀冷缩产生临时间隙，等恢复常温后死死抱紧。

记得有一回装一个300毫米直径的大齿轮，胀缩法没用对，差点出工伤。理论上计算过盈量0.08毫米，孔加热到200度能胀出足够间隙。但那天感应加热器温控探头歪了，实际温度到了280度！表面氧化发蓝不说，硬度直接降了。好在我手快，温度一过赶紧停。要是再过一会儿，齿轮算是废了——十几万呢。所以温热装不是开玩笑，得看着红外测温仪，得算着时间。

压进去、冻进去，还是胀进去？

压入法最简单粗暴。压力机咣咣往下怼，听起来特解压。但你知道不涂润滑剂直接压是什么后果？冷焊！微观高点焊在一起，然后撕裂，配合面拉出一条条沟。别问我怎么知道的，想起来就肉疼。

所以原则上，过盈连接装配面必须涂油，而且得是二硫化钼这类极压润滑剂。压入速度也有讲究，太快了容易歪斜，太慢了——你以为慢工出细活？不，压到一半摩擦力剧增，可能卡在半截进退两难。见过那种场面吗？轴屁股撅在外面，进不去，拔不出，全车间的人围过来，你血压直接上天。

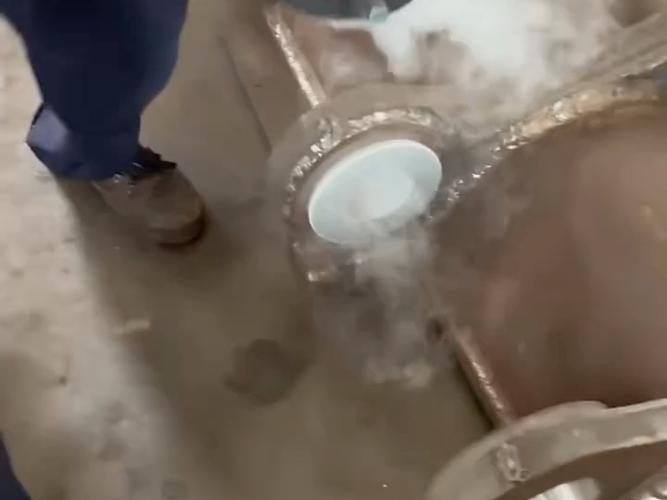

大型轴类零件冷装液氮操作场景

冷装其实比热装更可控。液氮一泡，轴径缩个几十丝轻轻松松。但风险在于，有些材料低温下变脆——尤其某些合金钢，温度太低你一碰就裂。所以一般控制在零下七八十度以内，用干冰酒精浴更稳妥。还有人自作聪明，从冷箱里拿出来直接往孔里怼，手慢了怎么办？轴一遇热就开始胀，直接卡死！这就是为啥冷装讲究一气呵成，三五秒不到位就歇菜。

液压胀形是近年才流行起来的——轴内部打高压油，外壁胀大，然后推入配合件。拆的时候也是，注油、保压、退轴，干干净净不留痕，尤其适合风电主轴这类巨无霸。不过设备贵啊，中小企业谁舍得买？还是敲敲打打，用土办法。

老师傅问答时间：过盈连接那些抓狂的瞬间

干了二十多年，遇上的问题千奇百怪。挑几个典型的，看能不能救你一命。

问：同样图纸同样工艺，为啥冬天装的过盈联结夏天就松动？

答：因为你没考虑装配时的环境温度和实际工作温度。比如，冬天车间5度，轴和孔都冷，你按图纸过盈量装好了。但实际工况下，轴的温度比壳体高得多——可能跑起来轴温80度，壳体才40度。轴膨胀得多，孔膨胀得少，有效过盈量被吃掉了！所以计算时千万要看温差，有效过盈量 = 理论过盈量 - 热膨胀损失。很多手册里那个公式，你得自己把ΔT代进去，别偷懒。

问：传递扭矩到底怎么算？光靠经验行不？

答：千万别靠经验，除非你想上法院。核心就是联结力——过盈产生的径向压力乘以摩擦系数，再乘以接触面积。公式一大堆，但这里有个坑：摩擦系数取多大？钢对钢干摩擦0.08到0.1，有油0.06到0.09，但你要是用二硫化钼，能到0.04到0.06。你按0.1算，实际只有0.05，扭矩能力差一半！所以安全系数至少取2，甚至3。还有轴孔表面粗糙度，太光了存不住油，太粗了高点是虚接触，都得打折扣。

问：拆过盈配合是不是只能破坏？

答：大部分是。但别蛮干。如果能加热，就用热拆法，让包容件胀开。要是轴报废，割掉也无妨。但液压拆是王道，尤其对锥形配合面。另外提醒一句，拆之前画好相对位置标记，回装时不至于再找动平衡。别看这细节，很多人不管，结果重新装完振动超标。

自动化来了，经验还有用吗？

自动化来了，经验还有用吗？

现在有些智能装配线，压入曲线实时监控，力-位移一有异常马上报警。但机器能告诉你曲线不对，不能告诉你为啥不对。可能是倒角未清根，可能是上一道工序车削纹太深，可能是材料批次不同硬度变了。这些，还得靠人。

更可气的是，有些设计端直接标“用过盈配合”，却不给具体公差。装配的只好翻标准，查工况，自己反算。这明明是设计该干的活！所以啊，我老在内部会议上吵：搞设计的，拜托下车间装几台再回去画图。画根线就想过盈？你以为打游戏呢。

✅ 几个实用建议，送你了：

• 能用温差法，别用压入法——同心度更好，表面损伤小。
• 热装加热要均匀，火焰直接烤是大忌，感应加热或者油浴。
• 冷装密封圈得选耐低温的，氟橡胶失效了你都不知道。
• 拆下来的旧件，显微镜看看磨损模式，反向推设计有没有毛病，这是长本事的捷径。

说到底，过盈连接不是什么高精尖，但把简单的事做一万次不出错，那才见功力。💡 别光看干货，动手去干。坏了就坏了，成本算我们交的学费。

哦对了，最近发现一种高分子涂层能微调过盈量，省去了配磨的功夫。试了几次还不错，下回再聊。
