别指望我正儿八经给你列目录。车间里摸爬滚打这些年，谁还写得出一板一眼的东西？今天聊螺纹连接，全是拿钱买出来的教训。你正端着咖啡看？赶紧放下，这不适合你——得站着看，随时准备拍大腿。

选型时你在糊弄谁？

刚入行那会，师傅扔过来一张图纸，指着M12螺栓说，“去，领料。” 我傻乎乎跑去仓库，一看傻眼：M12*1.75、M12*1.25、M12*1.5… 懵了。回来弱弱问一句，师傅眼一瞪：“粗牙细牙分不清？！”

这事儿吧，说小不小。很多人觉得螺纹嘛，能拧上就行。大错特错！粗牙（标准螺距）强度高、装配快，但自锁性差，振动环境容易松。细牙自锁好、调节精度高，可牙浅，滑扣风险大。你用在哪儿？发动机缸体你敢用粗牙试试？分分钟漏油给你看。

发动机缸体细牙螺纹加工细节

还有更坑的——标准混用。早年接手一批德国设备，螺栓全标的DIN，我们库房只有GB。小年轻拿来一比，哎？大小差不多嘛…结果全拧坏了！DIN 931和GB/T 5782看起来像，头部厚度差一点，螺纹公差带不一样，强拧进去咬死、断头，那个月奖金全赔进去了。💡教训：别拿肉眼判断螺纹标准，哪怕用卡尺量过大径中径，还得查表核对公差带代号。6g和6h差一个等级，拧进去手感完全不同。

去年去一个风电安装现场，看到M36大螺栓涂满了黄油正往里旋。我当场血压飙升——谁特么教的？！一问，说怕锈死，提前抹点油… 螺纹连接最怕的就是润滑不当改变摩擦系数！ 扭矩法预紧时，拧紧力矩=摩擦力矩+螺旋副力矩，摩擦力占比超过90%！你抹了黄油，摩擦系数从0.15掉到0.07，同样扭矩下预紧力暴涨，螺栓直接屈服。果不其然，后来运行没俩月，断了三根。😱

扭矩扳手咔哒一声就万事大吉？幼稚！

扭矩扳手咔哒一声就万事大吉？幼稚！

说到扭矩控制，想起刚当工程师那会儿，觉得扭矩扳手就是终极武器。后来去供应商审核，看见操作工拿着预置式扳手，“咔哒”一声之后还拼命再拧半圈… 赶紧拦住，问他干啥。答：“再紧一点放心。” 我天，预置扳手过载之后弹簧屈服，下次精度全无！这事不少见吧？😤

精度之外，拧紧策略更关键。弹性区内拧紧还算可控，有些场合要拧到塑性区，比如缸盖螺栓的“转角法”。扭矩到规定的低值，再拧60°或90°。这时候螺栓已经部分塑性变形，回弹后夹紧力更稳定。但必须用高精度设备，而且螺栓必须一次性使用。你见过修车铺子用扭力扳手转角法吗？反正我是不敢信。

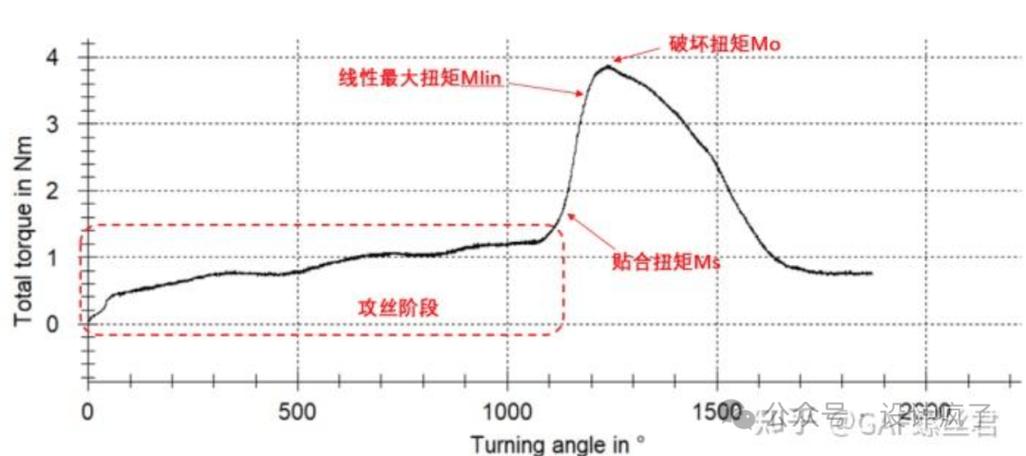

数字化拧紧系统显示扭矩和角度曲线

数字化拧紧系统现在很普及了，能监控扭矩-角度曲线。看曲线能发现好多问题：卡滞、螺纹损伤、垫片未压平… 那次在发动机装配线，发现某工位曲线总有二次阶梯，拆开一看，原来是螺孔内掉了异物。要不是曲线异常，这发动机上路就是定时炸弹。

这里必须吐个槽：很多工厂花大价钱买了高精度拧紧枪，结果参数设置一塌糊涂。监控窗口设得超宽，什么废品都放过去了。问他们，答曰“避免停线”。呵呵，那买设备的钱不是白花了？质量是拧出来的，不是筛出来的。

防松，你以为打点螺纹胶就完事了？

防松，你以为打点螺纹胶就完事了？

螺纹防松是个永恒话题。简单分：摩擦防松、机械防松、破坏螺旋副防松。摩擦防松里，弹簧垫圈早就被喷成渣了——NASA标准NSTS 08307早就指出，弹簧垫圈在振动下几乎无效，甚至加速松动。可你去五金店看看，弹簧垫圈卖得最好…… 哎，习惯的力量。

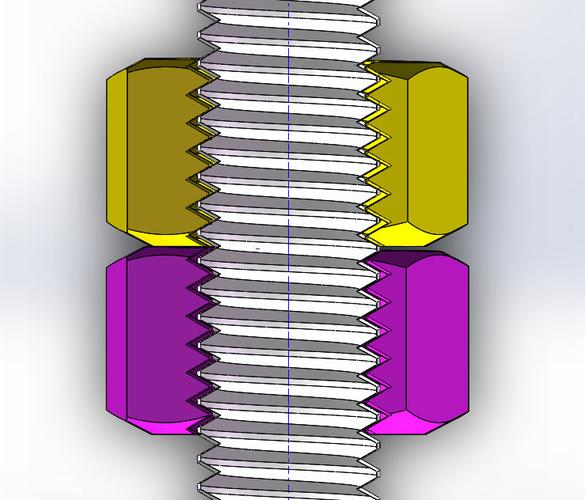

靠谱的是楔形锁紧垫圈、双螺母对顶、偏心螺母。双螺母实际上下面薄螺母先拧到80%扭矩，上面厚螺母拧100%，让螺纹间隙反向压紧。但很多工人直接两个螺母一起拧紧，那有个屁用。

楔形防松螺母剖面结构图

化学防松就是厌氧胶。涂胶前没清洗螺纹油污，胶水不固化，那是白涂。还有，涂胶后要预紧到最终扭矩的60%-70%，等胶初步固化再补拧完工。这流程谁执行到位了？我见过生产线把螺纹胶当胶水点到螺栓上立即全扭矩拧紧，等半小时去测残余扭矩，发现跟没点一样。💸

最后说说永久防松：铆冲、点焊、粘合。高铁转向架上有螺栓就是破坏性防松，直接铆死。还有用尼龙嵌件的防松螺母，但注意温度，尼龙超过100℃就失效。去年东北某设备冬天尼龙螺母脆裂，差点出大事。所以环境温度特性也得考虑。

行了，拉杂扯这么多。螺纹连接这点事，看着简单，其实到处是坑。下次再碰到拧螺栓的问题，先别急着动手，多想三秒——这玩意拧进去，可是要保命的。

（完）
