它为什么快？先搞清楚激光焊接到底是啥

说实话，很多刚接触的人，以为激光焊接就是个“高级焊枪”，一按开关，光射出来就完事。哪有那么简单。激光焊接靠的是高能量密度的激光束，瞬间把金属熔化、甚至汽化，形成熔池。冷却后就接上了。热影响区确实小，变形也小——这几乎是它最大的卖点。但，代价呢？

对装配间隙的要求，苛刻到你怀疑人生。0.1毫米的缝，可能就导致虚焊。常规电弧焊随便怼的时代，一去不复返。激光焊接，你得供着它。而且，不同的材料，吸收率天差地别。铝合金对激光反射率那么高，早期用CO2激光器，简直一场噩梦。现在好多了，光纤激光器波长更短，吸收率上来了，但依然要小心。

光纤激光焊接原理示意图

我见过最离谱的，是有人拿激光焊厚板，还嫌弃速度慢。天啊，激光本来就不是干这个的！深熔焊模式下，小孔效应才是精髓。功率密度得够高，才能打出那个“钥匙孔”，深度方向焊接。搞不清这个，别碰工艺参数。

不是光有设备就行，这些工艺细节搞死人

聊参数之前，先说个事儿。你家的激光焊接机，有没有经常闹情绪？光束质量稍微差点，焦点漂移个零点几毫米，出来的焊缝就惨不忍睹。飞溅、气孔、裂纹... 这些问题，每一个都能让你加班到深夜。

气孔怎么来的？多半是保护气体没选对。氩气太贵？氮气省钱但有些材料会脆化。还有流量大小、吹气角度，真是差之毫厘谬以千里。我有个朋友，搞不锈钢焊接，死活解决不了表面氧化，后来才发现是尾部拖罩漏气了——就这么个破事，折腾了两天。

再就是功率和速度的匹配。很多人喜欢开快，以为效率高，结果焊缝成形不良，强度稀烂。💡 记住，对于薄板，高速焊接的前提是功率密度足够，否则就是未熔合，那是要出大事的。特别是动力电池的防爆阀焊接，要求密封性，只要有一个针孔，整个包就废了。❗不允许返工，直接报废。

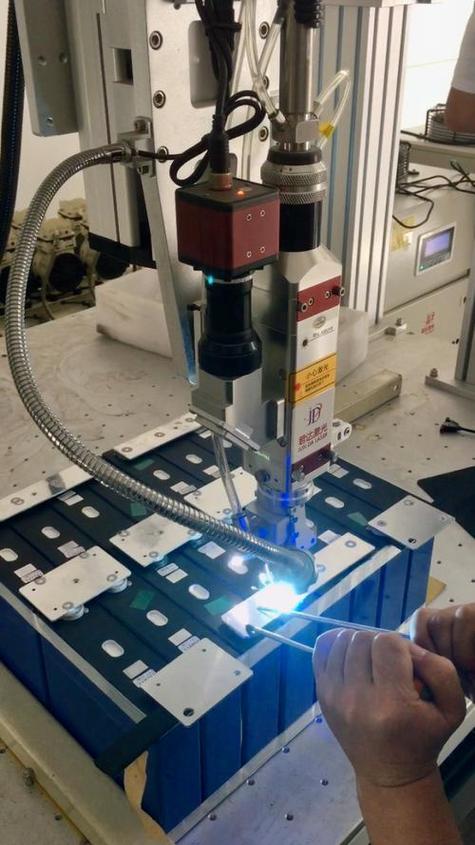

新能源汽车电池激光焊接场景

还有，离焦量。正离焦还是负离焦？对，这没绝对答案，看你要熔深还是熔宽。有时为了增大熔宽，故意做成负离焦。这些细节，书上写不全，全靠试错。😫 说多了都是泪。

实战Q&A：你最关心的几个问题

问：激光焊接后焊缝表面发黑，是功率不够吗？
答：别动不动就怀疑功率。发黑大概率是氧化。检查你的保护气体——是否纯度高？流量是不是小了？或者喷嘴到焊缝的距离太远，空气被卷进去了。还有个冷门原因：镜片污染。激光透过脏镜片，光束发散，能量密度下降，金属过热但没及时被保护，就黑了。清洁镜片，换高纯氩气，调整吹气角度，先试这三板斧。

问：0.5mm的铝合金薄板，焊完翘曲得厉害，怎么调参数都没用？
答：铝合金导热快，线膨胀系数大，不变形才奇怪。首先，工装！工装！工装！重要事情说三遍。气动压紧，甚至水冷铜垫。别指望单纯靠加快速度解决，速度快了可能强度不够。我曾经用脉冲激光，降低平均功率，给材料一点冷却时间，效果不错。另外，焊接顺序也很邪门，从中间往两边焊，有时比从一端开始好。多试试吧，没有万能解。

问：手持激光焊接机现在很火，能取代传统氩弧焊吗？
答：取代一部分，全面取代还早。手持激光焊确实方便，不用学老久，摆一摆就漂亮，效率是氩弧焊的三五倍。但是，它依然有激光焊接的臭毛病：间隙敏感。你做个不锈钢橱柜，拼缝不严，拿它就没辙。厚板也吃力。👍 不过对于薄板、非结构件、对外观要求高的钣金件，它是神器。我们车间现在补焊水箱，都用它，省太多人工了。

现在入局，选光纤还是手持？

设备这块，水也深。早些年，灯泵浦YAG激光器，那效率低的，电费都交不起。现在主流是光纤激光器，光电转换效率30%以上，免维护，寿命长。而且越来越便宜。🔽 国产锐科、创鑫的激光器，把价格打下来了。五六年前，一台1000瓦的得要三十万，现在，十万出头。所以小厂也能用了。

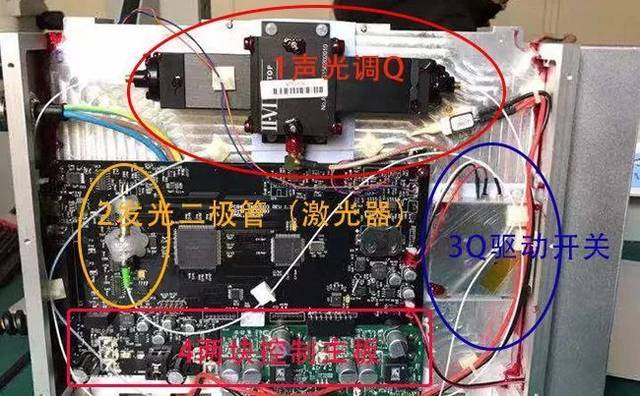

光纤激光器内部结构

手持激光焊机，本质上也是光纤激光器，只是头更灵活。选的时候别光看功率，要看光束质量BPP值，还有焊接头的设计，摇摆焊接功能越来越实用。💡 但是对于高反材料，如铝、铜，得用带抗反射保护的光纤激光器，不然回反光烧坏激光器，修一下哭死你。

话又说回来，不管多好的设备，工艺没吃透，就是一堆废铁。去年我去某新能源厂，他们用4台激光器并联焊电池模组，速度快得吓人，但良率就是上不去。最后发现是来料一致性差，极耳裁切毛刺大。你看，问题又回到了前道工序。这就是制造业，一环扣一环。

所以，激光焊接，不是什么灵丹妙药。它是一门高深的集成技术，光学、机械、电气、材料、自动化，一个都跑不掉。你如果正在考虑上激光焊，我唯一的建议：留足试错的时间，别相信供应商吹的“即插即用”。没有的事。
