上个月跑东莞长安的一家五金厂，老板拉着我在冲压机旁站了俩小时，就盯着那台800吨的拉深机叹气——连续3天，出来的304不锈钢保温杯坯，要么口部裂成锯齿，要么筒壁皱得像揉过的草稿纸。

拉深工艺的核心矛盾，从来不是"参数不对"

很多工艺员碰到拉深缺陷的第一反应，是翻手册算压边力、算拉深系数，公式背得滚瓜烂熟，上机调完还是不行。为啥？因为手册上的理想参数，从来匹配不了车间里的真实场景。

我见过太多刚入行的年轻人，拿着计算器把压边力算到0.1kN的精度，上机一拧旋钮，该裂还是裂。真的，实验室里的板材是表面粗糙度Ra0.8的标准料，车间里的原料可能是露天堆了俩月、表面氧化皮都厚了一层的冷轧卷，差这一点，材料的流动性能能差出去30%。

304不锈钢拉深保温杯坯开裂起皱现场实拍

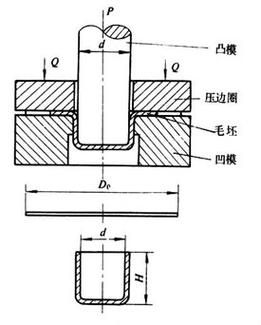

💡 这里要敲个重点：拉深的核心本质，是控制法兰区材料的流动速度——既不能让它流得太慢，慢了筒壁的拉应力超过材料强度，就会裂；也不能让它流得太快，快了法兰区的材料失稳，就会起皱。所有的参数调整，本质都是围绕这个核心转的，不是对着公式瞎拧旋钮。

问：我们车间每次换不同批次的冷轧板，拉深出来的零件合格率波动特别大，有时候95%，有时候刚到60%，难道每换一批料就要重新调模？

答：别傻调模。先把每批料的实际r值（塑性应变比）测了——我现在要求合作的所有厂，进料必须附板材的各向异性检测报告，没有的直接退。去年顺德一家做家电外壳的厂，之前因为r值波动导致拉深开裂，光报废的料钱每个月就亏十几万，后来把进料检测卡到入厂第一关，现在合格率稳在98%，根本不用频繁调模。

最容易被忽略的拉深细节：不是模腔，是润滑

说到润滑，很多厂的操作真的能把人气笑。图便宜买废机油兑柴油，夏天车间温度高，油顺着机床流得满地都是，工人踩得滑溜溜的差点摔骨折，拉出来的零件表面还全是拉痕，最后花在抛光上的钱，比省下来的油钱多十倍——这账算的，我都替他们着急。

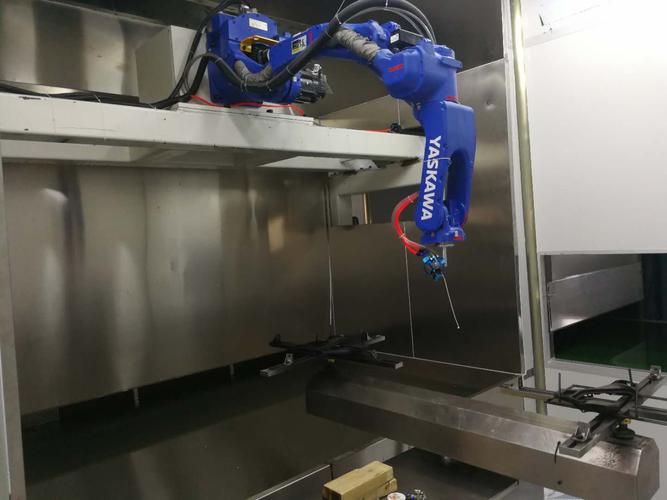

不锈钢拉深工序专用水性极压润滑剂自动喷涂工位

别觉得润滑就是"抹点油就行"。2024年现在能把拉深合格率稳在98%以上的厂，早就不用人工刷油了。都是上自动定量喷涂系统，针对不同区域的变形需求调整喷涂量：法兰区是主要变形区，要多喷，降低材料流动的摩擦阻力；筒壁是传力区，要少喷甚至不喷——要是筒壁区油太多，材料和凸模之间的摩擦力不够，传力效率下降，反而更容易从口部拉裂。

我之前帮佛山一家做新能源电池铝壳的厂调设备，之前他们的喷涂系统是全模腔均匀喷，结果铝壳的直壁段经常出现拉薄超差，后来把直壁段的喷涂量砍了70%，只在法兰区和R角位置定量供油，直壁段的拉薄率直接从18%降到6%，完全符合设计要求。

问：我们做铝合金拉深的时候，总是在零件的R角位置出现细小的裂纹，摸上去都不明显，但是做后续阳极氧化处理的时候全露出来，这是啥原因？

答：别上来就怪材料塑性差。先查R角的润滑——铝合金拉深的时候，R角位置的摩擦阻力是整个模腔里最大的，很多人润滑只喷法兰面，根本不管R角，结果材料在R角位置被硬生生刮着过去，表面的微裂纹藏在基体里，后续阳极氧化一腐蚀就全显形。现在我们的做法是，在模具的R角位置开微型的储油槽，配合自动定量喷涂，每一次滑块下行，刚好给R角补一层极压润滑剂，去年帮那家铝壳厂调完，R角的微裂纹缺陷直接从12%降到0.3%。

拉深模的"寿命密码"：根本不是材料越硬越好

拉深模的"寿命密码"：根本不是材料越硬越好

很多人有个误区，觉得拉深模要硬，越硬越耐磨，寿命越长。真不是。我之前碰到过一个厂，为了追求模具寿命，把拉深凹模的硬度做到62HRC，结果拉304不锈钢的时候，拉了不到8000件，模面就粘了一层不锈钢料，拉出来的零件全是深拉痕，光拆下来抛光就花了两天，耽误的产能损失，够买三套好模具了。

为啥会粘模？因为太硬的凹模，表面太致密，根本存不住润滑油，材料在模面滑动的时候，没有油膜隔开，就会直接和模面焊在一起，也就是大家说的"粘模瘤"。

💡 给个现在车间里常用的实操经验：拉深不锈钢的凹模，硬度控制在58-60HRC就够了，表面做纳米复合涂层，既保证耐磨，又能在表面形成储油的微孔结构。凸模反而可以做硬一点，用硬质合金镶块，因为凸模是和筒壁接触，需要足够的硬度抵抗拉伤。

❗ 还有个细节，很多人装模具的时候根本不查，就是压边圈和凹模的平行度。上次在中山的一家汽配厂，拉深汽车的减震器壳，连续一周合格率上不去，换了三批材料、调了十几次压边力都没用，最后拆了模具查，才发现压边圈因为长期磨损，平行度差了0.08mm——一边压得太死，材料流不动就裂；另一边压得太松，材料流太快就皱。我当时在现场蹲了半小时，看着工人用百分表打数值，跳得我都替他捏汗。调整完平行度的当天，合格率就从72%跳到96%。

别不信。真的。拉深这行干了快二十年，我见过太多因为这种"不起眼的小问题"，导致全厂停线整改的例子。

昨天晚上收到东莞那个五金厂老板的微信，说把进料的r值检测卡到入厂第一关，改了R角的润滑方式，现在保温杯坯的合格率稳在97%，算下来每个月能多赚十几万。

其实拉深这事儿，从来不是什么需要高精尖设备才能搞定的黑科技。无非就是别拿着实验室的参数硬套车间的真实场景，别在能省成本的地方瞎抠，别把那些"差不多就行"的细节真的当差不多。
