上周去苏州一家做半导体晶圆承载夹具的厂，车间主管攥着个指甲盖大的奶白色小零件跟我吹了十分钟——说这玩意儿比同体积的316L不锈钢贵30倍，下游的封测厂还得提前俩月排单抢。

我拿过来掂了掂，轻得很，表面亮得能照见人。

不是什么特种合金，也不是进口的工程塑料。

是氧化锆工业陶瓷。

为什么高端机床、半导体厂都在抢陶瓷零件？

硬到什么程度？

莫氏硬度9级。

比淬硬的高速钢高两个等级，跟天然钻石只差半级，普通的硬质合金铣刀在它上面走一遍，刀头先磨出坑，零件表面连个划痕都留不下。

半导体车间对洁净度要求到了变态的地步——掉个金属屑都可能让整批晶圆报废，陶瓷零件本身不导磁、不生锈、不会掉金属碎屑，在真空环境里的放气率极低，刚好踩中所有需求点。

还有人担心高温工况下的表现？1200℃的环境里，普通不锈钢早就软得像橡皮泥，工业陶瓷的强度还能保持常温下的80%，现在不少航天发动机的密封环，早就换成了陶瓷的。

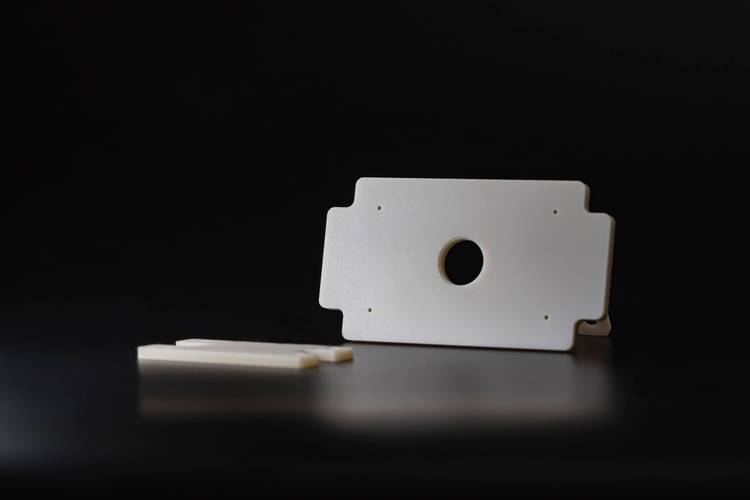

半导体设备用氧化锆陶瓷精密夹具

问：很多人对陶瓷的印象还是一摔就碎，做工业零件不会稍微撞一下就崩吗？

答：这是几十年前的老黄历了。现在工业上用的是氧化钇增韧氧化锆陶瓷，晶粒细到0.2微米以下，常温抗折强度能到1200MPa，跟中强度铝合金差不多——当然你拿大锤往死里砸肯定碎，但正常工况下的振动、磕碰、热冲击，完全扛得住。去年我在东莞一家做手机结构件的厂见着个陶瓷治具，掉在水泥地上滚了三圈，捡起来擦一擦接着用，连个崩边都没有。

国产陶瓷的卡脖子环节，到底在哪？

说实话，前几年去上海慕尼黑电子展，看到日本厂商摆的超薄氮化铝陶瓷基板，厚度0.1mm，平整度能到1微米，当时拿我们国内展商的样品比，差得真的窝火。

不是我们做不出来陶瓷。是以前的思路错了——大家都盯着日用陶瓷的盘子、杯子做，对工业级的高纯粉体、烧结精度的投入太少。前几年找国内的厂做个0.1mm厚的基板，人家说你要个几千片我根本不接，量太小，烧结的时候良率扛不住。

转机是2023年之后。国内几家做特种粉体的厂，把99.99%纯度的氧化铝粉体价格直接打下来了，从原来的120万一吨降到了30万出头，下游的陶瓷加工厂才敢放开了做高精度零件。现在国内已经能批量做0.08mm厚的氮化铝散热基板，热导率跟日本进口的差不到5%，价格只有人家的三分之一。

💡 别以为陶瓷都是白的。现在光伏切割线上用的碳化硅陶瓷导轮，是纯黑色的，耐磨度是原来聚氨酯滚轮的10倍，已经替掉了绝大多数进口的导轮零件。

5G基站用氮化铝陶瓷散热基板实物

问：氧化铝陶瓷、氮化铝陶瓷、氧化锆陶瓷，采购的时候到底该怎么选？

答：别听供应商瞎吹，看工况选就行。如果是做结构件、要耐磨绝缘，比如夹具、治具、密封环，选氧化锆，韧性好，性价比最高；如果是做散热基板，比如IGBT模块、5G功率器件的散热片，选氮化铝——它的热导率是氧化铝的8到10倍，散热效率根本不是一个量级；如果是要耐高温、抗腐蚀，比如化工用的阀门衬里，选氧化铝，耐酸碱的能力比氧化锆强得多，成本还低。

现在的工业陶瓷，已经卷到什么程度了？

你敢信？

以前做航空发动机的空心叶片，要用陶瓷型芯来留出内部的冷却流道，传统工艺是手工压坯、烧结、人工修型，一套流程下来少说俩月，废品率还能到40%。

现在用DLP光固化3D打印做氧化硅基陶瓷型芯，打印出来的坯体经过脱脂烧结，尺寸精度能到±0.05mm，生产周期直接压到7天以内，连成发科技那边的叶片生产线，去年已经把一半的型芯订单转给了3D打印的陶瓷厂。

还有更卷的。现在国内有厂在做全陶瓷轴承球——就是机床主轴里的滚动体，全陶瓷的，转速能到2万转以上，比钢轴承的寿命高3倍，原来全靠从瑞典、日本进口，现在已经能批量供货给国内的机床厂，价格直接砍了一半。

❗ 要提醒一句，工业陶瓷的加工成本比材料本身贵3倍都很正常。因为硬，只能用金刚石砂轮慢走刀磨，稍微不注意就崩边，别贪便宜买那种低精度的货，装到设备上抖得厉害，本来能做到1微米精度的机床，直接掉到5微米，亏的钱比省的材料费多太多。

上次跟那个苏州的厂主管聊天，他说现在最愁的不是没订单，是上游的粉体产能不够。毕竟以前大家都觉得陶瓷是泥做的土玩意儿，谁能想到现在这玩意儿，成了高端制造里挑大梁的关键零件？
